Серия УЗИ аппаратов Aplio i от Canon разработана для получения четких изображений с высоким разрешением при увеличенной глубине проникновения. Конструкция приборов и множество экспертных инструментов позволяют справляться с задачами любой диагностической сложности. Aplio i помогает обнаружить будущие проблемы пациента на ранней стадии и вовремя назначить оптимальный курс лечения.

Особенности i-серии Aplio

1. iBeam Architecture

Представляет собой три технологии, которые работают вместе для совокупной оптимизации качества изображения:

  • передовую технологию передачи лучей (Multi-Sync Pulse);
  • широкополосный прием сигналов (Multi-Beam Receiver);
  • превосходная мощность обработки луча (Multi-Harmonic Compounding)

2. Intelligent Dynamic Micro-Slice (iDMS)

В рамках данной технологии происходит управление каждым элементом датчика отдельно и создается тонкий срез луча с непрерывной фокусировкой от ближнего поля к дальнему.


Рис. 1. Технология iDMS

3. Multiplexing architecture

Проводит параллельную обработку сигналов от больших объемов данных с высокой скоростью.



Рис. 2. Мультиплексная технология

Обработка сигналов с высокой скоростью позволяет реализовать ряд инновационных технологий и премиальных приложений:

- Quad View — одновременный анализ и вывод на экран четырех структур в разных режимах;


Рис. 3. Технология Quad View


- CHI кодированная гармоника  повышает разрешение в ближней зоне и обеспечивает четкую визуализацию поверхностных органов и глубоких тканевых структур;

Рис. 4.CHI кодированная гармоника.


Премиальные эластографические приложения быстро и легко работают с использованием больших вычислительных мощностей благодаря Multiplexing architecture.

Рис.5. Эластография компрессионная



Рис. 6. Эластография сдвиговой волной







Технологии обработки изображения изображение i-серии Aplio


Функции и приложения новой линейки аппаратов от Canon обеспечивают вам улучшенное (по сравнению с Aplio 500 Platinum) качество изображения уменьшения шума, усиления сигнала и четкой визуализации. Вот некоторые из них:

  • Shadow Glass​  обеспечивает эффект полупрозрачного стекла, позволяет визуализировать различные слои тканей и расположение сосудов. Необходима для акушерско-гинекологических обследований.


Рис. 7. Shadow Glass​ для акушерских и гинекологических обследований


  • Smart Sensor 3D с магнитным датчиком отвечает за объемную визуализацию и точные измерения. Проводит точную 3D реконструкцию, работает во всех режимах.


Рис. 8. Smart Sensor 3D

  • MultiView работает в двух режимах обработки изображения: цветной допплеровский сдвиг и CEUS. Позволяет синхронизировать ультразвуковое изображение с другими видами данных. Обеспечивает высокое разрешение, что позволяет понять анатомию и степень поражения органа.


Дизайн i-серии Appio


Создан для увеличения производительности и удовлетворения всех потребностей врачей при организации оптимального рабочего процесса. УЗИ аппараты  i-серии позволяют комфортно работать в любом положении благодаря полностью шарнирному кронштейну монитора, регулировке панели по высоте на 36 см и повороту на 40° в любом направлении. Зафиксировать положение панели можно каждые 4°.

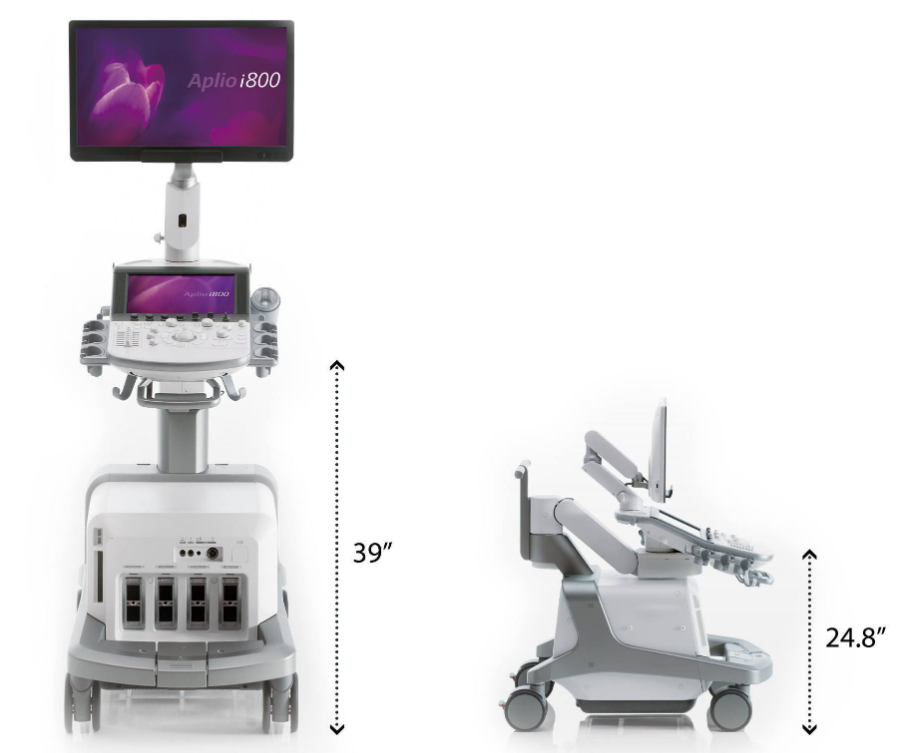

Рис.9. Эргономичный дизайн i-серии Aplio


Накопление данных

Функция накопления данных RAW от Aplio сканирует и получает изображение с планшета. Задать и измерить параметры изображения можно после диагностики.


Датчики

24 MHz высокочастотный линейный датчик имеет расширенную полосу пропускания и следующие особенности:

  • новый пьезоэлектрический генератор;
  • новую линзу;
  • новый согласующий слой;
  • меньший размер деталей;
  • возможность сканировать костно-мышечную систему;
  • поверхностное сканирование.


Рис.10. 24 MHz высокочастотный линейный датчик


Ультра широкополосный линейный датчик i18LХ5  обеспечивает высокое разрешение для близкого и дальнего поля. Использование одного преобразователя для широкого диапазона пациентов может потенциально снизить стоимость, обеспечивая при этом лучшую визуализацию независимо от состояния пациента.

Особенности:

  • новый пьезоэлектрический генератор
  • новый объектив
  • новый согласующий слой



Рис.11. Ультра широкополосный линейный датчик i18LХ5


УЗИ - аппараты Aplio i-серия


Aplio i900

Aplio i900 предназначен для кардиологических исследований. Может проводить анализ митрального клапана, измерять миокардиальный индекс и движение желудочков сердца.

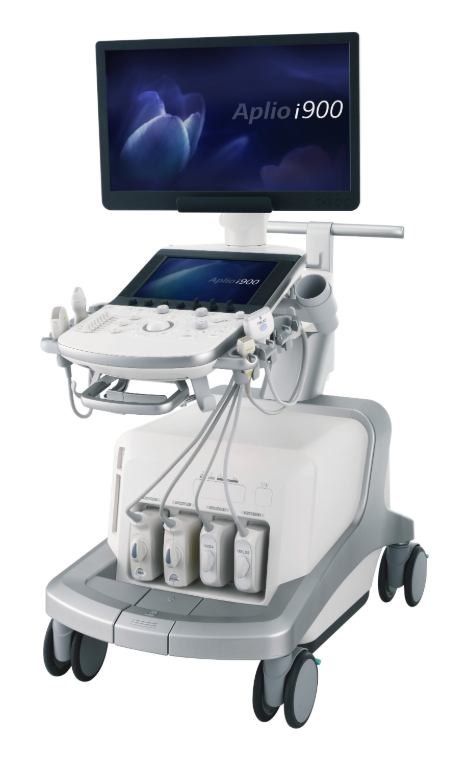

Рис.12. УЗИ-аппарат i900


Aplio i800

Aplio i800 имеет имеет систему Intelligent Dynamic MicroSlice, которая уменьшает толщину среза. Это расширяет возможности динамической оценки движения мышц и сухожилий в режиме реального времени. Функция SMI (Superb Microvascular Imaging) позволяет исследовать микрососудистое русло.


Рис.13. Исследование мышц и костей стопы и голени.



Рис. 14. SMI режим. Сосуды голени.


УЗИ аппараты i-серии 800 и 900 обладают уникальными функциями, позволяющими диагностировать все патологические состояния печени.

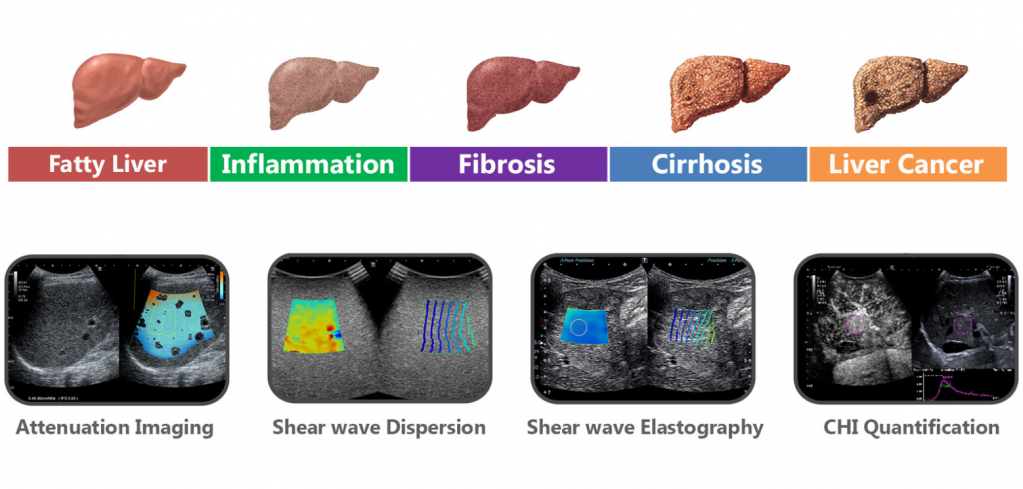

Рис.15. УЗИ-признаки жировой инфильтрации, воспаления, фиброза, цирроза, рака печени.


Aplio i700

Обладает цветовой визуализацией потока с высокой четкостью детализации и функцией SMI. Позволяет диагностировать злокачественные новообразования на основе визуализации низкоскоростного потока крови в сосудах.

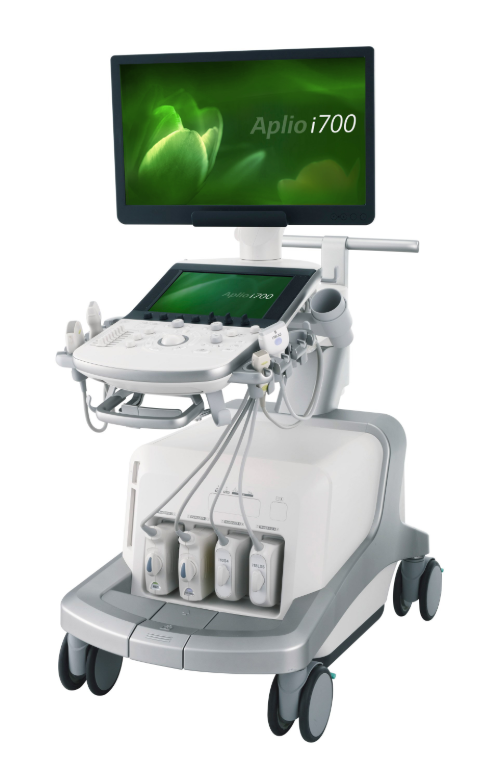

Рис. 14. УЗИ аппарат Aplio i700


Aplio i600

Имеет высокую скорость проведения рутинных исследований, включая сложные случаи. Компактность и маневренность придает аппарату мобильность. Есть дистанционное управление с помощью планшета, что позволяет проводить сканирования вне стационара или в стерильных условиях.

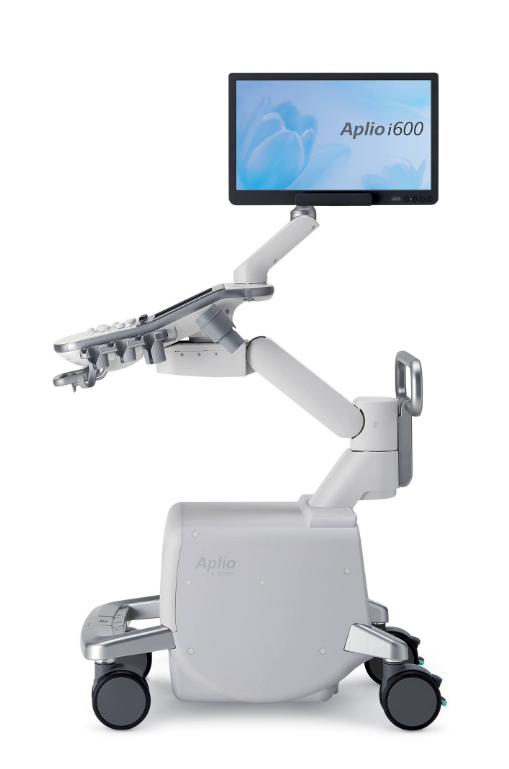

Рис. 15. УЗИ-аппарат Aplio i600.
