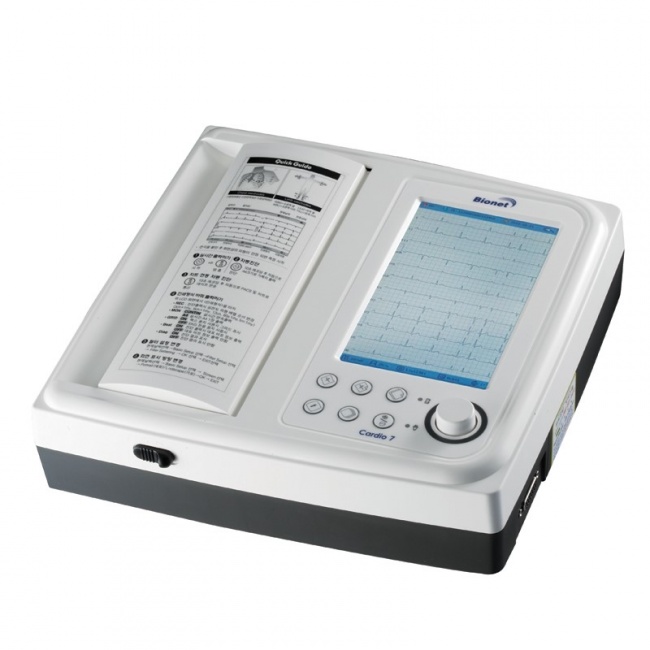

Электрокардиограф Cardio 7 является устройством для проведения электрокардиограммы (ЭКГ), которая может измерять и записывать 12 каналов сигналов сердца пациента. Устройство позволяет оператору записывать сигналы сердца, просматривать их при помощи различных режимов визуализации и автоматически определять состояние сердца пациента.

Так же устройство позволяет оператору вводить данные пациента, чтобы затем распечатать на ленте с записанными сигналами, что облегчает последующую сортировку и работу с полученными записями. Для удобства оператора система начинает запись ЭКГ,  сохраняет данные, применяет фильтры, сортирует и автоматически определяет сигналы сердца пациента после нажатия всего лишь одной кнопки.

Устройство может работать от батареи (не входит в основную комплектацию), что делает удобным использование аппарата при посещении лежачих больных или в экстренных ситуациях.

  • Распечатывает 12-ти канальные сердечные сигналы с детализацией данных: 3 канала + 1 ритм, 3 канала + 3 ритма, 6 каналов +1 ритм, 12-ти канальный ритм. Печать производится на бумаге формата А4.
  • Запись ритма 1 канала ведется в течение 60 секунд или 5 минут с последующей распечаткой на бумаге формата А4.
  • Запись и одновременная распечатка 12-ти канального ритма.
  • Автоматически рассчитывает частоту сердцебиений, ось P-R-T (температура, пульс, дыхание), частоту пульса (PR), интервалы QT, QRS и QTc по полученным сигналам и выводит их на печать в виде отчета для последующего анализа сердечного ритма.
  • Позволяет изменять настройки фильтра, чувствительность сигнала. Скорость печати, настройки отображения каналов, настройки ритма, настройки печати ранее сохраненных сигналов ЭКГ, а так же добавлять анализ данных.
  • Может работать от батареи, что делает устройство портативным.
  • Позволяет настраивать диаграмму, добавляя данные пациента и оператора при распечатке ЭКГ.
  • Память устройства может хранить до 120 записей ЭКГ.

Технические характеристики:

  • Запись ЭКГ: 12 стандартных отведений, записываемых поочередно или одновременно
  • Размеры: 296(Ш) x 92,5(Г) х305,5(В) мм, вес-3,5 кг
  • Каналы: 3, 6, 12 каналов при 10-ти секундной записи и отчете по сердцебиению/ 1 канал при 60-ти секундной и 5-ти минутной записи
  • Чувствительность: 2,5, 5, 10, 20, автоматическая (I~aVF: 10, V1~V6: 5) мм/мВ
  • Скорость печати: 12,5, 25, 50 мм/сек
  • Фильтры: Сетевой (50/60 Гц, -20 дБ и выше) / мышечный (25~35Гц, -3 дБ и выше). Дрифт изоэлектрической линии (0,1Гц, -3 дБ и выше) / Фильтр низких частот: 40Гц, 100Гц, 150Гц
  • Экран: Цветной сенсорный TFT ЖК-дисплей, 7 дюймов, разрешение 800x480 пикселей. Одновременный просмотр 12 каналов
  • Дисплей: Отображает ЧСС, ID, дату, состояние питания или батареи, чувствительность, скорость, количество сохраненных данных, режим печати, ведущий ритм
  • Пользовательский интерфейс: Сенсорный экран (буквенная и цифровая клавиатура или отдельная цифровая клавиатура), кнопки и вращающийся переключатель
  • Информация о пациенте: ID, имя, возраст, пол, рост, вес, раса, вредные привычки
  • Основные измерения: ЧСС, PR, QRS, QT/QTc, ось P-R-T
  • Записывающее устройство: Термопринтер, рулонная бумага, бумага для отчетов: ширина A4:210 мм , длина A4:300 мм; Разрешение: вертикальная ориентация: 8 точек/мм, горизонтальная – 16 точек/мм
  • Электрические характеристики: 500 запросов/сек.; Внутренний шум: 20 мкВ (макс); Входное полное сопротивление:  ≥ 10 MΩ; Диапазон входного сигнала:  ≥ ±5 мВ; Подавление синфазных сигналов: > 100 дБ; компенсирующее напряжение смещения постоянного тока: ≥ ±300мВ; Временная константа: 3,2 сек; Ток утечки на пациента: <10 мкА; Частотная характеристика: 0,05 ~ 150 Гц; Изолировано и защищено от дефибрилляции.
  • Контроль качества сигнала: Обнаружение отсоединившегося отведения, обнаружение сигнала электрокардиостимулятора
  • Хранение данных ЭКГ: Хранение 120 ЭКГ (на внутренней флэш-памяти)
  • Питание: Источник переменного тока или встроенная батарея 95 ~ 240 ВАХ, 50/60 Гц, 1,0 ~ 0,5 А, 60Вт макс
  • Батарея (Ni-MH): 1 час эксплуатации (100 ЭКГ)
  • Подключение: К компьютеру через порт RS232 или LAN
  • Класс безопасности: Класс Ⅰ тип BF
  • Условия окружающей среды: Рекомендуемая влажность: 30~85% / Рекомендуемая температура: от +10 до + 40&#8451; / Атмосферное давление: 70 ~ 106 кПа
  • Базовая комплектация: Блок питания 1 шт.; Кабель модуля пациента сигнального для электрокардиографа Cardio XP 1 шт.; ЭКГ-электроды для конечностей, тип «защелка» 1 набор, ЭКГ-электроды грудные грушевидные -1 набор; Бумага для термопринтера, в рулонах или пачках, различных типоразмеров- 1 шт., Эксплуатационная документация 1 шт.
  • Дополнительные компоненты: Подзаряжаемая батарея, тележка, держатель
