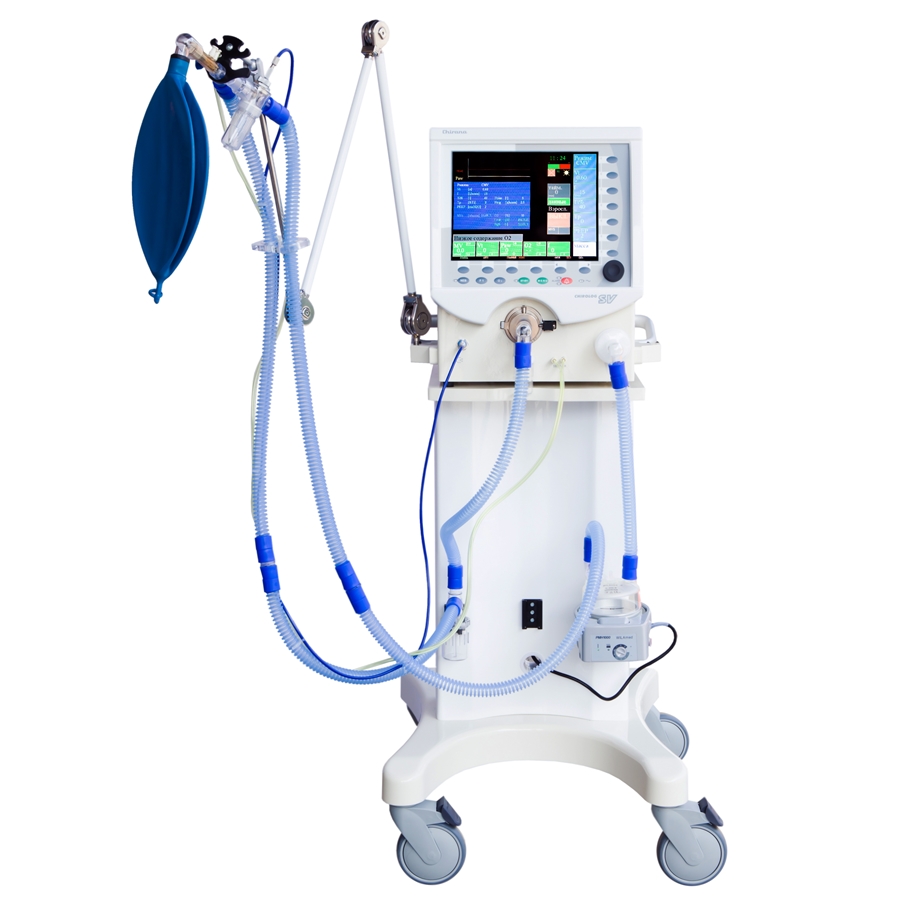

Аппараты ИВЛ Chirana Chirolog SV Basic + CO2 и Chirana Chirolog SV Basic.

Эти модели аппаратов, предназначенные для взрослых, детских и новорожденных пациентов. В данной ценовой категории достигает на рынке с точки зрения предлагаемых параметров бесконкурентной позиции. Благодаря оригинальному техническому решению, поставленному на патентами защищенной технологии, аппараты не нуждаются в источнике сжатого воздуха и работают с низким уровнем шума.

1. В аппарате Chirolog SV Basic имплементированы аппликация компенсации трубки (tubus компенсация), возможность дополнения измерения и оценки CO2 (mainstream) и с точки зрения режимов возможна также вентиляционная поддержка CFS (Continuous Flow support), APMV-MVs (minute volume servo) и режим MLV (многоуровневой вентиляции легких).

Мониторированные параметры

  • Давление paw
  • Объем Vt
  • Минутная вентиляция MV
  • Минимаьлное давление pmin = PEEP
  • Среднее давление
  • Концентрация O2 во время вдоха
  • Концентрация CO2 во время вдоха и выдоха
  • Частота f
  • T/M – усилие пациента спонтанно дышать

Графики, отображаемые на дисплее:

  • График давления
  • Кривая зависимости P/V
  • График потока
  • График зависимости Q/V
  • Кривая объема
  • Кривая P/V
  • Кривая CO2

Мониторирование механических свойств легких:

  • Постоянная времени времени вдоха и выдоха
  • Пиковое альвеолярное давление
  • Альвеолярное давление в конце выдоха
  • Альвеолярное давление
  • Авто PEEPi
  • Статическая податливость легких
  • Динамическая податливость легких
  • Сопротивление дыхательных путей во время вдоха

Безопасность:

  • В аппарате находится трехуровневая система тревог
  • Система тревог работает в виде звуковой и световой сигнализации с изображением и запониманием причины
  • Софистикованная система для экстремальных ситуаций, позволяющая после ввода веса пациента провести очень быстро запуск аппарата в режиме вентиляции CMV
  • Встроенный электронный вентилятор обеспечивает повышенную защиту от гипоксической смеси
  • Безопасное электронное управление FiO2
  • В случае прекращения поступления кислорода аппарат позволяет вентиляцию воздухом из окружающей среды
  • Минимальная продолжительность работы от встроенного аккумулятора – 120 min.

Преимущества аппарата:

  • Аппарат Chirolog SV Basic обладает такими значениями параметров, которые с точки зрения реальной аппликации являются абсолютно комплексными не только в рамках своих пределов, то также по своему содержанию и значению. Они охватывают весь спектр пациентов с новорожденных по позрослых с возможностью применения у пациентов с широкой шкалой пневмоний и обструкций дыхательных органов, причем в отличие от конкурентов не были имплементированы никакие спекулятивные параметры, которые на клинической практике не применимы или являются потенциальной угрозой для пациента.
  • Аппарат обладает уникальным исполнением режима PCV, который не является только стандартным режимом, управляемым по давлению, но он оснащен также автоматической идентификацией спонтанного дыхательного усилия, которое вентилятор распознает и переключается в режим 2-Level ventilation (BiLevel, BiPAP). В этом режиме имеется в наличии также режим PS – поддержка давлением для помощи спонтанному дыханию на уровне PEEP, величину которого возможно менять. В этом же самом основном режиме (PCV) при настройке Ti 80% аппарат плавно переходит в режим APRV. Chirana Aura таким образом автоматически выходит навстречу нуждам пациента, что является неоспоримым преимуществом, помогающим врачу.
  • Экспираторная интеллигентная ассистенция является большим преимуществом для пациента и врача в обстановках, когда пациент «борется» с вентилятором и происходит превышение предельного давления в контуре (например, кашель). В таких ситуациях обычно вентиляторы отпускают давление в атмосферу и «заземляют» контур, вследствие чего настроенный PEEP=0 и у поврежденных легких происходит коллапс альвеолов (derecruitment). Решение, интегрированное в аппарате Aura Basic, является на много продвинутым, причем в ситуации, когда давление в контуре выходит за пределы предельного давления, вентилятор оценивает ситацию, при помощи интеллигентного алгоритма отпускает лишнее давление таким образом, что PEEP останется во время всего хода процедуры постоянным, благодаря чему не происходит коллапса альвеолов и нет необходимости снова проводить recruitment
  • В аппарате имплементированный метод APMV–MVs представляет собой уникальное решение интеллигентного управления всеми вентиляционными режимами в виде изменений потока, давления, объема и частоты согласно специальному алгоритму, который обеспечивает протективность вентиляции и персоналом заданную минутную вентиляцию. Пропорциональная регулировка потока, давления и частоты обеспечена также в случае спонтанной вентиляции пациента с целью достижения заданной минутной вентиляции. В рамках этого метода вентиляции имеется также автоматическая адаптация Flow у режимов, управляемых по давлению (AUTO-FLOW), Автоматическая адаптация Pressure у режимов, управляемых по давлению (AUTO-PRESSURE), Автоматическая компенсация действия изменений механических свойств легких (C, R) в течение режимов ИВЛ, управляемых по давлению (AUTO-COMPENSATION of Cst and Raw)
  • У неинвазивной вентиляции (NIV) встроена автоматическая компенсация утечки газов мимо маски
  • Мониторирование механических свойств легких — ON LINE представляет собой уникальное преимущество для врача, у которого постоянного актуальная информация о состоянии дыхательных органов пациента и об его тренде
  • Автоматическая кoмпенсация параметров податливости и сопротивления контура вентилятора Cm и Rsys. При применении любых шлангов или увлажнителя, устройство распознает и автоматически компенсирует изменение Cm и Rm
  • Backup вентиляции при PS (PCV) – автоматический на базе запасной частоты или с аппликацией APMV (Ms)
  • Все параметры вентиляционной работы сохраняются в памяти аппарата в течение 24 часов (система трендов).
  • Конструкция аппарата позволяет его простую очистку и проведение текущего ремонта.

Технические характеристики:

  • Давление питания O2: 3-6 bar
  • max. инспираторный поток: 120 l.min-1
  • Эл. напряжение питания: TN-S 110 - 240 V, 50/60 Hz
  • Собственный источник эл. энергии: 12 V/ 8 Ah Pb
  • Продолжительность хода от собственного источника с default параметрами: более 2 часов
  • Дыхательный объем: 10 – 2 000 ml
  • Частота дыхания: 4 – 80 min-1
  • Минутная вентиляция: 0,1 – 35 l.min-1
  • Соотношение Ti:Te, %: 20 – 80% (с 1:4 по 4:1)
  • Послеинспираторная пауза: с 0 по 50%
  • Концентрация O2: с 21 по 100%
  • PEEP: с 0 по 2,5 kPa (25 cmH2O)
  • Углубленный вдох (Sigh) OFF, каждый 10-ый – 100-сотый (с шагом 10)
  • Инспираторный поток: 120 l.min-1
  • Чувствительность триггера: с 1 по 20 l.min-1 по потоку
  • bias-flow – базовый поток: с 1 по 30 l.min-1, OFF
  • Дисплей: 12.1"

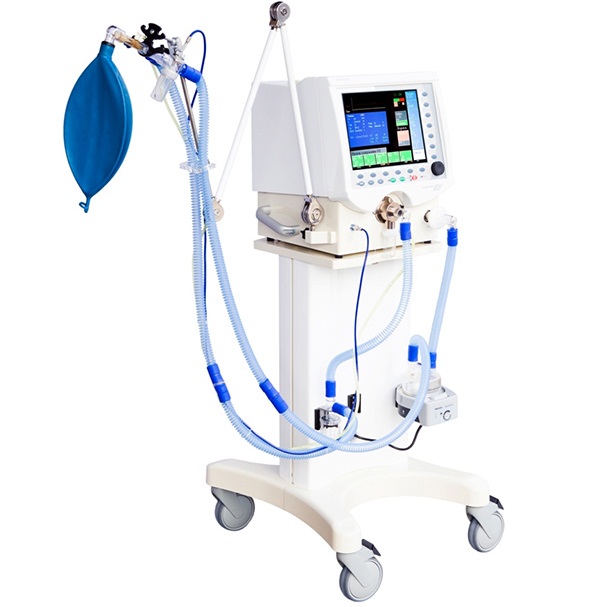

2. Chirana Chirolog SV Basic

Режимы вентиляции
  1. CMV – вентиляция, управляемая по объему
  2. PCV – вентиляция, управляемая по давлению
  3. SIMV-v – PS – синхронизированная вспомогательная вентиляция, управляемая как по объему, так и по давлению с поддержкой вдоха давлением
  4. PS/CPAP – вентиляция, предназначенная для поддержки вдоха давлением
  5. 2-level (APRV/BIPAP) – вентиляция на двух уровнях давления с поддержкой давлением на обоих уровнях давления на более низком уровне
  6. MVs – автоадаптивная регуляционная система на основе сохранения настроенной минутной вентиляции
  7. SIGH – глубокий вдох через настраиваемый промежуток времени

Мониторируемые параметры

Мониторинг дыхательной активности пациента (частота, объем вдоха и выдоха, пиковое альвеолярное давление, конечное экспираторное альвеолярное давление, минутная вентиляция, АвтоПДКВ вдоха, статическая и динамическая податливость легких, сопротивление дыхательных путей, сопротивление системы на вдохе и выдохе, максимальное и минимальное давление в контуре, минимальное пиковое альвеолярное давление в цикле), концентрация углекислого газа.

Графический мониторинг

Отображение на экране:

  • 3-х графиков: давление/время, поток/время, дыхательный объем/время)
  • 2-х динамических петель :дыхательный объем/давление, поток/дыхательный объем

Параметры вентиляции

  • дыхательный объем VT от 10 до 2000 мл
  • дыхательная частота f от 2 до 80 циклов в минуту
  • соотношение вдоха к выдоху 1:4 – 4:1
  • минутная вентиляция от 0,2 до 25 л/мин
  • инспираторный поток Q от 3 до 180 л/мин
  • время вдоха Ti % от 20 до 80 %
  • инспираторная пауза Tp от 0 до 50 %
  • инспираторное давление в режиме PCV ppc, PS ppc от 5 до 60 см. вод. ст.
  • макс. защитное давление pmax от 10 до 70 см. вод. ст.
  • PEEP(ПДКВ) от 0 до 35 см. вод. ст.
  • чувствительность ассистора (триггера) потока от 1 до 20 л/мин, либо выключено.

Технические характеристики

  • Высота: 135 см
  • Ширина: 44 см
  • Глубина: 39 см
  • Вес: 35 кг (без транспортной тележки), 65 кг (с тележкой)
  • Материалы корпуса: Металл с покрытием, пластик
  • Подключение к электроснабжению: Подключение к сети 220/240 В, 50-60 Гц
  • Подключение к другим сетям: Подключение к системе газоснабжения, входное давление в диапазоне от 2 до 6 атм.
  • Гарантийный срок: 12 месяцев с момента ввода в эксплуатацию
