Duolith SD1 Ultra

Терапевтический аппарат DUOLITH^® SD1 Ultra идеально сочетает в себе диагностику, лечение, информацию и навигацию.

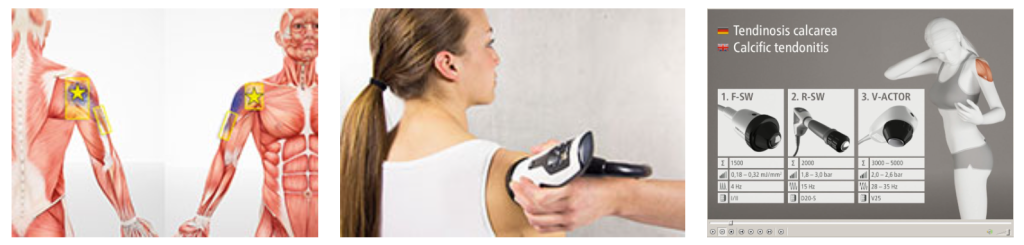

Для каждого выбранного заболевания на дисплее демонстрируется анатомическая зона лечения, изображения положений аппликатора и видеофильм по проведению процедуры.

Области применения

• Ортопедия/хирургия: большие плечевые кальцификаты, пяточная боль, триггерные точки, тендинит зон прикрепления, акупунктура без игл, псевдоартрозы.
• Неврология: улучшение подвижности после инсульта, посттравматического спазма, полиневропатия (PNP).
• Урология: хронический тазовый болевой синдром (CPPS), болезнь Пейрони (penile curvature), терапия триггерных точек.
• Косметология: целлюлит, дряблость кожи, растяжки, рубцы, шрамы.

Аппарат имеет 46 встроенных программ лечения наиболее распространённых заболеваний.

27 для ортопедии и травматологии:

• ахиллодиния;
• кальциноз предплечья;
• метатарзалгия;
• параветребральные мышцы: грудной отдел;
• паравертебральные мышцы: поясничный отдел;
• паравертебральные мышцы: шейный отдел;
• подошвенный фасцит;
• тендинит надколенника;
• тендинопатия вертела бедра;
• тибиальный краевой синдром;
• триггерные точки: аддукторы;
• триггерные точки: боль в верхних отделах спины;
• триггерные точки: люмбалгия;
• триггерные точки: мышцы голени;
• триггерные точки: мышцы предплечья;
• триггерные точки: периартикулярные боли в плече;
• триггерные точки: мышцы ноги;
• триггерные точки: сокращённые мышцы бедра;
• триггерные точки: тендинопатия аддукторов;
• триггерные точки: шейный синдром;
• фасция: бедра широкая;
• фасция: голени;
• фасция: плеча;
• фасция: пояснично-грудная;
• фасция: ступни;
• фасция: шейная;
• эпикондилит плеча, лучевой/плечевой.

5 для урологии:

• болезнь Пейрони;
• эректильная дисфункция;
• миофасциальные триггерные точки 1;
• миофасциальные триггерные точки 2;
• хронический тазовый болевой синдром (простатит).

5 для заживления ран:

• диабетическая гангрена;
• не заживающие раны;
• ожоги кожи;
• язва (диабетическая);
• язва (не диабетическая).

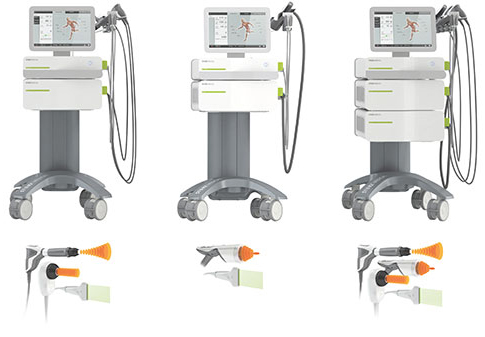

Варианты компановки:

1: Модуль радиальных ударных волн (RSW) + модуль управления с дисплеем и возможностью встраивания УЗИ

• Лечение до глубины 50 мм.
• Сенсорный дисплей и дублирующий дисплей основных параметров на аппликаторе.
• Интегрированные в аппликатор кнопки выбора давления, частоты и числа импульсов.
• Сенсор включения ударных импульсов при касании кожи.
• Вибростимуляция тканей по технологии V-ACTOR^®: 1 – 35 Гц (опция).

2: Модуль фокусированных ударных волн (FSW) + модуль управления с дисплеем и возможностью встраивания УЗИ

• Лечение во всём диапазоне до глубины 125 мм.
• Сенсорный экран управления и дублирующий дисплей основных параметров на аппликаторе.
• Подробные встроенные руководства по лечению (ортопедия, дерматология, урология).
• База данных пациентов.

1+2=3: Модуль RSW + Модуль FSW + модуль управления с дисплеем и возможностью встраивания УЗИ

• Сочетание радиальной и фокусированной ударной волны для лечения в широком спектре патологий.
• Лечение во всём диапазоне по глубине до 125 мм.
• Блок управления и контроля всех модулей.
• Компактное исполнение в виде терапевтической стойки.

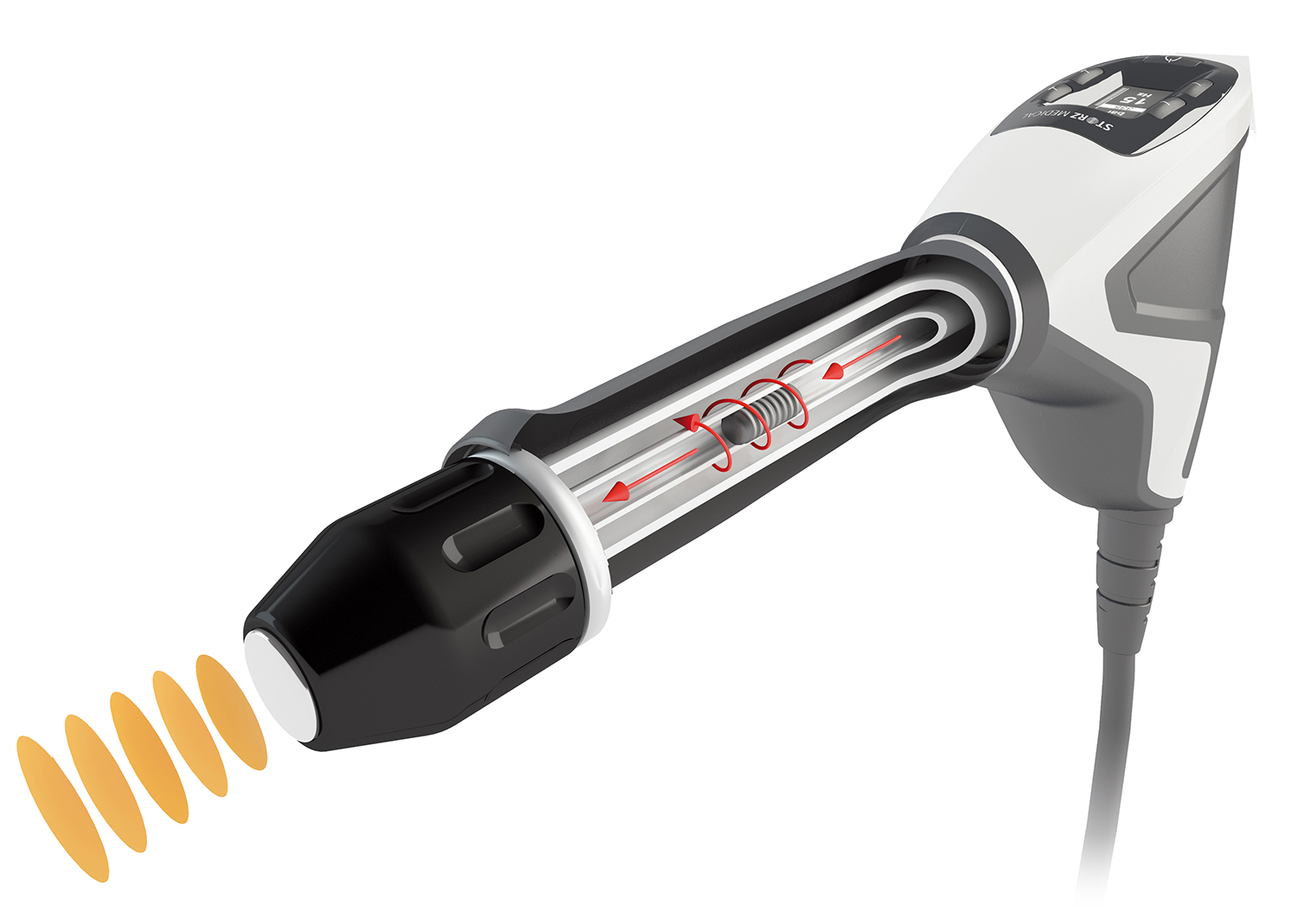

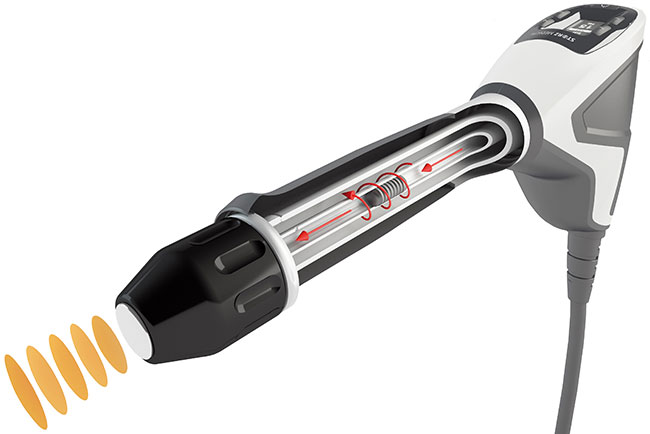

Новый эргономичный RSW-аппликатор радиальных волн с уникальным встроенным управлением

• Амортизирующие противоскользящие элементы корпуса. Дульный упор для кисти.
• Вес минимизирован до 500 г.
• Дисплей показывает основные параметры: давление, частоту, и чило импульсов.
• Управление всеми параметрами находится на рукоятке.
• Датчик включения импульсов при касания кожи аппликатором.
• Индикатор боли.

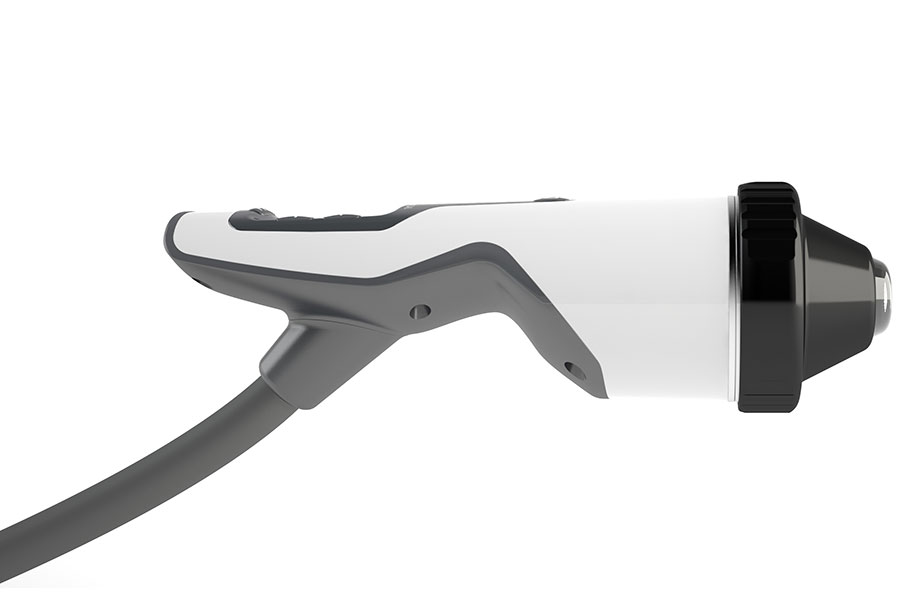

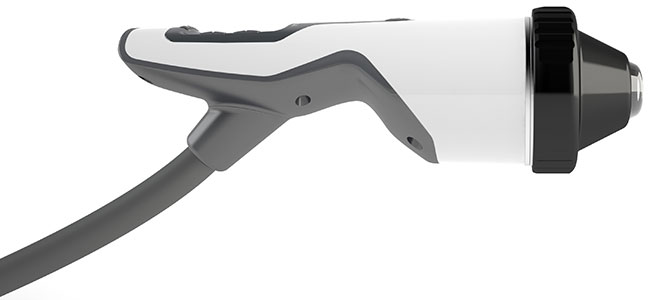

Новый эргономичный FSW аппликатор сфокусированных волн (Sepia) со встроенным управлением

• Новая эргономика под кисть.
• Встроенный дисплей параметров.
• Встроенное управление параметрами.
• Встроенный счётчик ударных импульсов.
• Сменная электромагнитная катушка генерации импульсов (быстрая замена при обслуживании).

Хорошим дополнением к аппарату будет тепловизионная диагностическая камера, которая позволит точно определить первичный очаг поражения, зачастую не связанный с местом боли и провести ударно-волновую терапию максимально эффективно в нужном месте с охватом всей поражённой зоны. Так же медицинский тепловизор объективно покажет  результат ударно-волновой терапии и динамику лечения.

Технические характеристики	Значение
Тип ударной волны	радиальная/сфокусированная
Принцип действия	пневматический/электромагнитный
Частота ударов [Гц]	1 - 21
Частота сфокусированных ударных импульсов, [Гц]	1 - 8
Шаг регулировки частоты ударов [Гц]	1
Рабочее давление [бар]	1 - 5
Максимальное давление в тканях [МПа]	14,3 / 62
Плотность потока энергии [мДж/мм2]	0,63 / 0,55
Глубина терапевтического эффекта [мм]	до 60 / до 125
Экран	ЖК с сенсорным управлением
Программирование числа ударов на процедуру	+
Свободно программируется память для записи процедур	+
Число каналов	4
Компрессорный блок	встроенный
Питание аппарата	110-240 В, 450 Вт
Габариты аппарата [мм]	зависят от набора модулей
Вес аппарата [кг]	зависят от набора модулей

Преимущества

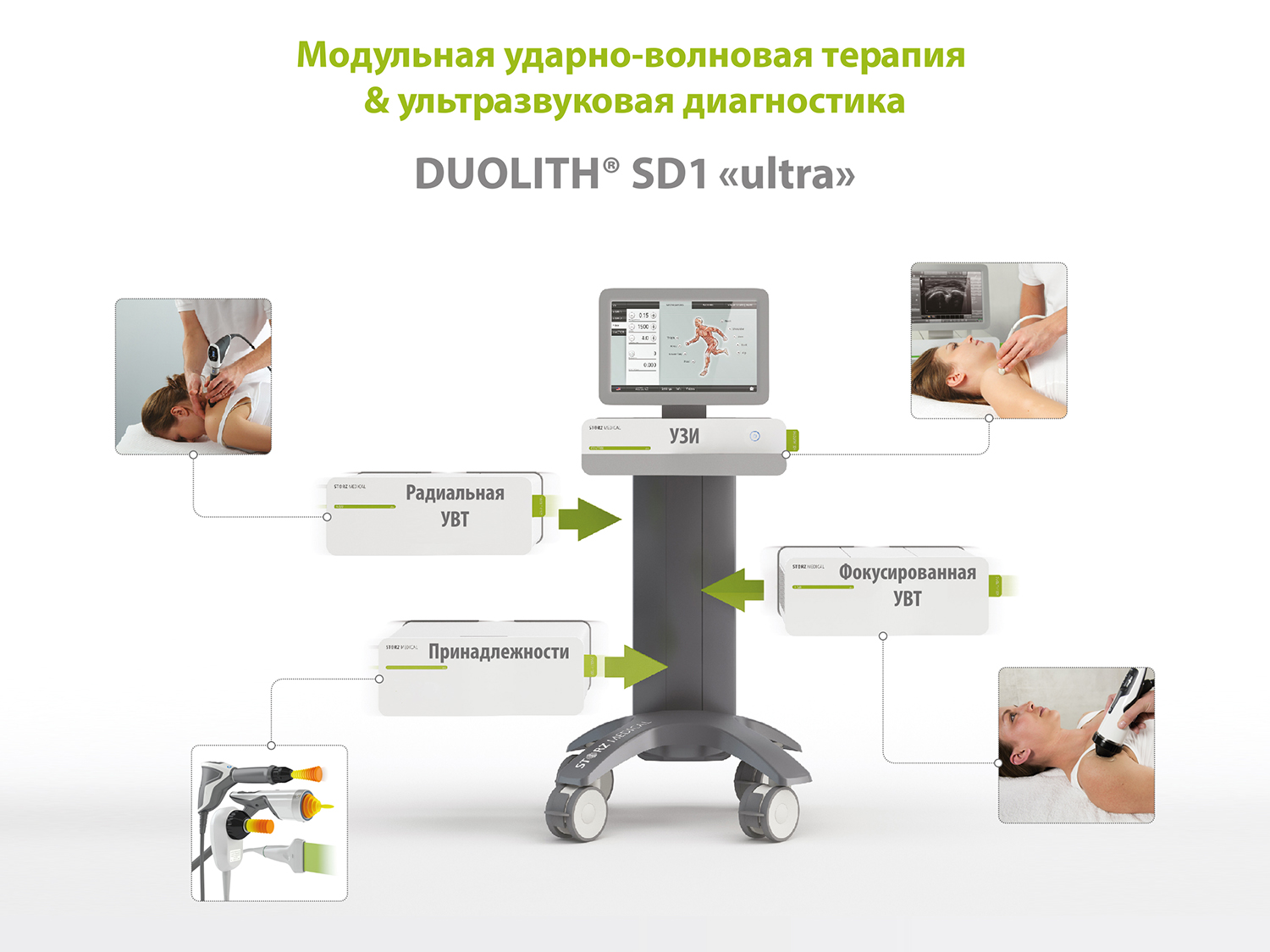

В новом DUOLITH® SD1 Ultra прогрессивные идеи объединяются с самыми продвинутыми технологиями и современным дизайном. Аппарат состоит из отдельных специализированных модулей и является завершённой терапевтической системой, которая позволяет провести УЗИ диагностику заболевания и оказать лечение на всех доступных на современном уровне глубинах. Поскольку аппарат генерирует и радиальную и сфокусированную волну, у врача есть выбор оптимального инструмента для лечения обнаруженной патологии и получения наилучшего результата.

• Встроенная УЗИ диагностика (линейный датчик 40 мм).
• Радиальная ударно-волновая терапия с сенсорным включением аппликатора и встроенным индикатором боли.
• Фокусированная ударно-волновая терапия  с регулировкой фокуса для прицельного лечения в зависимости от глубины патологии.
• Управление всеми параметрами с самих аппликаторов и с большого сенсорного дисплея.
• Встроенная библиотека показаний с подробным описанием анатомии заболеания, избражениями позиций излучателей на теле пациента и видеофильмом пошагового проведения процедуры.
• Современный дизайн и эргономика.
