В электрокардиограф встроены функции получения общих сведений о работе ЭКГ, а также поиска и устранения неисправностей.
Пользователю достаточно нажать кнопку «Помощь», чтобы прочитать полезную информацию, размещенную всего на 4 страницах.

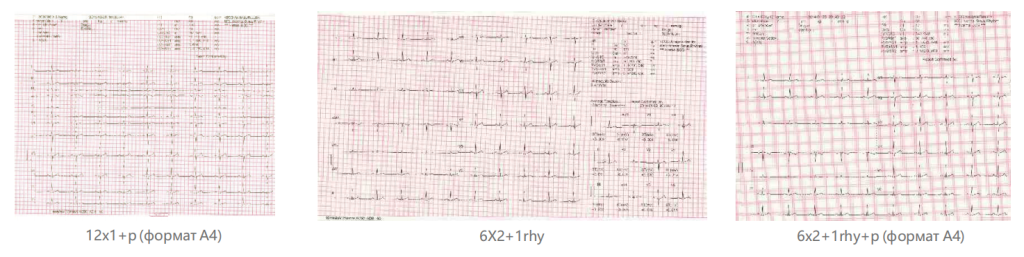

Различные виды печати
- Восемь видов в автоматическом режиме: 12x1, 12x1+P, 6Tx2, 6x2+1rhy, 6x2+1rhy+P, 3x4+3rhy, 3x4+1rhy+P, шаблон+P
- Режим «...+P»: если пользователь выбирает режим «...+P», распечатка отчета ЭКГ выполняется на формате A4

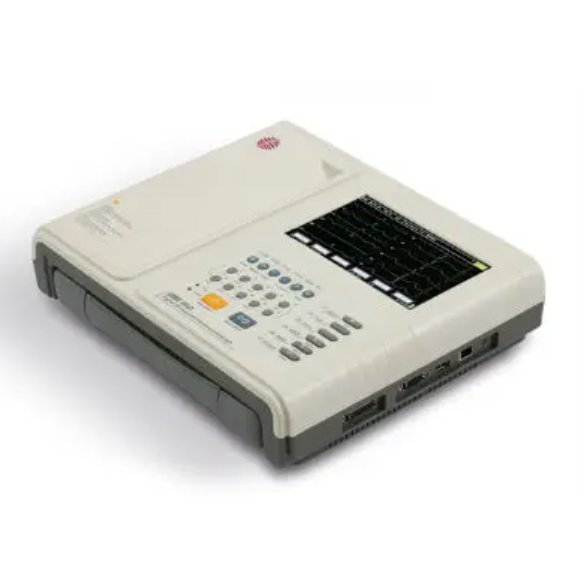

Отличительные особенности ECG-1112M и ECG-1112
- Использование базы данных CSE и AHA, достоверные результаты измерений и анализа● Несколько режимов получения данных соответствуют различным клиническим требованиям;
- Быстрое получение данных, стабильность кардиограмм в течение 3 с;
- Полноценная клавиатура, работа с сенсорным экраном;
- Любой вывод можно использовать в качестве основного для контроля сердечного ритма;
- Для точного анализа можно получить кардиограмму за период 60 или 180 с;
- В отчете о сегменте ST и Миннесотском коде содержится обширная справочная информация для точной клинической диагностики;
- Различные виды печати: 12x1, 12x1+P, 6Tx2, 6x2+1rhy, 6x2+1rhy+P, 3x4+3rhy, 3x4+1rhy+P, шаблон+P;
- Поддержка устройства считывания магнитных карт, сканера штрихкодов, лазерного принтера и USB-накопителя.
Удобный интерфейс системы
Два режима работы — при помощи клавиатуры и сенсорного экрана — с новым программным интерфейсом значительно упрощают настройку параметров, ведение пациентов и печать отчетов.Портативная конструкция и различные способы передачи данных

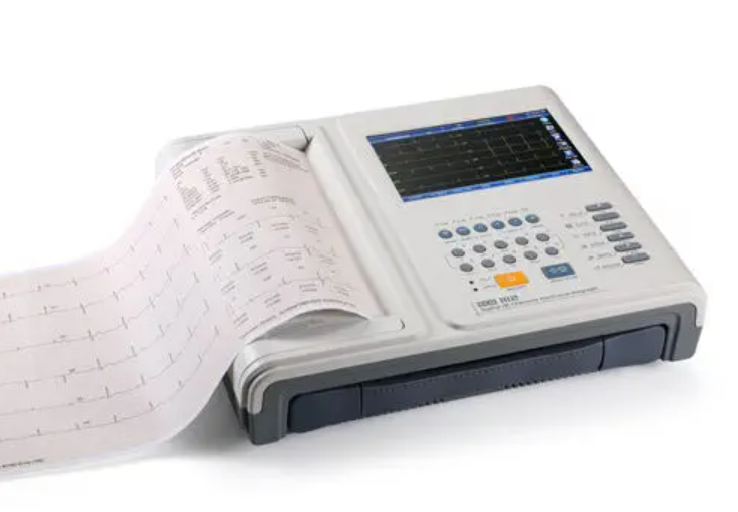

Жидкокристаллический дисплей высокой четкости с диагональю 7 дюймов, оснащенный термоматричным принтером; поддерживает питание от сети переменного и постоянного тока, имеет стильный дизайн, небольшой вес и портативный интерфейс USB, предусмотрена возможность удобной передачи и хранения данных; внешний сканер штрихкодов и лазерный принтер позволяют быстро и точно вводить информацию о пациенте, а также печатать отчеты на бумаге формата A4.
Характеристики
- Цветной ЖКД диагональю 7 дюймов, одновременное получение данных по 12 каналам
- В памяти электрокардиографа можно сохранить 6000 файлов ЭКГ
- Функция стоп-кадра, функция печати отчетов по 10-секундным интервалам и функция печати триггерных участков для контроля любых отклонений на осциллограммах ЭКГ
- Быстрое получение данных и стабильность: изображения на осциллограммах становятся стабильными в течение 3 с
- Поддержка выдачи сигнала тревоги при обнаружении ЧСС и обнаружении кардиостимулятора
- Функция Cine-loop (кинопетля): возможность воспроизведение сохраненной осциллограммы ЭКГ
- Функция автоматического сохранения: пользователи могут выбирать, нужно ли сохранять файлы автоматически вместе с распечаткой
- Поддержка устройства считывания магнитных карт, сканера штрихкодов, упрощенная передача информации
- Поддержка внешнего лазерного принтера для распечатки отчетов формата A4
- Программное обеспечение для управления данными на ПК (дополнительно)
- Надежное автоматическое измерение и интерпретация на основе баз данных CSE и AHA
Технические характеристики
| Стандарт безопасности: | Директива о медицинском оборудовании 93/42/EEC, МЭК 60601-1 Уровень безопасности: класс I, тип CF |
| Дисплей: | Цветной ЖКД (сенсорный экран) диагональю 7 дюймов, 800×480 пикселей |
| Входная цепь: | Работа в буферном режиме, защита при обнаружении дефибриллятора и кардиостимулятора |
| Вывод: | 12 стандартных каналов |
| Входное сопротивление: | ≥100 МОм (10 Гц) |
| Ток входной цепи: |
≤10 нА |
| Ток утечки на пациента: | ≤10 мкА (перем. ток) |
| Напряжение калибровки: | 1 мВ, ± 2 % |
| Напряжение деполяризации: | ±900 мВ, ±5 % |
|
Частота дискретизации: 32 000 точек/с на канал |
32 000 точек/с на канал |
| Аналого-цифровой преобразователь | 24 бита |
| Частотная характеристика: | 0,01–350 Гц |
| Константа времени: | ≥5 с |
| Уровень шума: | ≤15 мкВ (размах напряжения) |
| CMRR: |
≥140 дБ (с включенным фильтром переменного тока, размах напряжения синфазного сигнала при включении 450 В) ≥120 дБ (с выключенным фильтра переменного тока) |
| Цифровые фильтры: | HUM, EMG, ADS, фильтр низких частот |
| Чувствительность: | Авто, 2,5, 5, 10, 20, 40 мм/мВ (±5 %) |
| Измерение: | ЧСС, интервалы PR/QT/QTC, оси P/QRS/T и пр. |
| Данные о пациенте: | Дата, время, идентификатор, имя, пол, возраст, рост, вес, артериальное давление и т. д. |
| Системные данные: | Чувствительность, скорость перемещения бумаги, вкл/выкл фильтра, название больницы и т. д. |
| Распечатка: |
Кардиограмма, кардиограмма + отчет с измерениями, кардиограмма+ отчет с измерениями + отчет по анализу и пр. |
| Система печати: | Высокоскоростная, высокочувствительная система термоматричной печати |
| Скорость перемещения бумаги: |
5/6,25/10/12,5/25/50 мм/с (±3 %) |
| Бумага для печати: | Рулонная бумага, 210/216 мм |
| Источник питания: |
Перем. ток: 100–240 В (50/60 Гц) Пост. ток: 19В/3,5 А Аккумулятор: 14,4 В / 4400 мА·ч, встроенный перезаряжаемый литиевый аккумулятор, время работы более 3 часов |
Размер и вес
- Размер упаковки: 415 x 195 x 380мм
- Вес нетто: 3,5 кг
- Вес брутто: 5,5 кг
| Модель | Экран | Пользовательский интерфейс | Бумажная регистрационная лента | Сетевой порт |
| ECG-1112M | Цветной жидкокристаллический сенсорный экран диагональю 7 дюймов | Цветной | 216 мм, 210 мм | Проводная сеть, сеть Wi-Fi |
| ECG-1112 |
Цветной жидкокристаллический сенсорный экран диагональю 7 дюймов |
Цветной | 216 мм, 210 мм | Проводная сеть |
