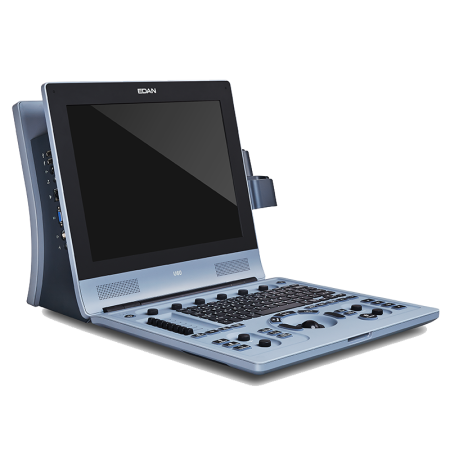

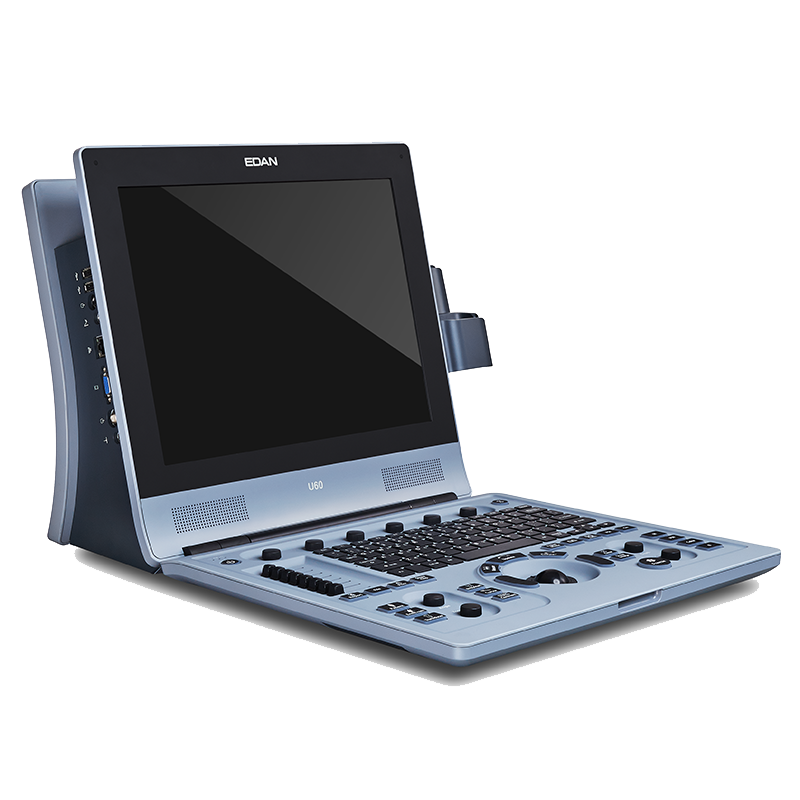

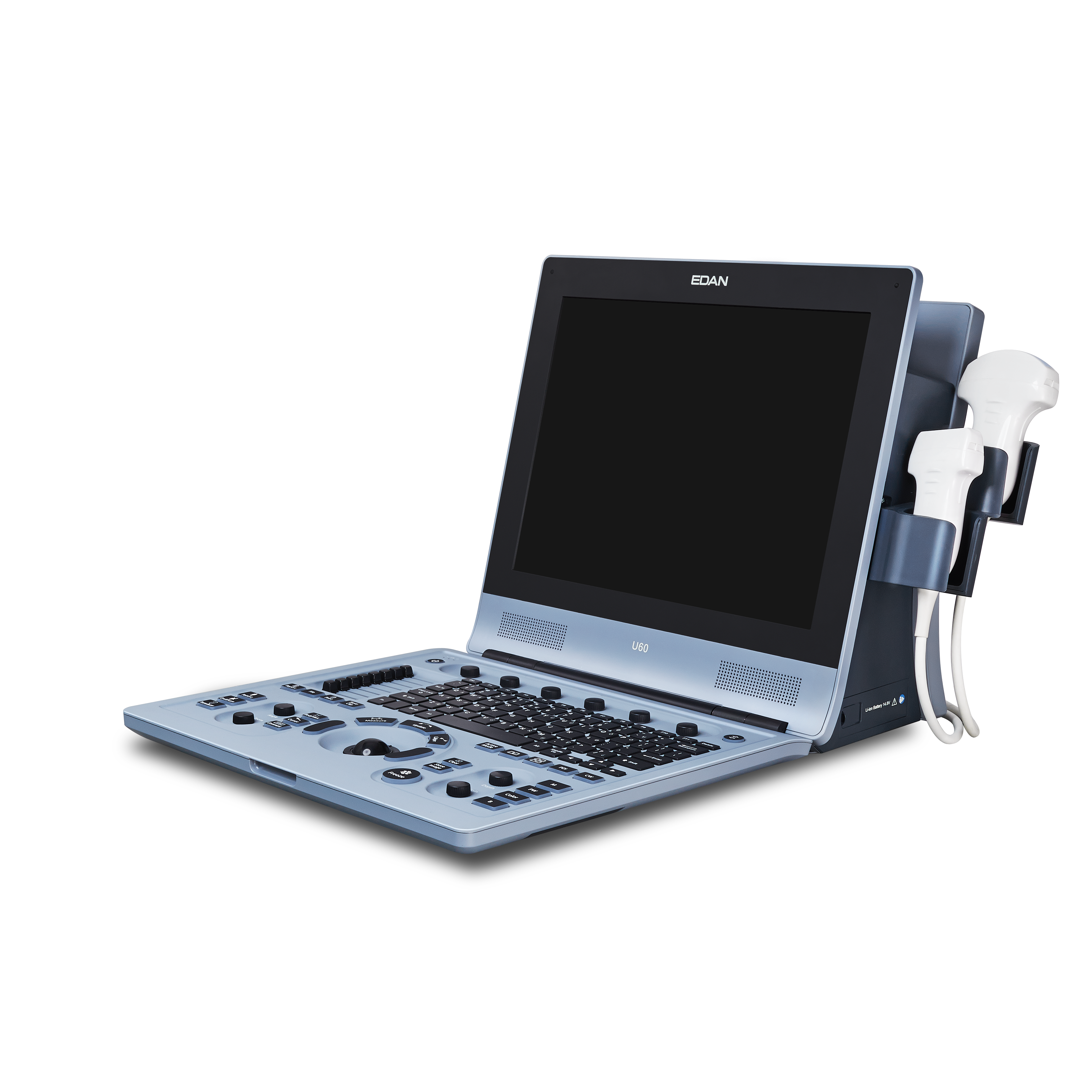

Ультразвуковой сканер относится к среднему классу и выгодно отличается от аналогов своей портативностью и легким весом. Технические характеристики предыдущих моделей были усовершенствованы и нашли свое воплощение в Edan U60. Он позволяет выполнять диагностику в цветном доплеровском режиме с подавлением спекл-шумов и получать четкое изображение глубоких объектов и сосудов. Увеличенный 15-дюймовый экран и настраиваемая персонально панель управления делают работу на нем комфортной и быстрой.

Для диагностики используются внутриполостные, конвексные, линейные, а также фазированные датчики, что делает аппарат многофункциональным. Его используют в гинекологии и акушерстве, кардиологии, урологии, для абдоминальных и сосудистых исследований. Кроме того, модель имеет программное обеспечение для работы с детьми.

Особенности использования

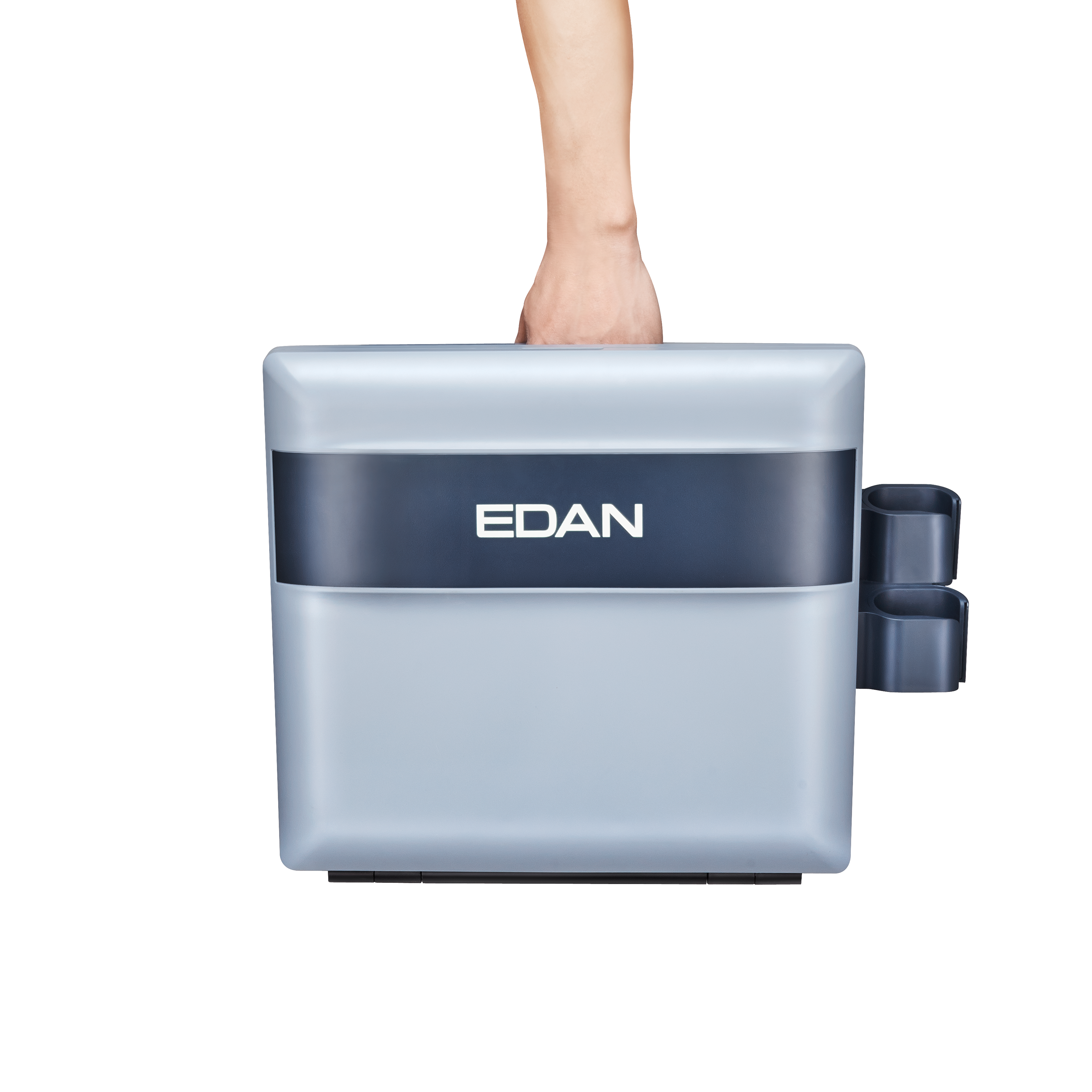

  • Компактность и легкий вес делают сканер прекрасным решением для работы с пациентами на дому и оснащения машин скорой помощи.
  • Высокое разрешение жидкокристаллического дисплея и технология мультилучевого сканирования позволяют видеть даже самые мелкие детали и изменения в тканях.
  • Скоростной доплеровский режим и встроенные программы расчетов делают получение качественной картинки мгновенным.
  • Пространственное составное сканирование делает возможным точное исследование даже на большой глубине.
  • УЗИ-аппарат может работать от аккумулятора в течение часа, что обеспечивает бесперебойное проведение диагностики даже в экстремальных условиях.

Шикарное качество изображения

U60 обеспечивает отличную детализацию, контрастное разрешение и равномерное изображение без ущерба для глубины проникновения. Превосходная цветопередача и чувствительность Допплера легко обнаруживают небольшие сосуды с низким кровотоком.

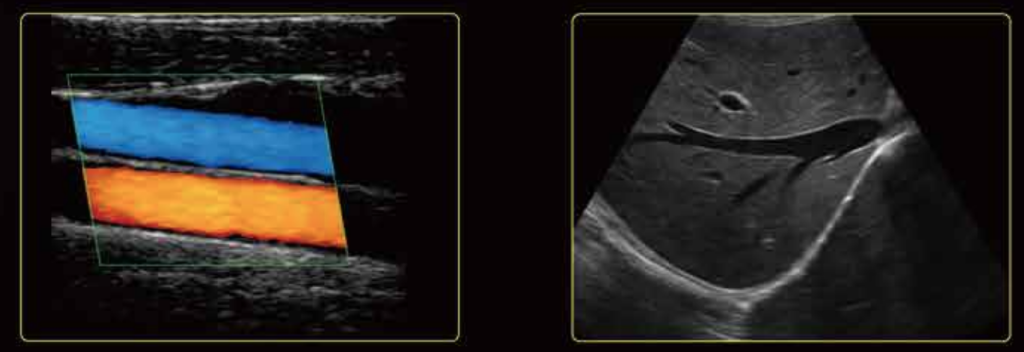

68c07fddcbb6dad6a71036e39e36ff47.pngСонная артерия и правая печеночная вена

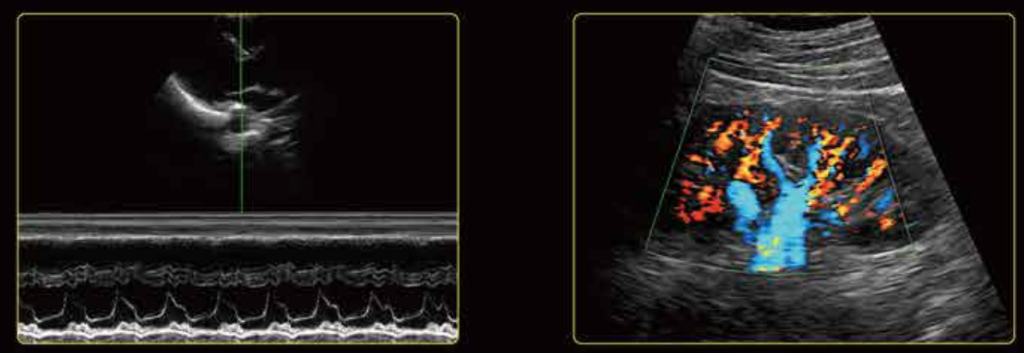

c3c10c8b16637096e62c4ca6ff25317d.pngМитральный клапан и сосуды почек

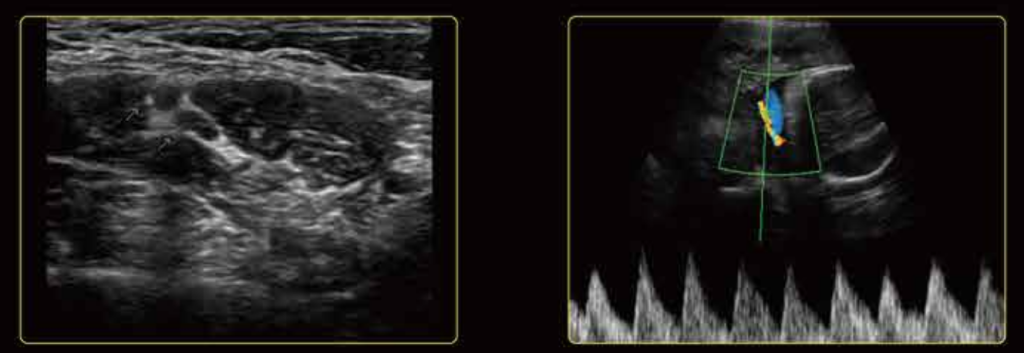

2061a90b2f5416e3d1ade4c9cc5c7ae5.pngПлечевое нервное сплетение и пупочная артерия

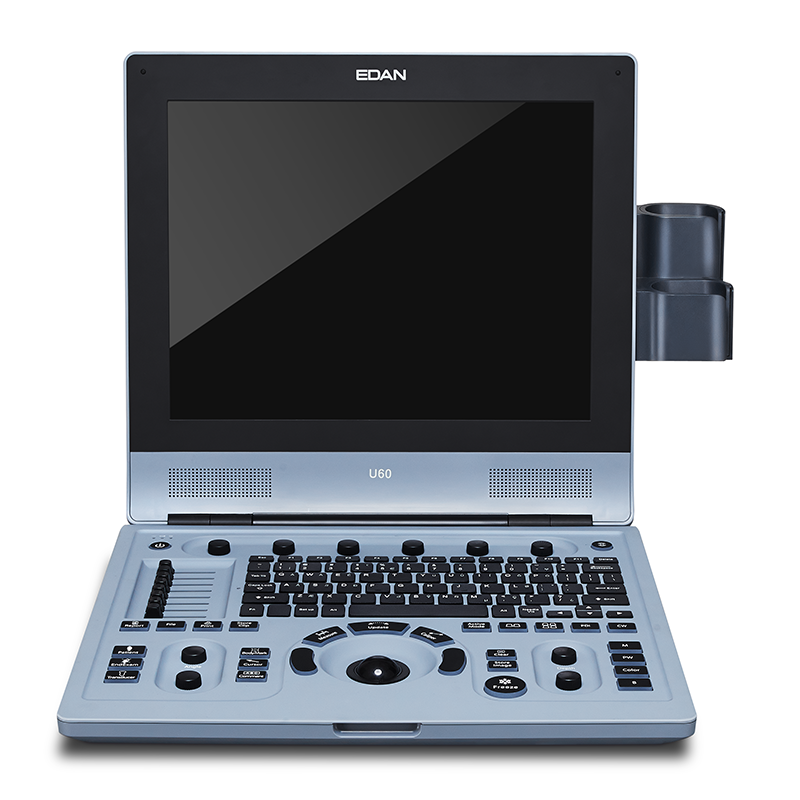

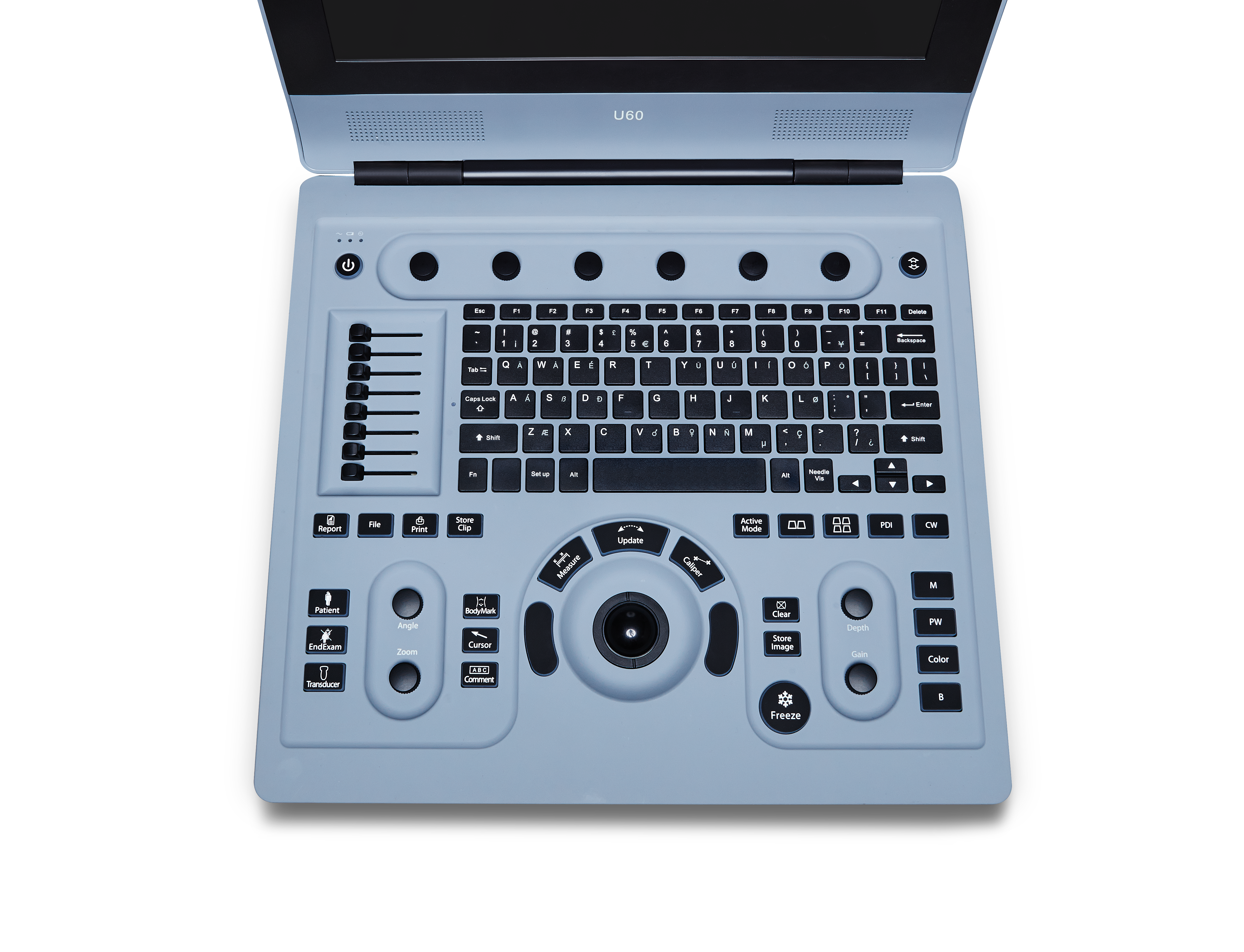

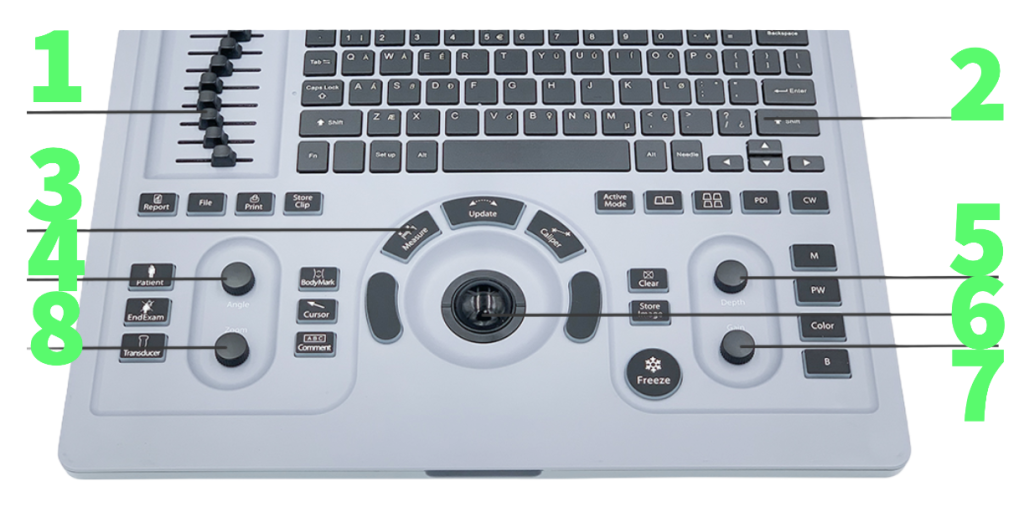

Передняя панель U60

  1. Компенсация усиления по времени (TGC), позволяет специалисту по УЗИ регулировать яркость изображения на определенной глубине.
  2. Клавиатура с стандартной раскладкой
  3. Панель управления
  4. Регулировка угла обзора
  5. Настройка глубины
  6. Трекболл
  7. Усилитель
  8. ZOOM (работа с увеличением/уменьшением)

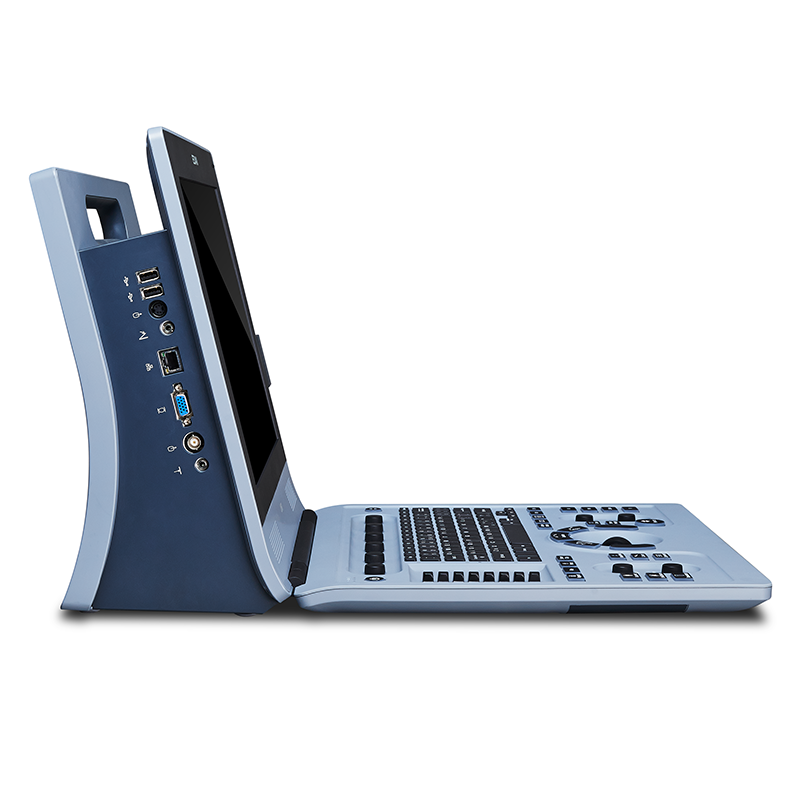

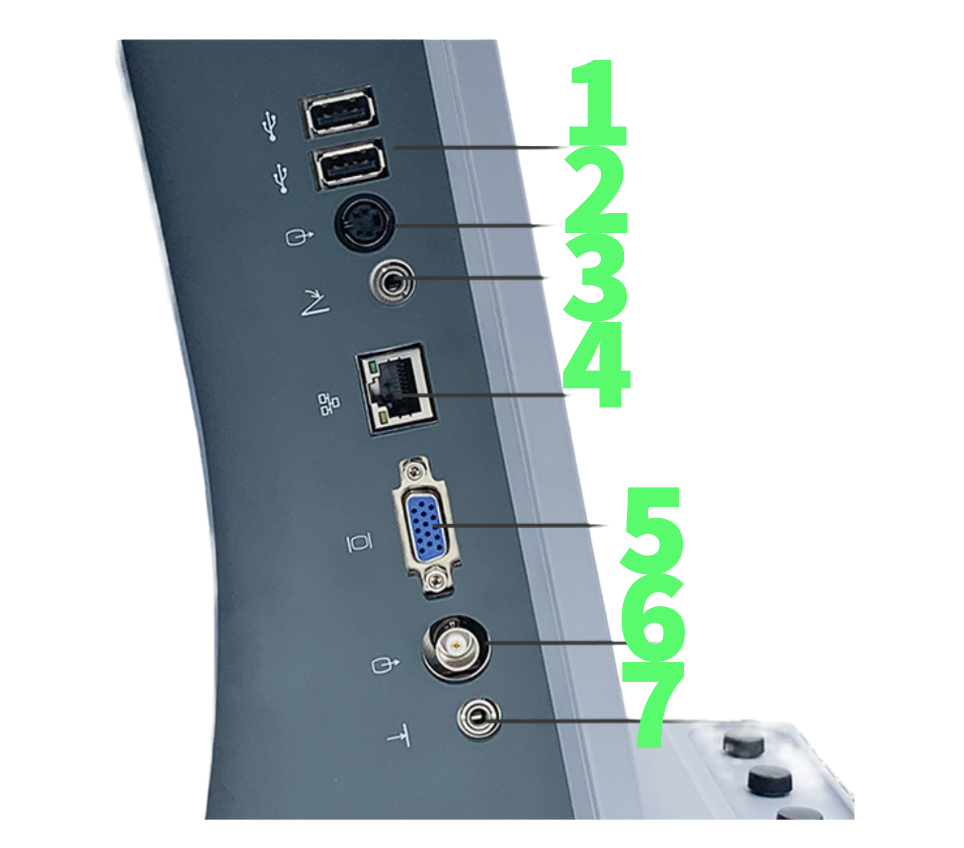

Боковая панель УЗИ аппарата U60

  1. USB Порт
  2. S-Video разъем
  3. Порт ножного переключателя
  4. Сетевое подключение
  5. VGA разъем
  6. Видеовыход
  7. Удаленный порт

Датчики для работы на EDAN U60

  • Конвексный датчик: C5-2b (2.5/3.5/4.0/H5.0/H6.0МГц, 128 элементов)
  • Фазированный датчик: P5-1b (2.0/2.5/3.0/H4.0/H5.0МГц, 64 элемента)
  • Линейный датчик: L15-7b (10.0/12.0/14.0/H14.4/H14.8МГц, 128 элементов)
  • Конвексный датчик: C352UB (2.5/3.5/4.5/H5.0/H5.4МГц, 128 элементов)
  • Микроконвексный датчик: C6152UB (5.5/6.5/7.5/H9.0/H9.4МГц,128 элементов)
  • Микроконвексный датчик: C612UB (5.5/6.5/7.5/H9.0/ H9.4МГц,128 элементов)
  • Микроконвексный датчик: C422UB (3.0/4.0/5.0/H5.0/ H5.4МГц,128 элементов)
  • Линейный датчик: L742UB (6.5/7.5/8.5/H9.0/H 9.4МГц, 128 элементов)
  • Линейный датчик: L1042UB (8/9.5/11/H13.0/ H 13.4МГц, 128 элементов)
  • Линейный датчик: L552UB (4.5/5.5/6.5/H5.6/H6.0МГц, 128 элементов)
  • Трансвагинальный датчик: E612UB (5.5/6.5/7.5/H9.0 / H9.4МГц, 128 элементов)

Общие характеристики

  • Монитор: TFT-LCD, 15-дюймовый, разрешение 1024х768, размер изображения 640х512, видео 800х600.
  • Жесткий диск на 500ГБ.
  • Режим сканирования: B, M, Color, PDI, DPDI, PWD, CWD, HPRF.
  • Глубина сканирования от 19 до 324 мм.
  • Датчики: конвексные, линейные, секторные фазированные, микро-конвексный, внутриполостные.
  • Формирование луча — двойное.
  • Физических передающих каналов — 64.
  • еSRI — технология подавление зернистости.
  • SCI — технология сложносоставного сканирования.
  • PHI — технология гармонической визуализации.
  • Динамический диапазон от 0 до 166дБ.
  • Поддержка педиатрических кардио-датчиков.
  • Допплеры: B, M, Color, PDI, DPDI, PWD, CWD, HPRF.
  • Мультилучевое сканирование.
  • Габариты: 35х37х25см.
  • Вес: 8,5кг (без батареи).

Общая конфигурация

  • УЗИ-аппарат U60 Edan.
  • Жесткий диск на 500ГБ.
  • Диск USB.
  • Аккумулятор на 5000 mAh.
  • Порты для подключения датчиков: 2 шт.
  • Держатели для датчиков: 2 шт.
  • Операционная система Linux.
  • Гель.

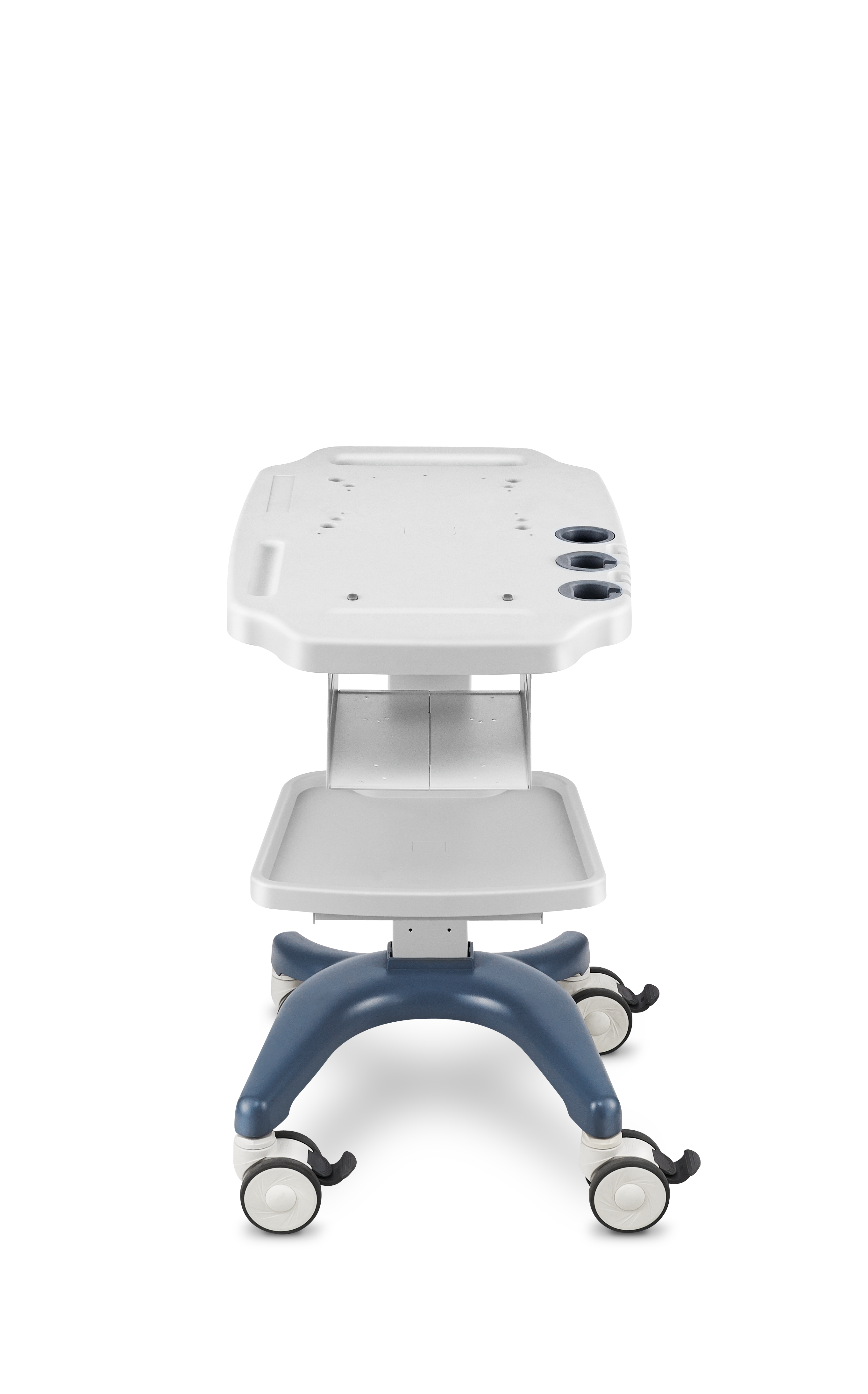

Дополнительные опции

  • DVD\Printer (отделение).
  • Регулятор угла обзора.

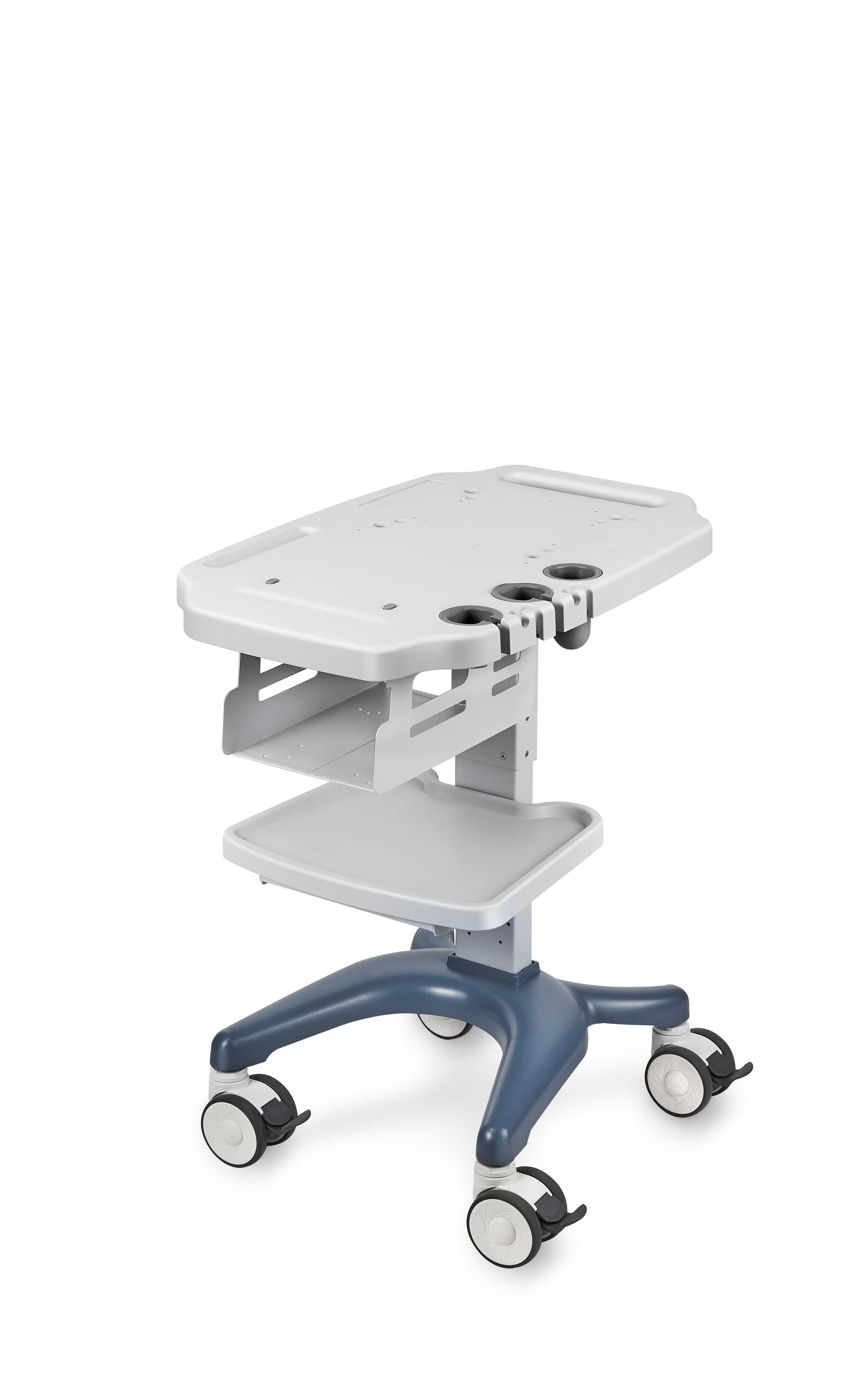

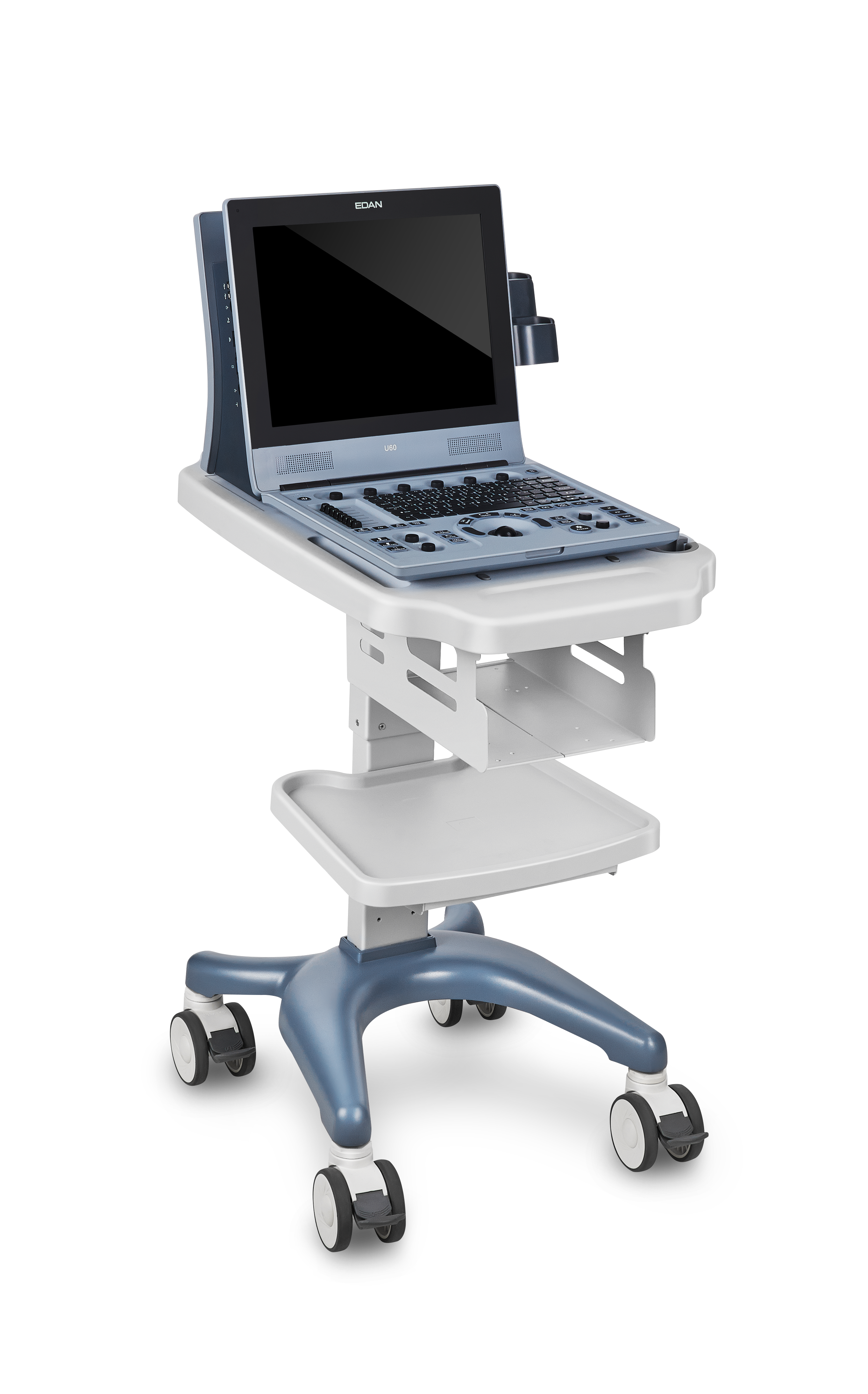

  • Тормозная система.
  • Держатель для геля.
  • Сумка для транспортировки.
  • Насадка биопсийная.
  • Конвексный BGK-C5-2.
  • Линейный BGK-L40UB.
  • Эндополость BGK-CR10UA.
