Электрокардиограф двенадцатиканальный с регистрацией ЭКГ в ручном и автоматическом режимах миниатюрный ЭК12Т-01-"Р-Д" (Комплект для проведения нагрузочных проб).

Состав комплекса:

  • Электрокардиограф ЭК12Т 01 – «Р-Д», который может использоваться как в составе комплекса, так и автономно;

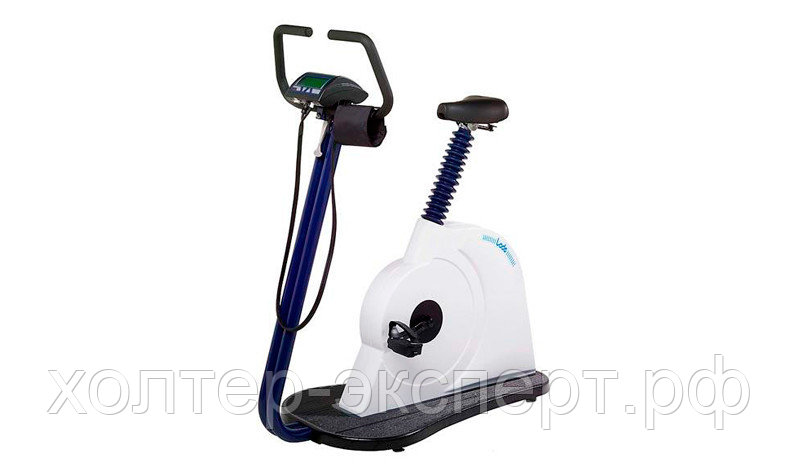

  • Велоэргометр или бугущая дорожка (Ergoline, Kettler или Corival);
  • Персональный компьютер с программным обеспечением;
  • Программа для нагрузочных и функциональных проб;
  • Стойка для крепления электродного кабеля с комплектом одноразовых и многоразовых ЭКГ электродов и переходников для крепления одноразовых электродов;
  • Лазерный принтер;
  • Автоматизированная система Stress-12-Cardio предназначена для использования в качестве 12-ти канального анализатора для регистрации и автоматизированного анализа 12-ти стандартных отведений, регистрируемых в покое и при проведении нагрузочных и функциональных проб.
  • Областью применения программного обеспечения (ПО) является регистрация, автоматические измерения и электронная архивация электрокардиограмм зарегистрированных в условиях покоя, в системе 12-ти общепринятых отведений.
  • По отдельному заказу могут поставляться:
  • Подкладные многоразовые ЭКГ электроды;
  • Пояса и ремни для крепления подкладных электродов с фиксаторами.
  • Технические характеристики Электрокардиогафа ЭК12Т-01-«Р-Д» приведены в разделе «Электрокардиографы»
  • (электрокардиографы ЭК12Т-01-«Р-Д» с экраном 141мм и 63 мм).
  • Тип Велоэргометра и беговой дорожки определяется заказчиком, характеристики приведены на сайтах производителей.
  • Тип и характеристики компьютера и принтера определяются по согласованию с заказчиком


При использовании комплекса для проведения нагрузочных и функциональных проб дополнительно обеспечивается:

  • Электронное управление велоэргометром;
  • Формирование всех общепринятых и индивидуальных протоколов нагрузочных проб с возможностью их  корректировки в реальном времени, постоянный контроль ЭКГ во время стресс-теста;
  • Мониторинг от 1-х до 12-ти отведений электрокардиограммы с формированием усредненных P-QRS-T комплексов;
  • Автоматическое вычисление объективных числовых показателей, оперативно получаемых с пациента,измерение в реальном времени частоты сокращений сердца (ЧСС), параметров ST- сегмента,
  • Ручное или автоматическое измерение артериального давления (АД) с помощью тонометра, входящего в комплект поставки или встроенного модуля АД;
  • Автоматическая диагностика в реальном времени желудочковых экстрасистол;
  • Выдача сигнала тревоги по минимальному и максимальному показателям: ЧСС, АД, элевации идепрессии ST-сегмента, количеству экстрасистол в минуту;
  • Построение и отображение в реальном времени графиков изменения мощности нагрузки, ЧСС,  артериального давления, параметров ST-сегмента;
  • Электронная архивация в памяти компьютера всех данных пробы, включая полную запись ЭКГ по 12-ти отведениям; архивирование на CD и DVD дисках.

При анализе архивированной записи электрокардиосигналов обеспечивается:

  1. Просмотр, визуальный анализ и печать всей записи или отдельных фрагментов с возможностью быстрого поиска информативных фрагментов. Автоматическое формирование отчета, наличие гибких форматов отчетов.
  2. Формирование графиков изменения (трендов) информативных параметров, в том числе:
  • тренд смещения и наклона ST-сегмента
  • тренд длительности зубца P
  • тренд длительности интервала PQ
  • тренд длительности комплекса QRS
  • тренд длительности QT интервала (в абсолютных и корректированных по ЧСС значениях).
  • тренды основных параметров вариабельности сердечного ритма.

Все тренды рассчитываются для каждого из 12–ти отведений. Все тренды являются корректируемыми, т.е. пользователь имеет возможность проверить  и при необходимости отредактировать данные измерений.

Автоматический расчет информативных параметров:

  • Метаболического эквивалента (METS),
  • «Двойного произведения» (АДхЧСС).

Автоматический расчет параметров вариабельности сердечного ритма по произвольно выбранному фрагменту записи. Расширенный анализ ST сегмента. Подготовка заключения (протокола исследования) врачом с использованием электронного словаря медицинских заключений. Автоматическое формирование заключения (протокола исследования) с возможностью редактирования персоналом. Графы упражнений.
Целевое определение ЧСС на основе возраста.

Опции (поставляются в соответствии с требованиями заказчика). Анализ и параметры, измеряемые в реальном времени на усредненных кривых:

  • Техническая и медицинская диалоговая помощь;
  • Создание отчета гипервентиляции ЭКГ;
  • Расширенный анализ ST сегмента, диагностика ишемии миокарда по критериям “ST/ЧСС индекс”, “ST/ЧСС наклон”, “ST/ ЧСС гистерезис”;
  • Оценка динамики пространственной дисперсии QT интервала;
  • Оценка дефектов миокардиальной перфузии по динамике комплекса QRS (“афинский код”);
  • Анализ вариабельности ритма сердца с выявлением паттерна ишемической реакции сердца;
  • Анализ процесса реактивации парасимпатической нервной системы в периоде восстановления после нагрузки.
