Особенности рентгеновского генератора GXR
- Высокая эффективность, высокое качество рентгеновского изображения
- Встроенный мультимикропроцессор
- Схема самодиагностики с сообщением кода ошибки (ошибка нити накаливания, ошибка ротора,
- перегрузка и др.)
- Управление осуществляется с помощью цифровой консоли с функцией анатомически
- программируемой рентгенографии RADMAX™
- Широкий спектр разнообразных конфигураций
- Увеличенный ресурс генератора в том числе с помощью оптимальной работы по выбору мощности
- (потока фотонов - mA), согласно выбора анатомической области диагностики.
Максимальные мощности |
50 кВт (на выбор) |
Максимальные токи |
400mA@80kV 320mA@100kV 250mA@125kV |
Диапазон токов | 10-640 мА |
Диапазон напряжений | 40~125 кВ, шаг 1кВ |
Диапазон времени экспозиции | 0.001-10 с (38 ступеней) |
Электропитание | 230 В, 50/60 Гц, 1 фаза |
Рентгеновская трубка ( DXT-10M)
Производства: DrGem / Canon
![1й.png 1й.png](/upload/medialibrary/a50/e2bvh89h3pelkwq5kamwfpc5zrxr25pd.png)
Максимальное анодное напряжение | 150 кВ |
Тип анода | Вращающийся анод |
Максимальная теплоёмкость | 300 тыс ТЕ |
Угол анода | 12 град |
Фильтрация | 1.0mm Al |
Большое фокусное пятно | 1.2 мм |
Малое фокусное пятно | 0.6 мм |
Коллиматор MCR
Максимальное поле облучения | 43 x 43 см |
Фильтрация | 2,0 mmAl |
Автоматическое отключение подсветки коллиматора | спустя 30 сек. |
Размеры/Масса | 196 x 250 x 171 мм / 4.5 кг. |
Рентгенопрозрачный стол с подвижной PBT-E
![2й.png 2й.png](/upload/medialibrary/4b8/6ei95b9tpe51mxhga6kkwslq26bvd8za.png)
Сдвиг детектородержателя |
1050 мм в продольномнаправлении |
Размеры столешницы |
1868 (Д) х 720 (Ш) и 550 (В) мм |
Максимальный вес пациента | 150 кг (или 300 на ламинированном столе) |
Масса | 73,4 кг (77,2 кг для ламинированного) |
Штатив трубки напольного исполнения TS-FT6
![3й.png 3й.png](/upload/medialibrary/0f5/j0i5bym9bq37ljbhordlqr9osfv1odk2.png)
Перемещение по вертикали | 98 см (82-180 см) |
Продольное перемещение | 105 см |
Поперечное перемещение | 20 см |
Вращение трубки | ±135 градусов |
Система блокировки | Электромагнитная блокировка |
Размеры | 2037(В) x 1935(Д) мм |
Масса | 145.4 кг (без рельса) |
Вертикальный штатив для DR-панели WBS
![4й.png 4й.png](/upload/medialibrary/849/03y0ns2iadi8zgjczf6p8hfdcz23grnt.png)
Конструкция системы | Вертикальная колонна |
Перемещение по вертикали | 164 см (30-194 см) |
Блокировка вертикального перемещения | Электромагнитный замок |
Форматы пленки/кассеты/детектора | Кассеты размером от 8" х 10" до 17" х 17" |
Перемещение решетки | Под действием пружины |
Соотношение решетки | r = 8-10:1 |
Требования к электропитанию | 110-220 В переменного тока, 50/60 Гц |
Масса | 120 кг |
Беспроводной (с функцией проводного соединения) плоскопанельный цифровой детектор DrGem WCC1717
Рабочая область | 43х43 см. |
Размер пикселя | 139 мкм |
Матрица изображения | 3 072 x3 072 пикселей |
Разрешение | 3,6 пар линий/мм |
Тип сцинтиллятора |
Йодид цезия (Csl) высококачественный сцинтилятор монолитной структуры с наивысшей квантовой эффективностью |
Гарантия | 2 года |
Управление детектором DrGem RADMAX™ |
Интегрированное управление, детектором на ручном триггере позволяет не терять излучение для пуска детектора, уменьшить дозу путем получения информации со всего потока фотонов |
Использование автоматики диагностики автовыбор параметров экспозиции | 3 600 автоматических программ экспозиции |
Чувствительность пикселя матрицы DQE (до 65%) |
Самый высокий параметр чувствительности пикселя среди мировых производителей. (Позволяет эффективно считывает мельчайшие изменения в плотности структур) С применением: в Онкологии, визуализацией малых кальцинированных и кистозных образований, малых поражений пневмонии и т.д. |
Эффективность сцинтилятора MTF (71% 1 пар/линия) |
Самый высокий параметр обработки рентгеновского излучения среди мировых аналогов Позволяет не терять визуализацию структур даже размером кратно 105мкм. |
Широкие возможности позиционирования
![5й.png 5й.png](/upload/medialibrary/1c2/gzprx7asj2okuoyczc0r3sagxd781zhj.png)
Передовые технологии рентгеновской диагностики RADMAX
Алгоритм обработки изображений DrGeGm RADMAX™ гарантирует точность и надёжность диагностики благодаря превосходному качеству и высокому разрешению снимков. Адаптивные фильтры и технологии обработки RADMAX™ позволяют получить превосходную детализацию снимков согласно 3000заложенных присетов по всем анатомическим областям человека.
Интуитивно понятный и удобный в использовании интерфейс АРМ лаборанта обеспечивает простоту управления системой. Благодаря продуманной
эргономике, все механические перемещения стойки доступны с полным контролем параметров экспозиции и фокусного расстояния, а так же углов положения излучателя к пациенту и цифровому приемнику.
![6й.png 6й.png](/upload/medialibrary/ff0/4smptb57af09x1c3en7991nxv03opeyy.png)
Сшивка (до 3-х снимков)
Простота визуализации анатомических структур больших размеров, без потери информации при сшивке. Алгоритм ручной сшивки позволяет
выполнить визуализацию частей тела, чей размер превышает площадь детектора. После получения нескольких снимков, эта функция значительно упростит процесс их совмещения в единое изображение.
![7й.png 7й.png](/upload/medialibrary/bed/sq72fu1oav9d9kcanoh0e2w6lcou6thq.png)

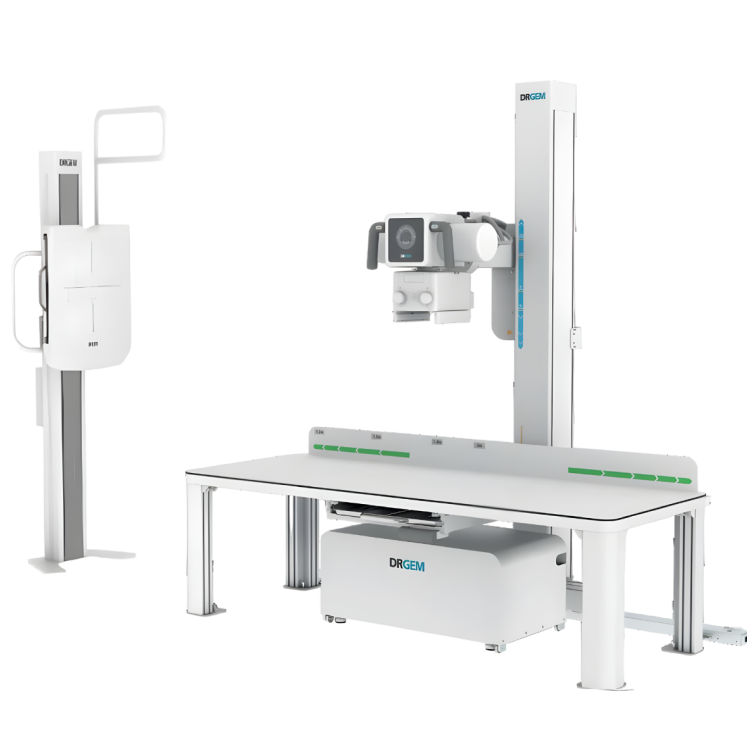

Комплект поставки, включенный в стандартную цену
- Накопительный Рентгеновский генератор GXR-C мощностью 50 кВт
- Рентгеновская трубка (DrGem DXT-10M / Canon) c коллиматором согласно выбранной мощности
- Рентгенопрозрачный стол PBT-E
- Штатив трубки напольного исполнения TS-FT6
- Вертикальный штатив снимков WBS
- Плоскопанельный детектор WCC1717 – 1шт.
- АРМ Лаборанта RADMAX (Компьютер управления рентгеном)
- Руководство пользователя на русском языке
