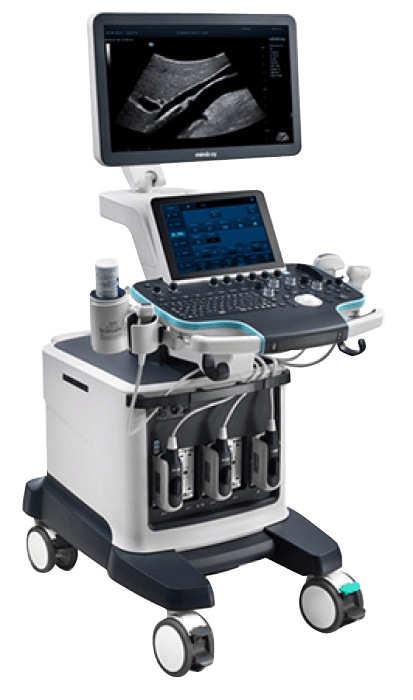

УЗИ-сканер Mindray Resona 6 позволяет повысить качество диагностики за счет использования инновационных технологий, уникальной платформы ZST, зонного сканирования и канальной обработки данных. Аппарат относится к премиальному классу, полностью соответствует всем требованиям специалистов, отличается интуитивно простой и понятной системой управления.

Mindray Resona 6 – считается «облегченной» версией более продвинутого сканера Mindray Resona 7, но, несмотря на это, представляет собой мощный инструмент экспертного уровня для проведения общих УЗ-исследований у взрослых и детей в разных областях медицины. Сканер оснащен эргономичным монитором с высоким разрешением и светодиодной подсветкой, предполагает расширенный функционал и динамическую фокусировку пикселей.

  • Усовершенствованные акустические изображения.

  • Канальное представление данных на базе технологии ZST+

  • Визуализация на основе полнодоступной выборки Total Recall Imaging.

  • Динамическая фокусировка пикселей.

  • Компенсация скорости звука.

  • Улучшенная обработка канальных данных.

  • Широкий спектр дополнительных функций.

Технические характеристики:

  • 21.5" LED монитор высокого разрешения

  • Командный сенсорный экран 12.1 дюйма, с технологией распознавания жестов и регулируемым углом наклона

  • Панель управления с электрическим приводом с регулировкой по высоте и повороту

  • Специализированный держатель для внутриполостного датчика (по умолчанию с левой стороны сканера, если его расположение нужно с правой стороны - выберите опцию "Right" перед заказом)

  • Гибридный жесткий диск (120GB SSD 1TB HDD), DVD-R/W, USB-порты

  • Бесштырьковые коннекторы датчиков (4 активных + 1 паркинговый)

  • Gel Warmer Встроенный подогреватель геля с регулировкой температуры (по умолчанию с левой стороны сканера, если его расположение нужно с правой стороны - выберите опцию "Right" перед заказом)

  • Build-in Wireless Adapter - Встроенный адаптер подключения к беспроводной сети

  • DVR - цифровой видеорекордер

  • Платформа ZST+

  • SSC (Sound Speed Compensation) - технология автоматической оптимизации скорости ультразвуковых волн,

  • Focus Free - распределенная фокусная зона по всей глубине сканирования, фокусировка в каждой точке изображения

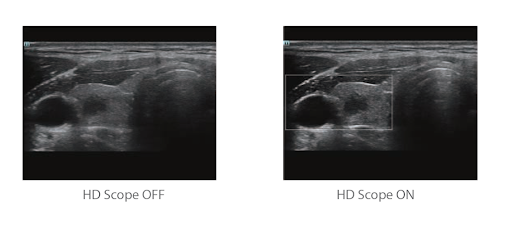

  • HD Scope™ - технология увеличения пространственного разрешения в зоне интереса

  • Echo Boost™ - режим улучшенной визуализации структур сердца

  • HR-flow™ - режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких

  • iBeam™ - режим многолучевого компаундинга

  • iClear™ - адаптивный режим шумоподавления

  • Depth VR - улучшенная визуализация глубины объемного изображения

  • MagiClean for volume image - улучшение визуализации границ объемного изображения

  • Smart Doppler - интеллектуальная оптимизация доплеровских режимов

  • Smart Track - автоматическая подстройка расположения и угла наклона рамки цветового допплера с автоматическим отслеживанием положения контрольного объема

  • iTouch™ - автоматическая оптимизация изображения

  • iZoom™ - режим полноэкранного отображения

  • V-Mapping - оконтурирование с сенсорного экрана зоны интереса в протоколах сосудистых исследований

  • Shared Service Package (Includes Obstetrics, Pediatrics, Gynecology, Abdomen, Urology, Small Parts, Vascular, Nerve, Emergency Medicine, Cardiology) - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины

  • IVF packages - предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО

  • Pelvic Floor Package - предустановленные параметры, аннотации, маркеры, отчеты и специализированные измерения для анализа состояния тазового дна

  • MedTouch™ - управление сканером с электронных устройств врача (доступна на устройства на IOS/Android)

  • MedSight™ - передача информации на электронные устройства пациента (Доступна для операционных систем IOS/Android, опция DICOM basic на ультразвуковом сканере необходима для работы с устройствами на IOS)

  • Voice Command - технология распознавания голосовых команд, аудиоконтроль над системой

  • iScape™ View - режим панорамного сканирования в реальном масштабе времени

  • Auto IMT Package - автоматический расчет толщины комплекса интима-медиа

  • DICOM Basic - базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать

  • DICOM/HL7 Worklist - опция загрузки списка задач с DICOM-сервера

  • Smart 3D™ (Freehand 3D) - трехмерная реконструкция методом "свободной руки"

Описания функций

Базовая платформа и технология


Канальное представление данных на основе технологии ZST+ — это уникальный, инновационный метод обработки данных. Благодаря преобразованию ультразвуковых параметров, полученных при традиционном формировании ультразвукового пучка, с помощью канального представления данных технология ZST+ предоставляет многочисленные инновационные решения для получения изображения: получение усовершенствованных акустических изображений, динамическая фокусировка пикселей, компенсация скорости звука, улучшенное канальное представление данных и диагностическая визуализация на основе полнодоступной выборки (Total Recall Imaging).

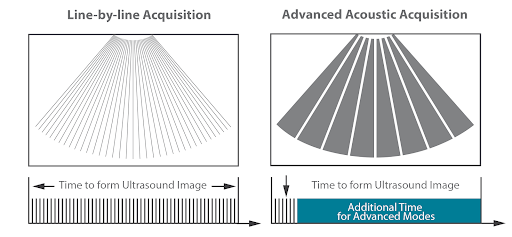

Получение усовершенствованных акустических изображений2.png

С помощью передачи и получения сигналов от относительно небольшого количества крупных зон при создании усовершенствованных акустических изображений извлекается больше информации для каждого кадра и построение изображения происходит в 10 раз быстрее, чем при традиционном построчном способе формирования ультразвукового пучка.

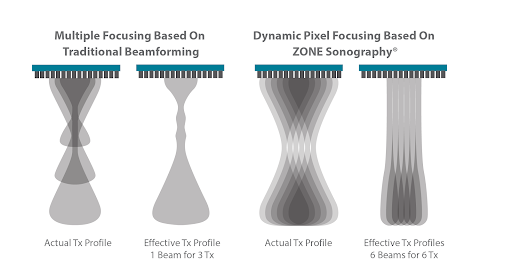

Динамическая фокусировка пикселей


Технология динамической фокусировки пикселей системы Resona 6 позволяет достичь непревзойденной однородности изображения на всей области сканирования. Теперь, обследуя пациента, не нужно настраивать фокусное расстояние для получения однородного изображения.

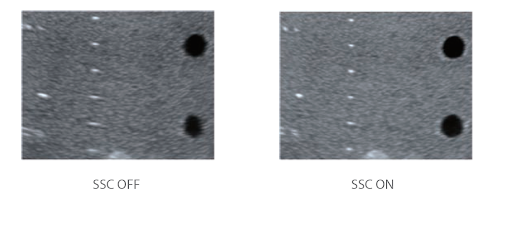

Компенсация скорости звука


С помощью ретроспективного анализа всех полученных данных канала, хранящихся в памяти, система Resona 6 может интеллектуально выбирать оптимальную скорость звука, для улучшения точности отображения каждого вида ткани, обеспечивая таким образом регулируемую тканеспецифическую оптимизацию.

Улучшенная обработка канальных данных


Технология ZST+ обеспечивает улучшенную обработку канальных данных для существенного улучшения четкости визуализации. Многократная ретроспективная обработка канальных данных позволяет эффективно использовать акустическую информацию для улучшения качества изображений.

  • Область HD: более четкое изображение в пределах области интереса

  • Когерентный пространственный синтез: дальнейшее улучшение качества изображения при пространственном

Диагностическая визуализация на основе полнодоступной выборки

Так как технология ZST+ собирает и хранит все необработанные акустические данные, метод диагностической визуализации на основе полнодоступной выборки позволяет системе выполнять ретроспективную обработку данных каналов, а также изменять многочисленные параметры визуализации сохраненных изображений для максимального увеличения клинической результативности.

Дополнительные функции

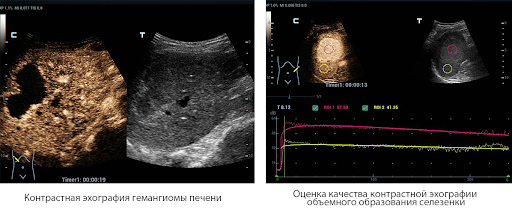

Контрастная визуализация UWN (нелинейная визуализация в ультрашироком диапазоне)

UWN+ (нелинейная визуализация в ультрашироком диапазоне) для контрастной эхографии позволяет системе Resona 6 обнаруживать и использовать как вторые гармоники, так и нелинейные первичные сигналы. Технология позволяет создавать изображения контрастной эхографии более высокого качества с большей чувствительностью к второстепенным сигналам, большим временем действия активного вещества и более низкими требованиями к интервалу измерения.

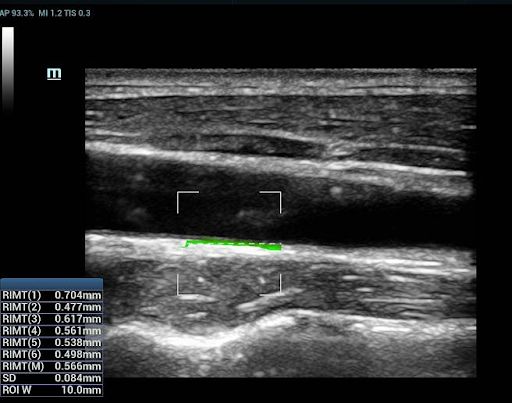

RIMT (RF-Data IMT — измерение толщины комплекса интима-медиа с помощью данных из радиодиапазона)


За счет содержащихся в необработанном акустическом сигнале данных из радиодиапазона (RF-Data), технология RIMT обеспечивает автоматическое измерение толщины КИМ в режиме реального времени с исключительно высокой точностью до 5 мкм, с количественным анализом в пределах 6 сердечных циклов и с меньшей зависимостью от качества изображения – все это значительно повышает точность диагностики.

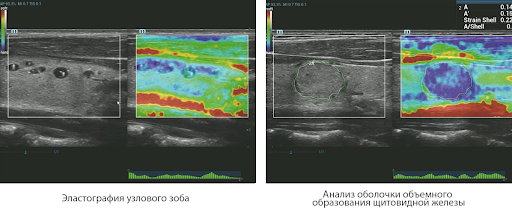

Метод эластографии Natural Touch


Natural Touch обеспечить непревзойденную чувствительность и отличную воспроизводимость результатов вне зависимости от навыков оператора, повышает клиническую значимость метода и расширяет возможности его применения. Уникальный анализ зоны ободка — исключительно полезный инструмент для оценки доброкачественных и злокачественных образований— предоставляет данные о коэффициенте деформации между окружающей тканью и пораженным участком, что позволяет оценить степень инфильтрации раковых клеток в окружающие опухоль ткани.

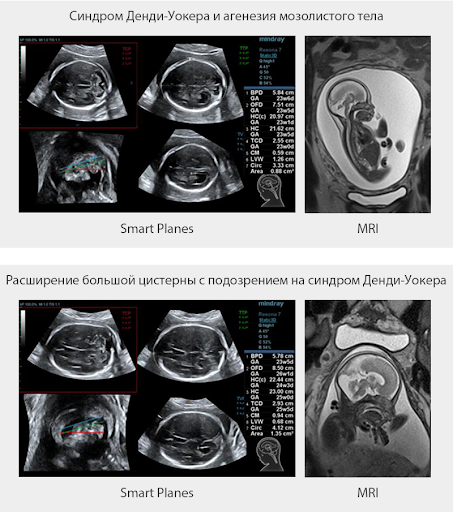

Smart Planes


Smart Planes — это удобный для пользователя инструмент, значительно повышающий эффективность сканирования за счет увеличения точности в сочетании с автоматизацией работы. Одного нажатия на клавишу достаточно, чтобы из 3D данных, полученных при сканировании мозга плода, немедленно получить стандартные плоскости сканирования ЦНС: MSP (медиальная сагиттальная плоскость), TCP (трансцеребральная плоскость), TTP (трансталамическая плоскость) и TVP (трансвентрикулярная плоскость), а также получаемые в них измерения (БПР, ОГ, ЛЗР, Поперечный Диаметр Мозжечка, Большая Цистерна и Ширина Бокового Желудочка)

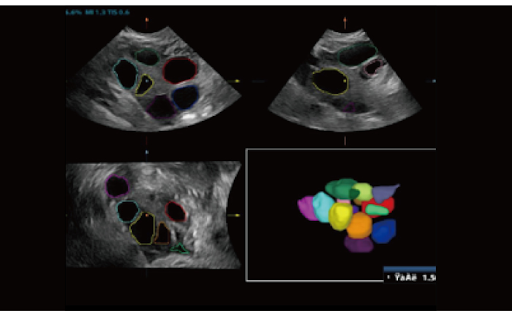

Smart FLC


Smart FLC автоматически определяет количество фолликулов и рассчитывает объем каждого из них используя 3D-данные яичника. Всё это обеспечивает точную оценку размера фолликулов, что особенно важно при ЭКО.

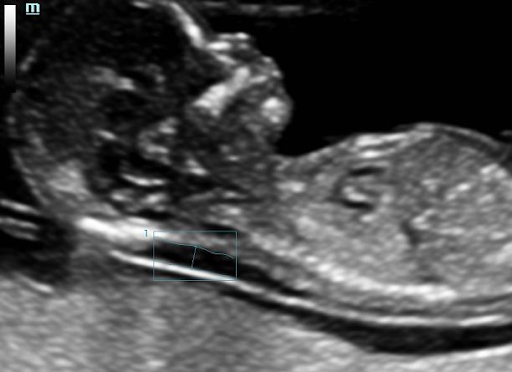

Smart OB/NT


Автоматическое измерение основных параметров фетометрии, включая БПР (обмер и вычисление бипариентального размера головы), ОГ (окружность головы), ДБК (длина бедренной кости), ОЖ (окружность живота), ЛЗР (лобно-затылочный размер головы) и ТВП (толщина воротниковой зоны) доступно с 11 недель беременности и реализуется одним нажатием кнопки – для лучшей повторяемости и воспроизводимости результатов.

Датчики:


C5-1U – конвексный датчик для фетальных и абдоминальных проверок, а также исследований мускульно-скелетной системы и периферийных сосудов. Поддерживает THI, Smart3D, iScape, Color M, Fusion Imaging и биопсию и работает на всех режимах, кроме CWD


SC8-2U – датчик для фетальных и абдоминальных исследований. Поддерживает THI, Smart3D, iScape, Color M, Fusion Imaging и работает на всех режимах кроме CWD


SC5-1U – датчик для фетальных и абдоминальных исследований, а также исследований мускульно-скелетной системы и периферийных сосудов. Поддерживает THI, Smart3D, iScape, Color M, Fusion Imaging и работает на всех режимах кроме CWD

DE11-3U – датчик для внутриполостных исследований и плода. Поддерживает THI, 4D, iScape, биопсию, Color M и работает на всех режимах кроме CWD


DE10-3U – датчик для внутриполостных исследований и плода. Поддерживает THI, 4D, iScape, биопсию, Color M и работает на всех режимах кроме CWD


D8-4U – датчик для фетальных и абдоминальных исследований. Поддерживает THI, 4D, iScape, Color M и работает на всех режимах кроме CWD


L14-6WU – линейный датчик для исследований брюшной полости, малых органов, скелетно-мышечной системы, поверхностных сосудов, а также в педиатрии. Поддерживает THI, Smart3D, iScape, биопсию и работает на всех режимах кроме CWD


L20-5U – линейный датчик для исследований малых органов, скелетно-мышечной системы, поверхностных сосудов. Прибор поддерживает THI, Smart3D, iScape и работает на всех режимах кроме CWD


L11-3U – линейный датчик для исследований органов брюшной полости, скелетно-мышечной системы, поверхностных сосудов, а также в педиатрии. Поддерживает THI, Smart3D, iScape, биопсию, а также эластографию малых органов, V Flow периферийных сосудов и работает на всех режимах кроме CWD


V11-3HU – датчик для исследований плода, трансректальных и трансвагинальных исследований, а также поверхностных сосудов, включая урологию. Прибор поддерживает THI, Smart3D, iScape, iScape, Color M и биопсию и работает на всех режимах кроме CWD


SP5-1U – секторный датчик для исследований брюшной полости, нейросонографии, а также детской и взрослой кардиологии. Датчик поддерживает THI, Smart3D, iScape, TDI, совмещенная картинка и контрастное изображение, а также биопсию и работает на всех режимах, включая CWD


L16-4HU – линейный интраоперационный датчик L-типа


LM16-4U – линейный датчик для исследований органов брюшной полости, скелетно-мышечной системы, поверхностных сосудов, а также в педиатрии. Поддерживает THI, Smart3D, iScape, биопсию, а также эластографию малых органов, V Flow периферийных сосудов и работает на всех режимах кроме CWD
