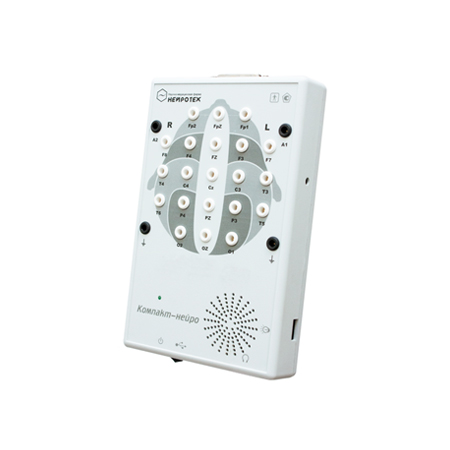

Представляет собой расширенную версию стандартного энцефалографа с увеличенным числом отведений.
Позволяет провести углубленное ЭЭГ-исследование в неврологической и психиатрической диагностике, а также в эпилептологии.
Дает возможность получать информацию о большем количестве зон мозга с целью выявления и уточнения локальных изменений.
Электроэнцефалограф (энцефалограф) предназначен для проведения рутинных (по общепринятым методикам) и углубленных исследований биоэлектрической активности головного мозга по произвольно выбираемым протоколам обследования.
Основное предназначение системы – диагностика эпилептических изменений в ЭЭГ, регистрация ЭЭГ сна и динамическая оценка функциональной активности мозга.
Запись производится по любому количеству (до 21) стандартных электроэнцефалографических отведений в монополярном или в биполярном режиме с возможностью параллельной записи видеоизображения пациента с помощью веб-камеры.
Во время регистрации ЭЭГ в реальном времени доступны прикладные функции:
- переключение масштабов времени, амплитуды, параметров фильтров в реальном времени,
- произвольные полосовые фильтры для выделения частотных диапазонов,
- контроль качества наложения электродов (измерение импеданса),
- фильтрация сетевых помех,
- выбор биполярных схем в реальном времени,
- запись по протоколу и без протокола, возможность менять последовательность проб в реальном времени,
- блокнот с указанием отметок событий.
В реальном времени и после регистрации доступны функции анализа ЭЭГ:
- спектральный анализ,
- топокартографический анализ 2D и 3D,
- корреляционный анализ,
- автоматическое обнаружение артефактов.
После регистрации доступны функции анализа ЭЭГ:
- автоматизированный поиск участков патологической активности,
- автоматизированное формирование отчета в текстовом и табличном виде,
- возможность записи обследования пациента на диск,
- импорт/экспорт проведенных обследований,
- экспорт сигналов ЭЭГ в форматах EDF и CSV,
- удаленное описание обследований через облачное хранилище или сетевой диск.
Основные особенности:
- Удобная база данных позволяет быстро заполнить информацию о пациенте.
- Возможность параллельной записи видеоизображения с двух и более камер.
- Регистрация ЭЭГ по заранее сформированным протоколам и возможность создания пользовательских протоколов.
- Контроль качества наложения электродов по межэлектродному сопротивлению в реальном времени.
- Возможность передачи обследований и отчетов с помощью облачного хранилища.
- Автоматическое описание функциональных проб в отчете.
- Применение цифровых фильтров как в реальном времени, так и после завершения регистрации сигналов.
- Обследование можно экспортировать в форматы CSV, EDF, EDF+ и обработать с помощью известных международных программ: LORETA, EEGLAB, BESA, CURRY и др.
Основные виды обработки ЭЭГ:
- автоматизированный режим выделения артефактов,
- автоматизированный поиск участков патологической активности, в том числе для длительных записей,
- спектральный, корреляционный анализ,
- топографическое 2D и 3D картирование в реальном времени,
- расчеты межполушарной асимметрии, индекса и частоты ритмов.
Технические характеристики:
| Количество каналов | 21 |
| Подключение к компьютеру | USB |
| Рабочая полоса частот усилителя | 0-80 Гц |
| Частота дискретизации по каждому из каналов | 500 Гц |
| Среднеквадратическое значение шума, приведённое ко входу | не более 1,5 мкВ |
| Диапазон амплитуд измеряемых сигналов | +/-0,8 В |
| Разрядность АЦП | 24 |
| Устойчивость к электростатическим разрядам | 8 кВ |
| Электропитание | +5 В (от порта USB) |
Фоностимулятор:
| Диапазон громкости импульса | 0-2 Вт |
| Длительность импульсов | 10 мс — 250 мс |
| Частота следования импульсов | 0,5 Гц - 60 Гц |
Фотостимулятор:
| Тип стимулятора | светодиодный |
| Длительность импульсов | 10 мс — 250 мс |
| Частота следования импульсов | 0,5 Гц - 60 Гц |
Комплектация:
- Аппаратный блок (1 шт.)
- Кабель USB (1 шт.)
- Отводящие, общие и запасные электроды (чашечковые) (25 шт.)
- Референтный электрод в виде ушной прищепки (3 шт.)
- Общий электрод с лентой для фиксации (1 шт.)
- Провод общего электрода (1 шт.)
- Универсальный (регулируемый по размеру) шлем для фиксации отводящих электродов (2 шт.)

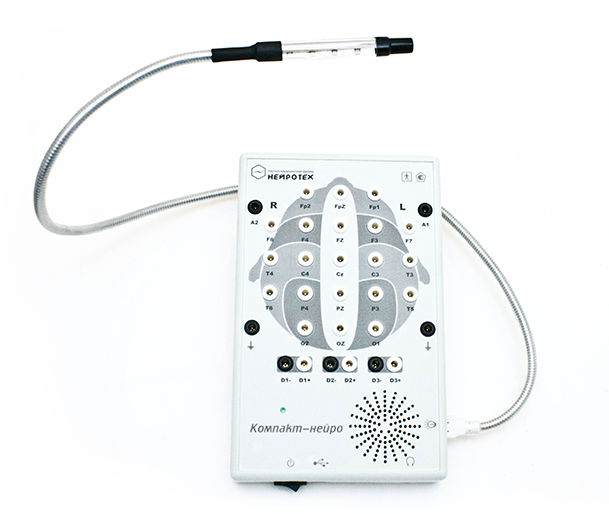

- Светодиодная лампа для фотостимуляции (1 шт.)
- Крепление для фотостимулятора к прибору (1 шт.)
- Web-камера (1 шт.)
- Гель электродный (1 шт.)
- Специализированная подставка под прибор (1 шт.)
- Крепление для прибора к стойке (1 шт.)
- Флеш накопитель памяти с программным обеспечением (1 шт.)
- Калибровочный провод (1 шт.)
- Эксплуатационная документация (1 компл.)
