В отличие от конкурентных беспроводных систем он обеспечивает полноценную частотную электроэнцефалографическую полосу, имеет миниатюрные размеры, предельную защиту от двигательных артефактов, а также устойчивую радиосвязь с компьютером в пределах 10-15 м.
Система проведения полиграфических исследований «Нейрополиграф» соответствует всем стандартам оснащения кабинета функциональной диагностики, согласно Приказу Министерства здравоохранения РФ от 26 декабря 2016 года №997н «Об утверждении правил проведения функциональных исследований».
Беспроводная система «Нейрополиграф» соответствует Перечню оборудования для оснащения и переоснащения медицинских организаций по Приказу МЗ РФ №1112н от 19.10.2020 г.
Основные особенности:
- Беспроводной электроэнцефалограф необходим для проведения мониторинга биопотенциалов головного мозга, с параллельной регистрацией сигналов трех полиграфических каналов: ЭМГ, ЭКГ и ЭОГ.
- Запись производится синхронно в реальном времени на компьютер и на встраиваемую SD-карту.

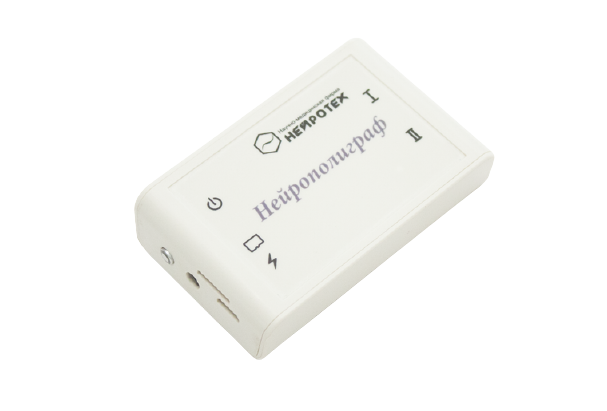

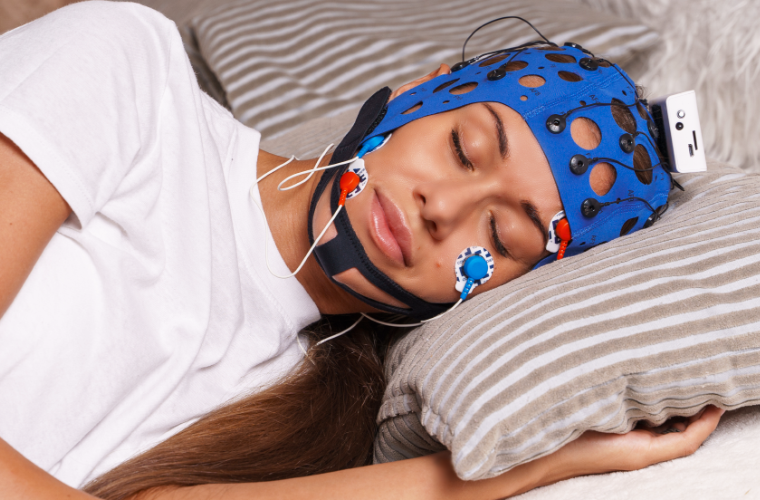

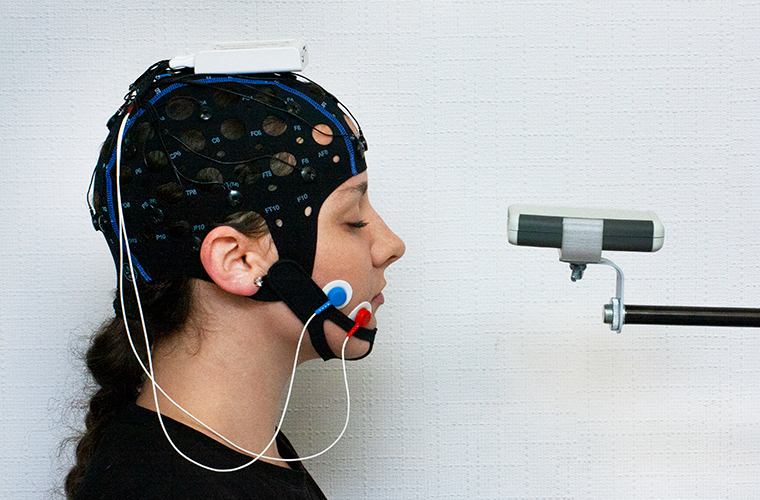

- Прибор устанавливается на голове пациента. Эти решения позволяют добиться высококачественной записи ЭЭГ как в стационарных условиях, так и в свободном передвижении пациента без привязки к компьютеру, кабинету или даже лечебному учреждению.
- Единая электродная система, позволяет без существенных затруднений использовать прибор для пациентов с различными размерами черепов, в том числе для грудных детей.
- Прибор допускается использовать и при рутинных исследованиях. Для этого он может комплектоваться беспроводным фотостимулятором. Таким образом, он представляет собой универсальную систему высококачественной регистрации ЭЭГ.
Перед стартом работы прибора доступны следующие функции:
- запись данных о пациенте в базу,
- выбор монополярной схемы размещения и рабочих каналов (при необходимости),
- установка значений фильтров,
- выбор или создание протокола регистрации,
- проверка качества наложения электродов.
В реальном времени доступны следующие прикладные функции:
- переключение масштабов времени, амплитуды, параметров фильтров,
- произвольные полосовые фильтры для выделения частотных диапазонов,
- контроль качества наложения электродов (измерение импеданса),
- фильтрация сетевых помех,
- выбор биполярных схем,
- запись по протоколу и без протокола, возможность менять последовательность проб,
- блокнот с указанием отметок событий,
- мониторинг видеоизображения с нескольких камер.
В реальном времени и после регистрации доступны следующие функции анализа ЭЭГ:
- спектральный анализ,
- топокартографический анализ 2D и 3D,
- корреляционный анализ,
- автоматическое обнаружение артефактов.
После регистрации доступны следующие функции анализа ЭЭГ:
- восстановление потерянных пакетов энцефалограммы с SD карты,
- автоматизированный поиск участков патологической активности,
- автоматизированное формирование отчета в текстовом и табличном виде,
- возможность записи обследования пациента на диск вместе с видеоизображением,
- импорт/экспорт проведенных обследований,
- экспорт сигналов ЭЭГ в форматах EDF и CSV,
- удаленное описание обследований через облачное хранилище или сетевой диск.
Преимущества:
- Удобная база данных позволяет быстро заполнить информацию о пациенте.
- Возможность параллельной записи видеоизображения с двух и более камер.
- Регистрация ЭЭГ по заранее сформированным протоколам и возможность создания пользовательских протоколов.
- Контроль качества наложения электродов по межэлектродному сопротивлению в реальном времени.
- Возможность передачи обследований и отчетов с помощью облачного хранилища.
- Автоматическое описание функциональных проб в отчете.
- Применение цифровых фильтров как в реальном времени, так и после завершения регистрации сигналов.
- Обследование можно экспортировать в форматы CSV, EDF, EDF+ и обработать с помощью известных международных программ: LORETA, EEGLAB, BESA, CURRY и др.
- Возможность восстановления данных ЭЭГ с флеш карты, в случае если пациент вышел за радиус действия антенны.
Основные виды обработки ЭЭГ:
- автоматизированный режим выделения артефактов,
- автоматизированный поиск участков патологической активности, в том числе для длительных записей,
- спектральный, корреляционный анализ,
- топографическое 2D и 3D картирование в реальном времени,
- расчеты межполушарной асимметрии, индекса и частоты ритмов.
Технические характеристики:
| Количество каналов ЭЭГ | 21 |
| Количество полиграфических каналов | 3 |
| Подключение к компьютеру | беспроводное 2,4 ГГц |
| Рабочая полоса частот усилителя | 0-80 Гц |
| Частота дискретизации по каждому из каналов | 500 Гц |
| Среднеквадратическое значение шума, приведённое ко входу | не более 1,5 мкВ |
| Диапазон амплитуд измеряемых сигналов | +/-0,8 В |
| Разрядность АЦП | 24 |
| Устойчивость к электростатическим разрядам | 8 кВ |
| Время работы между зарядами аккумулятора | не менее 12 ч |

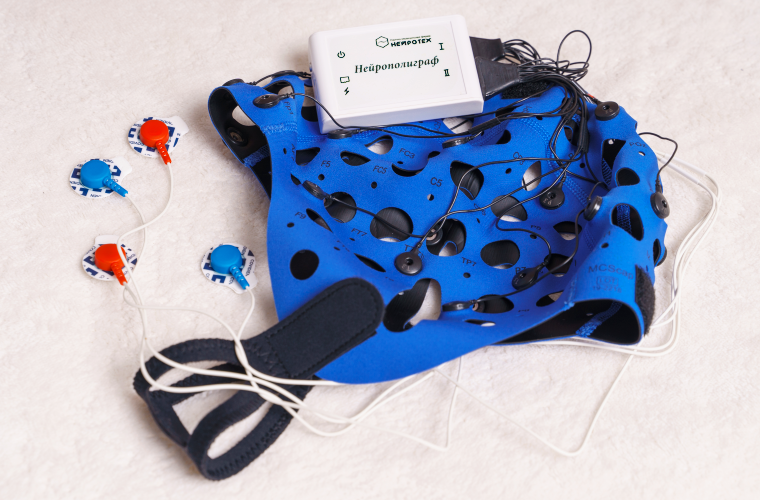

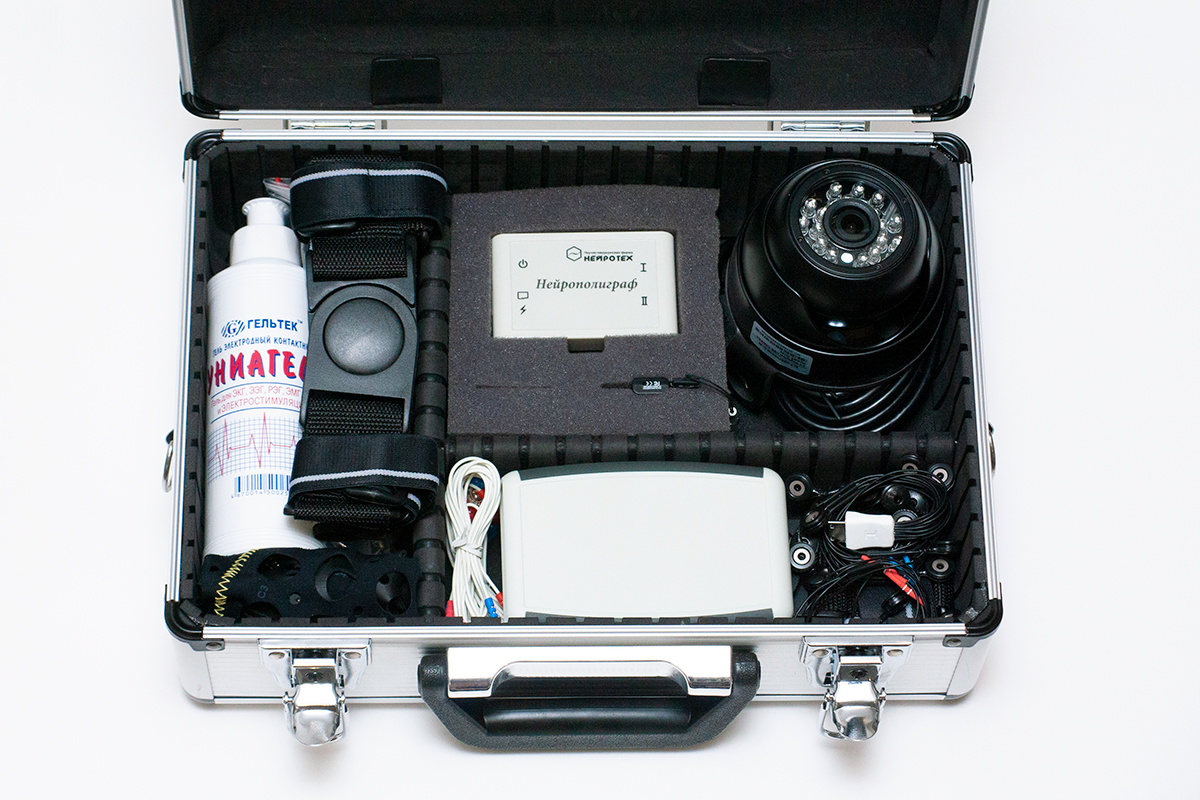

Комплектация:
- Электроэнцефалограф (1 шт.)
- Устройство связи с ПК (1 шт.)
- Кабель отведения с ЭЭГ электродами на 16 каналов (1 шт.)
- Кабель отведения для 5 ЭЭГ и 3 полиграфических каналов (1 шт.)
- Шапочка для фиксации ЭЭГ электродов (1 шт.)
- Пояс нагрудный для крепления ЭЭГ шлема (2 шт.)
- Гель электродный 250 гр./бут (1 шт.)
- Система ввода геля под электроды (1 шт.)
- Web-камера (1 шт.)
- Камера для ночного видеонаблюдения с ИК подсветкой (1 шт.)
- Специализированная подставка под камеру (2 шт.)
- Зарядное устройство (1 шт.) и кабель USB (1 шт.)
- Флеш накопитель памяти с программным обеспечением (1 шт.)
- Флеш-карта (1 шт.) и устройство чтения флеш-карт (USB адаптер) (1 шт.)
- Комплект одноразовых поверхностных электродов для ЭМГ (50 шт.)
- Эксплуатационная документация (1 компл.)
