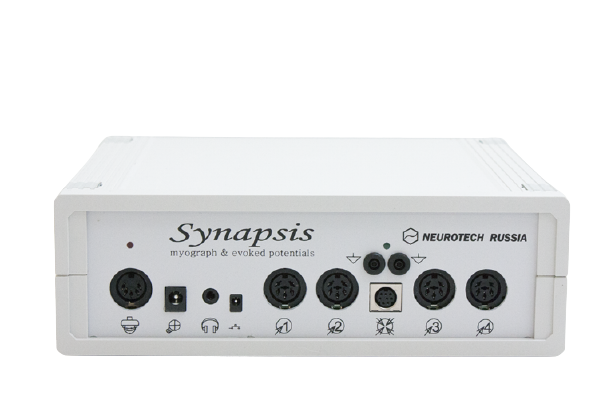

Электромиограф «СИНАПСИС» с блоком исследования вызванных потенциалов позволяет провести как спектр общепринятых электромиографических методик, так и регистрацию вызванных потенциалов основных модальностей (зрительные, акустические, соматосенсорные, когнитивные).
Миограф «Синапсис» с ВП соответствует Перечню оборудования для оснащения и переоснащения медицинских организаций по Приказу МЗ РФ №1112н от 19.10.2020 года (код вида мед. изделия 152550 "Аппарат для регистрации вызванных потенциалов, медленных потенциалов").
Работа с прибором производится по одному, двум или четырем стандартным отведениям в реальном времени.
Может с одинаковой эффективностью применяться как в стационарных условиях, так и при выездах (не требует питания 220 В).
При разработке применен ряд инновационных технических решений, позволяющих регистрировать максимально качественную электромиограмму (ЭМГ) с крайне низким уровнем шумов и помех.

Электромиографическая система «Синапсис» позволяет проводить электронейромиографические методики:

  • анализ интерференционной, спонтанной, интегральной электромиограммы,
  • турн-амплитудный и спектральный анализ,
  • анализ потенциалов двигательных единиц,
  • расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам,
  • определение характеристик F-волны,
  • анализ H-рефлекса, мигательного рефлекса,
  • анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию,
  • анализ реципрокности.

Данная конфигурация миографа оснащается дополнительными аксессуарами, позволяющими провести:

  • зрительные вызванные потенциалы на вспышку света и обращаемое шахматное поле,
  • длинно- и коротколатентные акустические вызванные потенциалы,
  • соматосенсорные вызванные потенциалы,
  • когнитивные вызванные потенциалы.
В качестве дополнительных, в системе реализованы стоматологические методики для оценки действия жевательных и мимических мышц.

Основные особенности:

  • База данных для хранения информации по пациентам и результатов обследования.
  • Программное управление всеми параметрами регистрируемых сигналов и стимулирующих воздействий.
  • Автоматическое и автоматизированное обнаружение требуемых для анализа участков электромиограммы.
  • Алгоритмы цифровой обработки сигналов для классификации, расчетов и графических представлений.
  • Формирование отчетной формы.

Технические характеристики:

Количество каналов 4
Подключение к компьютеру USB
Рабочая полоса частот усилителя (на уровне –3 дБ) 0 – 10 кГц
Частота дискретизации по каждому из каналов 40 кГц
Среднеквадратическое значение шума, приведённое ко входу не более 6 мкВ
Диапазон амплитуд измеряемых сигналов 0,1 мкВ – 200 мВ
Динамический диапазон АЦП 100 дБ
Разрядность АЦП 24
Нижняя граница полосы пропускания 0 Гц – 1000 Гц
Верхняя граница полосы пропускания 1 Гц – 10000  Гц
Электропитание +5 В (от порта USB)

Электростимулятор

Тип токовый
Амплитуда импульсов 0 – 100 мА
Шаг управления амплитудой импульсов 1 мА
Длительность импульсов 10 мкс – 1 мс
Шаг перестройки длительности импульсов 10 мкс
Частота следования импульсов 0 – 50 Гц

Фоностимулятор

Диапазон громкости импульсов 0 – 120 Дб
Шаг управления громкостью 1 Дб
Режимы подачи импульсов сжатие, разрежение, попеременно
Каналы только на левую сторону, только на правую сторону, на обе стороны одновременно
Длительность импульсов 50 – 1000 мкс
Частота следования импульсов 0 – 50 Гц

Фотостимулятор

Тип стимулятора светодиодный
Длительность импульсов 0,1 мс – 500 мс
Частота следования импульсов 0 – 50 Гц

Стимулятор типа «шахматный паттерн»

Тип стимулятора дополнительный монитор
Наборы полей 4x3, 8x6, 16x12, 32x24, 64x48
Режимы изображения шахматное поле, горизонтальные полосы, вертикальные полосы
Область отображения полный экран, верхняя/нижняя полуплоскость экрана, левая/правая полуплоскость, любая четверть экрана
Маркер для фиксации взгляда пациента по всему полю
Частота следования импульсов 0 – 50 Гц

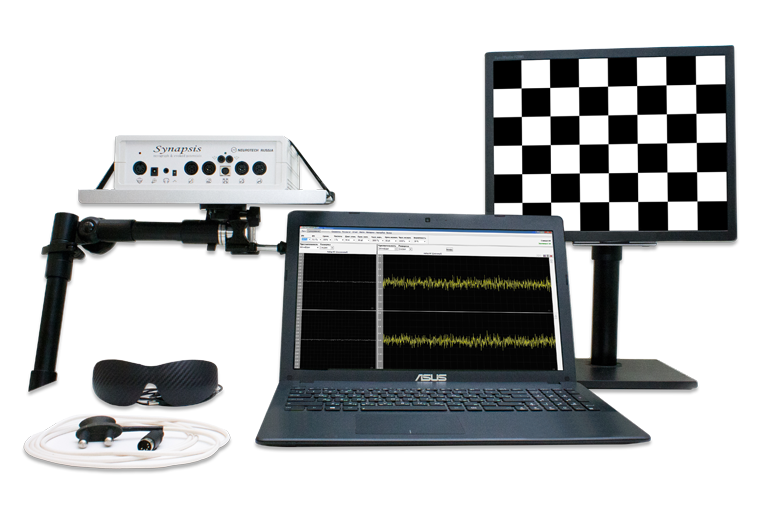

Комплектация:
  • Аппаратный блок (1 шт.)
  • Кабель USB (1 шт.)
  • Отводящий провод (5 шт.)
  • Объединенный провод (многоканальный) (1 шт.)
  • Стимуляционный электрод с фетровыми прокладками (1 шт.)
  • Стимуляционный электрод вилочковый (1 шт.)
  • Провод общего электрода (2 шт.)
  • Провод для игольчатых электродов (2 шт.)
  • Отводящий электрод (10 шт.)
  • Общий электрод («земляной») с лентой для крепления (2 шт.)
  • Игольчатые электроды (25 мм - 2 шт, 50 мм - 3 шт.)
  • Адаптеры для одноразовых ЭМГ электродов (8 шт.)
  • Упаковка одноразовых электродов (50 шт.)
  • Электроды для проведения ВП под пасту Ten20 (5 шт.)
  • Наушники для акустических ВП (1 шт.)
  • Монитор для ВП на шахматный паттерн (1 шт.)
  • Гель электродный (1 шт.)
  • Паста Ten20 (1 шт.)
  • Гель абразивный NuPrep для подготовки кожи (1 шт.)
  • Светодиодные очки для зрительных ВП (1 шт.)
  • Пластырь (1 шт.)
  • Лента сантиметровая (1 шт.)
  • Калибровочный провод (1 шт.)
  • Специализированная подставка под прибор (1 шт.)
  • Флеш накопитель памяти с программным обеспечением (1 шт.)
  • Эксплуатационная документация (1 компл.)
