• Дезинфекционная кабина NMK предназначена для обработки жидким дезинфицирующим средством открытых участков тела, одежды, обуви, снаряжения и средств индивидуальной защиты с целью предотвращения попадания в помещение микроорганизмов, вирусов и спор плесени.
  • Дезинфекционная кабина NMK может быть установлена в любом офисном, производственном, образовательном или ином учреждении.

Дезинфекционная кабина NMK выделяется следующими преимуществами:

  • Доступная цена
  • Простота эксплуатации и обслуживания
  • Надёжный металлический корпус
  • Прочное, устойчивое основание
  • Наличие антибактериального мата
  • 11 мелкодисперсных форсунок
  • Регулировка времени обработки пользователя
  • Создание равномерного объёмного дезинфицирующего тумана
  • Производится на нашем предприятии в г. Минске (Беларусь)

Принцип работы очень прост.

  • Пользователь заходит в центр кабины, через 1-2 секунды срабатывают форсунки, создающие лёгкое «облако» из дезинфицирующей жидкости.
  • Обработка завершена.
  • Пользователь также может просто пройти через рамку, не задерживаясь в центре если дезинфицирующая обработка не требуется.
  • В таком случае форсунки не сработают.

В комплект поставки входит:

  • Кабина с предустановленной проводкой и блоком управления
  • Подставка для бака с дезинфицирующей жидкостью
  • Бак для дезинфицирующего средства
  • Антибактериальный мат
  • Технический паспорт и руководство по эксплуатации

Конструкция и устройство:

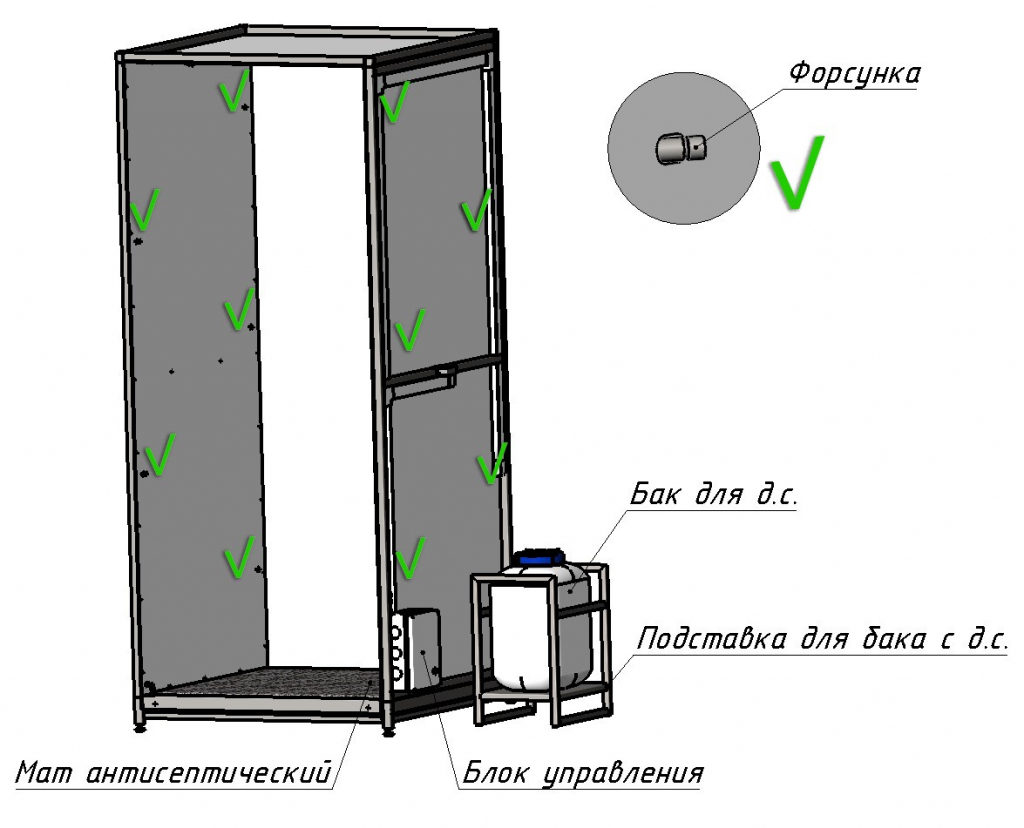

  • Расположение основных рабочих элементов и комплектующих дезинфектора представлено на рис.1.
  • Конструктивно дезинфектор состоит из металлического окрашенного корпуса с устойчивой рамой в основании. Внутри корпуса с обеих сторон установлены форсунки для распыления дезинфицирующего средства. Датчик обнаружения объекта в зоне распыления установлен на правой боковой стене дезинфектора.

рис 1

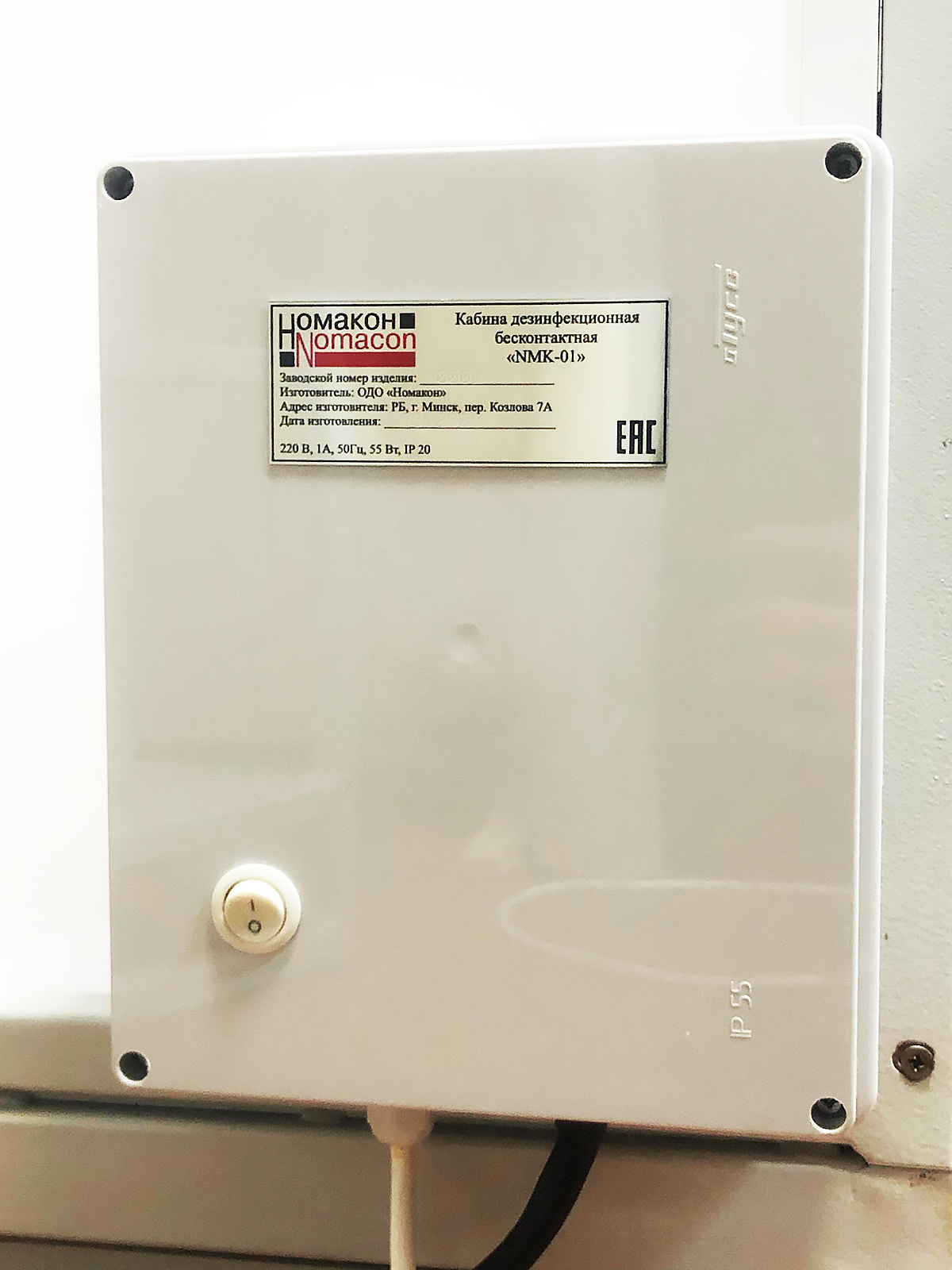

Внутри корпуса блока управления находится:

  • Мембранный насос
  • Реле
  • Микроконтроллер
  • Автомат защиты
  • Преобразователь напряжения питания сети 230В±10В переменного тока в 12В постоянного тока

Внутри камеры дезинфекции находится:

  • Датчик препятствия, определяющий наличие пользователя внутри камеры и запускающий цикл распыления дезинфицирующего средства
  • 11 распылительных форсунок
  • Светодиоды, сигнализирующие о начале и окончании выполнения цикла распыления
  • Мат антисептический

В баке для дезинфицирующего средства находится поплавковый датчик уровня жидкости.

При малом количестве жидкости в баке, установленный в этот бак датчик уровня подаст сигнал на контроллер об отключении питания насоса и на блоке датчика препятствия начнет моргать красный светодиод.

Принцип работы:

  • Работа дезинфектора происходит по следующему принципу:
  • После обнаружения датчиком пользователя внутри дезинфекционной камеры подается сигнал для начала работы насоса (с задержкой 1 секунда), который из бака подает дезинфицирующее средство по трубкам к форсункам и происходит распыление.
  • Объем распыляемого средства зависит от времени работы насоса.
  • Часть дезинфицирующего средства, не попавшая на кожные покровы, одежду, обувь, снаряжение оседает на антисептическом мате, либо через отверстия в раковине под матом попадает в поддон для сбора отработанного средства.

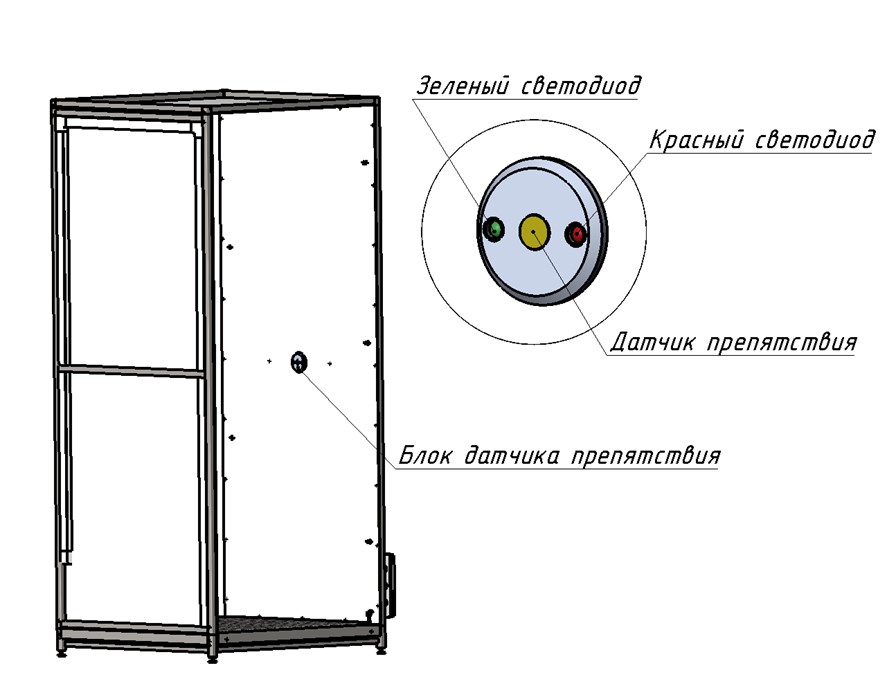

  • У подключенного и готового к эксплуатации дезинфектора должен светиться красный светодиод на блоке датчика препятствия (рис.2).

Для проведения дезинфекции пользователь должен выполнить следующие действия:

  • Зайти в внутрь камеры дезинфекции и занять положение в центре антисептического мата
  • При обнаружении пользователя загорится зеленый светодиод, сообщающий о начале запуска цикла дезинфекции
  • По окончанию отработки цикла распыления дезинфицирующего средства выйти из камеры, когда вновь загорится красный светодиод, сигнализирующий об окончании обработки
  • При необходимости повторной обработки необходимо остаться внутри дезинфекционной камеры до следующего запуска цикла обработки (3-4 сек)


Технические характеристики:

Характеристика Значение
Габариты корпуса (ВхГхШ), мм. 2130х975х902
Вес нетто, кг, не более 89
Вес брутто, кг, не более 105
Объема бака с д. с., л 20
Время обработки, сек. 3-5
Расход д.с. за цикл, мл. 15-30
Номинальное напряжение, В 230±10%
Номинальная частота переменного тока, Гц 50
Максимальный потребляемый ток, А 0,5
Степень защиты по ГОСТ 14254 IP20
Мощность, Вт 55
Материал корпуса Сталь, поликарбонат
Количество распылительных форсунок, шт. 11
Температурный режим эксплуатации, ºС +5…+30
Тип д. с. Д. с. для обработки кожных покровов
Сигнализация о недостаточном количестве д.с. Световая
Средняя наработка на отказ, число циклов распыления, не менее 300 000
