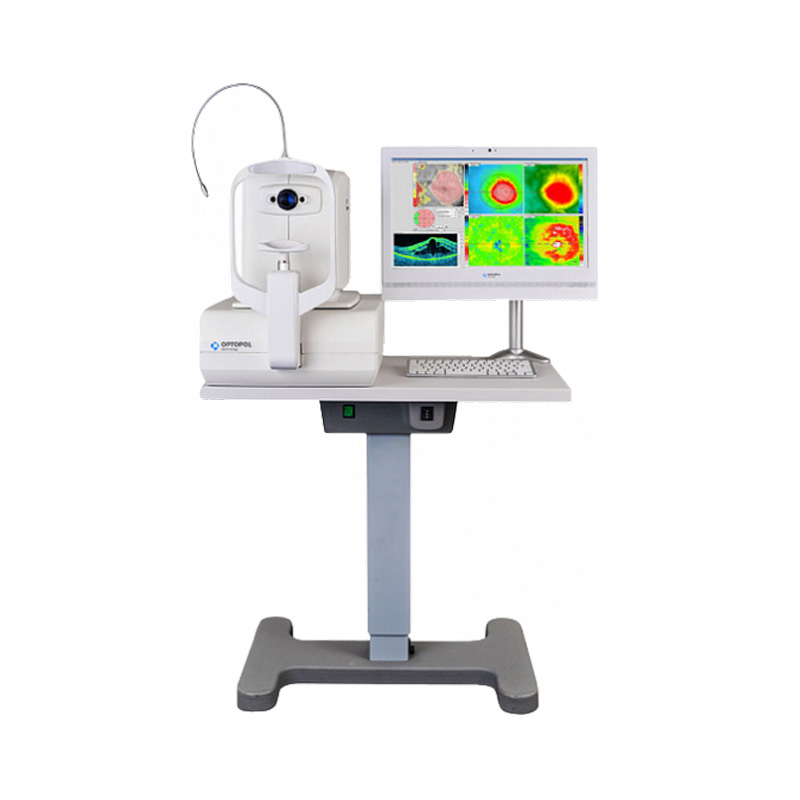

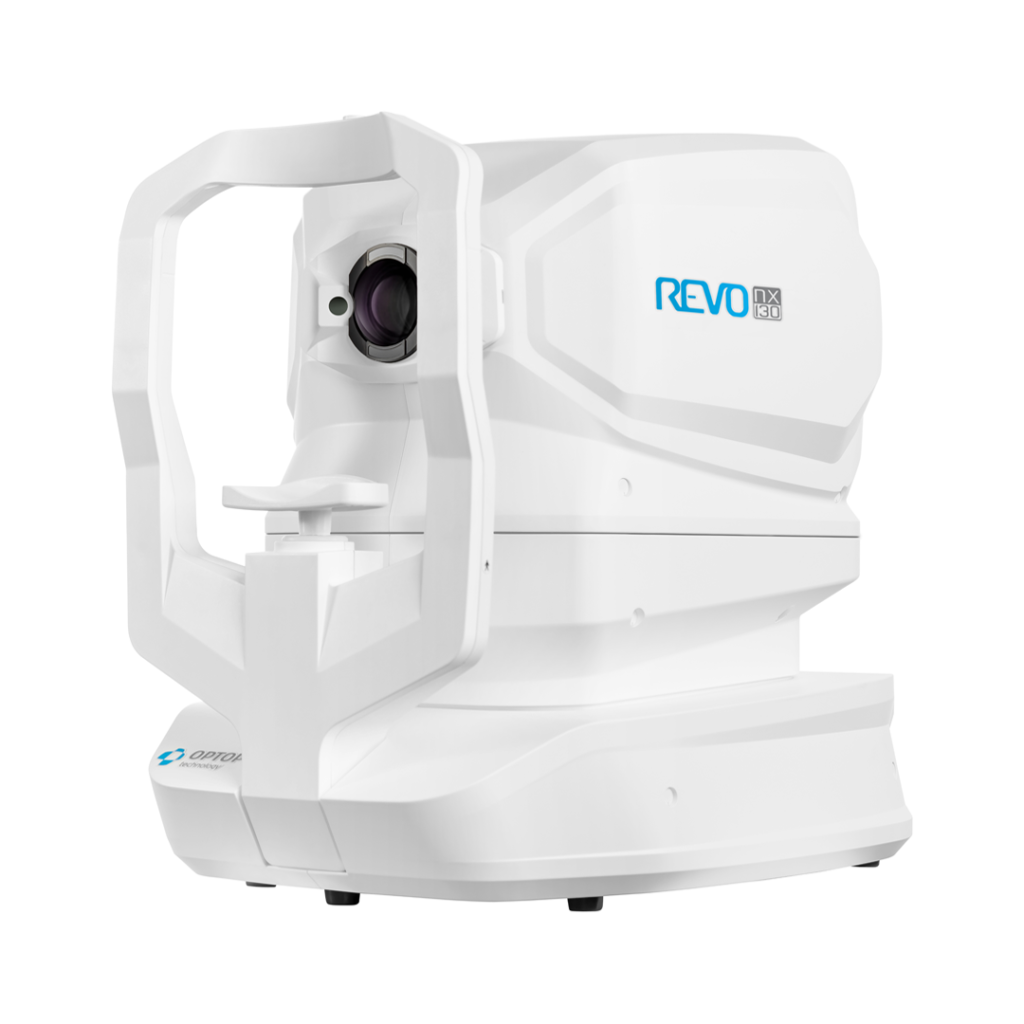

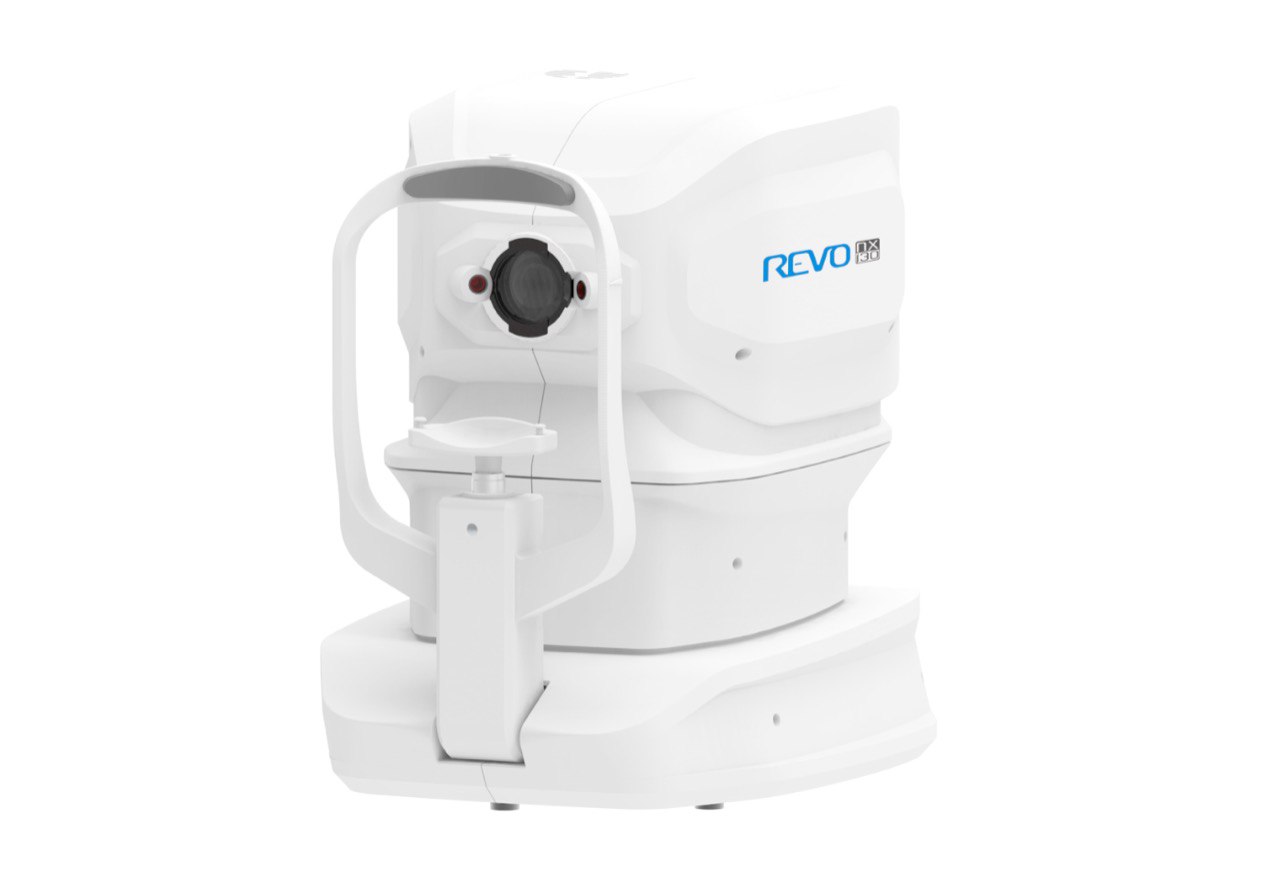

Спектральный когерентный томограф REVO (производства Optopol) представляет собой современный медицинский прибор для оптической неинвазивной визуализации глазной сетчатки, при которой ткань исследуется методом распространения света в отдельных слоях этой ткани.

С помощью этого устройства эффективно исследуются макула (центр сетчатки глаза), диск зрительного нерва, передний отрезок глаза.

Технические характеристики

  • оптическое разрешение – 5 мкм;
  • цифровое разрешение – 2,6 мкм;
  • скорость сканирования – 130 000 А-сканов/сек;
  • длина скана (на сетчатке) – 5-12 мм;
  • глубина сканирования – 2,4 мм;
  • коррекция аметропии – от -25 Д до +25 Д;
  • методы выполнения сканирования – автоматический/полуавтоматический.

В серии когерентных оптических томографов REVO был разработан обновленный модельный ряд, получивший улучшенные технические параметры и модернизированное ПО.

Разработчики в новом оборудовании реализовали технологию СОКТ (спектральная оптическая когерентная томография) – современный метод визуализации, значительно расширяющий возможности диагностирования патологии сетчатки глаза, зрительного нерва, роговицы, склеры. При этом обеспечивается глубокий анализ морфологических изменений глазных структур.

Возможные виды анализов

  • анализ сетчатки – исследуются толщины сетчатки, комплекса GCL+IPL, комплекса RNFL+GCL+IPL, деформация RPE, толщины RNFL и RPE, девиация относительно НБД;
  • анализ глаукомный – исследуются морфология ДЗН, RNFL, DDLS, анализируются клетки ганглиозные в комплексах RNFL+GCL+IPL/GCL+IPL, производится анализ симметрии и прогрессии;
  • анализ переднего отрезка глаза – включает пахиметрию, карту эпителия, LASIK flap; производятся анализ угла и коррекция ВГД для пневмотонометрии.

В томографах серии REVO предусмотрена система автоматического наведения/съемки, функционирование которой обеспечивают 3 двигателя шагового типа и 2 встроенные камеры. Наличие этой системы позволяет оператору томографа и пациенту выбирать любое оптимальное друг для друга взаимное расположение.

Входящая в состав томографа система pSLO служит для качественной реконструкции сосудов, находящихся в зоне сканирования, что необходимо для эффективного выполнения последующих динамических исследований в этом месте.

Преимущества

  • Прибор автоматически идентифицирует 8 слоев сетчатки.
  • Предусмотрена 3D-визуализация.
  • Возможна визуализация по принципу "от угла до угла".
  • Устройство обеспечивает высокую степень детализации стекловидного тела.
  • Имеется русскоязычный сервис голосовых подсказок.
  • Томограф оснащен комфортным, интуитивно понятным интерфейсом.

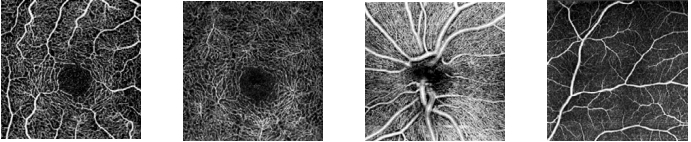

Ангиография SOCT

Является безопасной технологией без применения красителя, с ее помощью можно сделать видимым микроциркуляторное русло сетчатки глаза. Течение крови и полноценная визуализация предоставляют важные недостающие сведения для обнаружения болезней сетчатки. Сканированные изображения ангиографии помогают исследованиям сосудистой сети макулы, периферии и оптического диска. Эта процедура производится за очень маленький промежуток времени – 1,6 секунды при разрешающей способности "стандарт" или приблизительно 3 секунды при разрешающей способности "высокая".

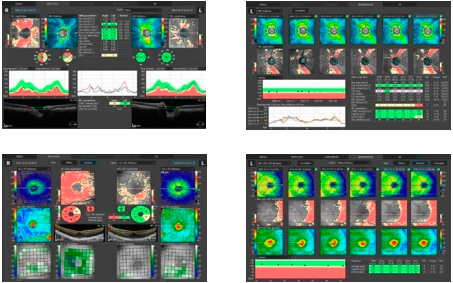

Глаукома

Различные средства для исследования глаукомы, для анализа количественных характеристик слоя нервных волокон, ганглиозных клеток и вершины оптического нерва с составлением шкалы возможности дефекта диска дают возможность максимально точно провести анализ и слежение за течением глаукомы во времени.

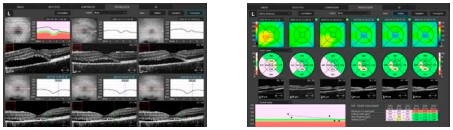

Наблюдение

Встроенная высокоточная функция сканирования и различение системы кровеносных сосудов Revo дает возможность проводить качественное сравнение релевантных и прошедших сканированных изображений. Специалист получает возможность наблюдать за переменами в морфологии и диагностировать смену тенденций прогрессирования.

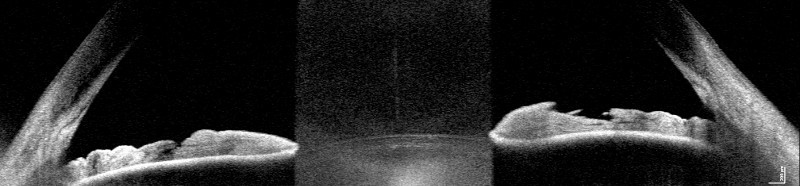

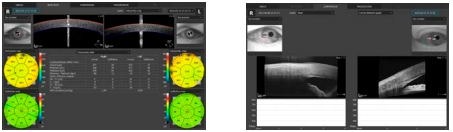

Передняя камера

Чтобы провести обычное исследование состояния фронтальной камеры не нужны вспомогательные линзы. Благодаря этому доктор, обследующий пациента, оперативно производит сканирование. Сведение результатов для обоих глаз дает возможность идеально точно провести оценку ситуации на фронтальном участке. Вспомогательный адаптер, идущий в комплекте с инструментом, расширяет диапазон использований при обследовании передней камеры.

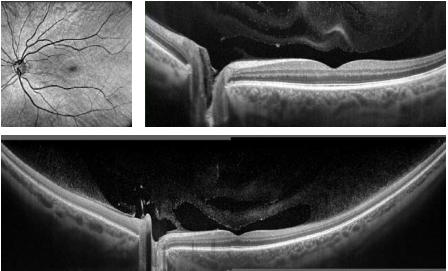

Скан широкого поля обзора

Центрированное сканирование широкого поля обзора 12х12мм – это наилучший способ диагностики сетчатки пациента. Полноценное сканирование в томограммах с большим разрешением позволяет обнаружить практически все нежелательные трансформации на начальных стадиях. Периферийное сканирование дает возможность обнаружить болезни дальней периферии.

slan _shirogoko_polya.png

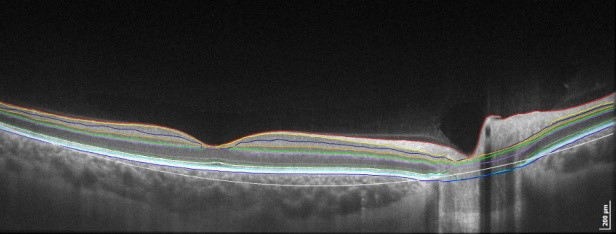

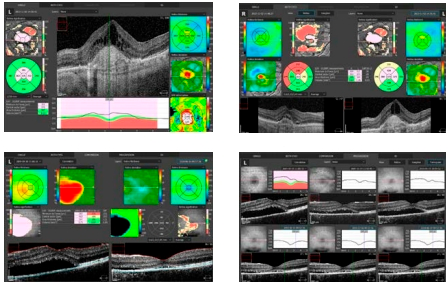

Cетчатка

Одно отсканированное изображение макулы в 3D позволяет провести диагностику сетчатки и глаукомы. ПО в автоматическом режиме различает 8 слоев сетчатки, это необходимо для качественного исследования и формирования диаграммы изменений в здоровье больного человека. Наличие совершенно разных методик обработки результатов и презентации дает возможность отдать предпочтение наиболее действенной для пациента, увеличивая эффективность работы.


Примеры изображений

Снимок экрана 2024-08-20 170837.png

Технические характеристики

Технология spectral domain OCT
Режимы измерений 3D сканирование, растр, кросс, радиальное сканирование, линейный скан
Фиксация Внешняя и внутренняя (OLED дисплей)
Источник света 830 нм, полоса пропускания 50 нм
Аксиальное разрешение 5 мкн ( цифровое 2,6 мкм)
Поперечное разрешение 12 – 18 мкн
Глубина сканирования 2.4 мм
Скорость сканирования 130 000 А-сканов/сек
Ширина В-скана 12 мм
Разрешение В-скана 2048
Минимальный диаметра зрачка 3 мм
Размер сканирования переднего отрезка 16 мм
Диапазон диоптрийной компенсации От -25D до +25D
Опциональные модули Ангиография, биометрия, кератотопография
Размеры 382x556x469 мм (Ш x Г x В)
Вес 23 кг
Напряжение 230 В, 50 Гц / 115 В, 60 Гц
