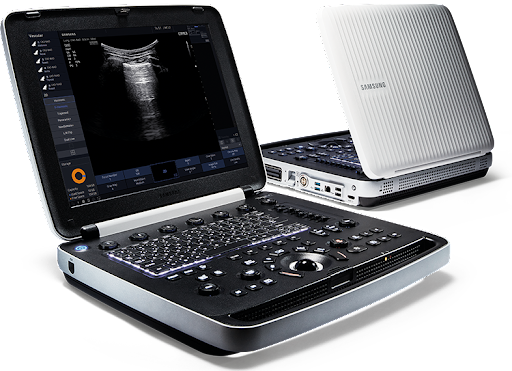

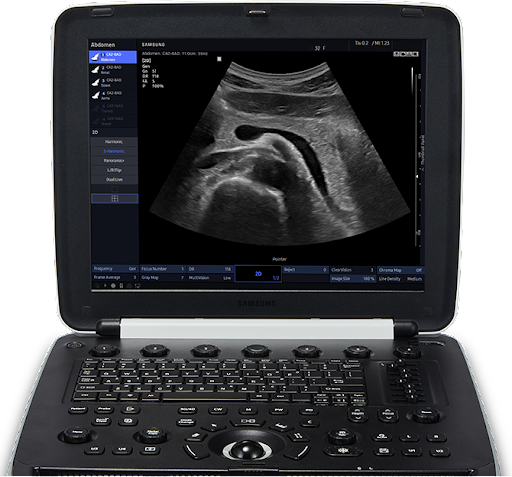

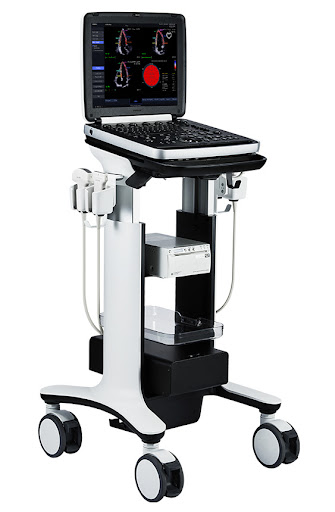

Samsung НМ70 EVO

Опции

Качество изображения

• ClearVision — фильтрует изображения в реальном времени. Удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.

• MultiVision — уменьшает количество артефактов и улучшает детализацию изображения.

• 3D/4D — модуль статической реконструкции и объемного сканирования в реальном времени с высокой частотой кадров 4D.

• Пакет опций 3D XI — объемная ультразвуковая томография.

• Panoramic — панорамное сканирование.

Акушерство и гинекология

• Biometry assist — автоматически вносит результаты акушерских измерений фетометрии плода (БПР, ОГ, ОЖ, ДБК).

• 5D NT — автоматически измеряет ТВП и интракраниальное пространство плода в режиме объемного сканирования.

• 5D Follicle — измеряет фолликулы в режиме объемного сканирования.

• Crystal Vue — реконструирует прозрачное 3D-УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости.

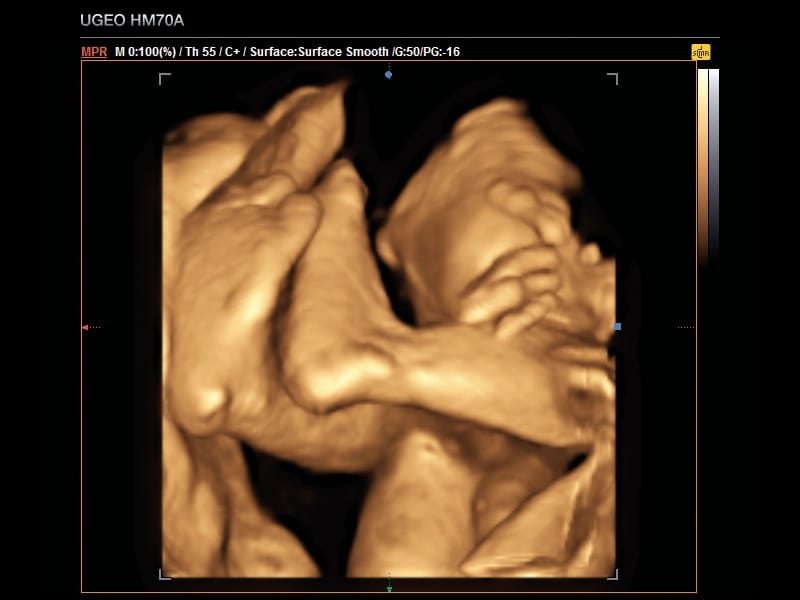

• Realistic Vue — реконструирует реалистичное 3D-УЗИ, накладывая виртуальный источник света на объемное изображение. Процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.

• STIC — формирует объемную динамическую визуализацию сердца плода.

• 2D NT — полуавтоматически измеряет толщину воротникового пространства (маркер синдрома Дауна).

• Labor Assist — автоматическое измерение угла прогрессии, отражающего положение головы плода во втором периоде родов.

Кардиология

• Кардиопакет: тканевый допплер (TDI), анатомический М-режим, цветной М-режим (CM), специализированные кардиологические расчеты.

• Модуль синхронизации с ЭКГ.

• CW — постоянно-волновой допплер.

• Strain+ — недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца.

• Stress Echo — стресс-эхокардиография с физической и фармакологической нагрузками.

• Модуль Auto IMT — автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.

Хранение данных

• SonoView — архивирует статические и динамические изображения в базе данных, копирует изображения на внешние накопители, позволяет проводить измерения в архиве.

• Кинопамять — автоматически записывает в видеоформате фрагмент исследования. Его можно перематывать, редактировать, проводить в нем расчеты и записывать на внешний носитель.

Дополнительные возможности

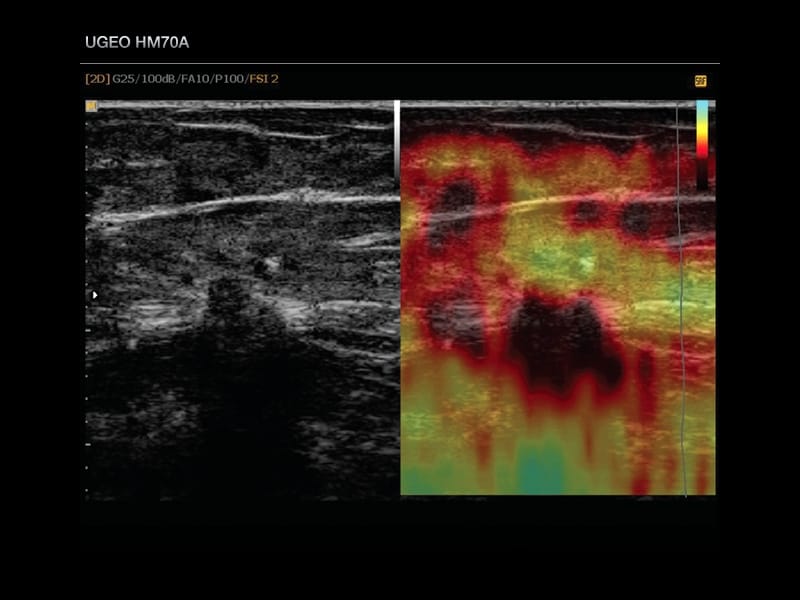

• Elastoscan — программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.

• Mодуль E-Strain — программа количественной оценки эластичности тканей по выбранной зоне. Работает совместно с модулем Elastoscan.

• HQ-Vision — фокусирует изображения во время исследования скелетно-мышечной системы.

• Needle Mate+ — улучшает визуализацию биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).

Пакет опций 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).

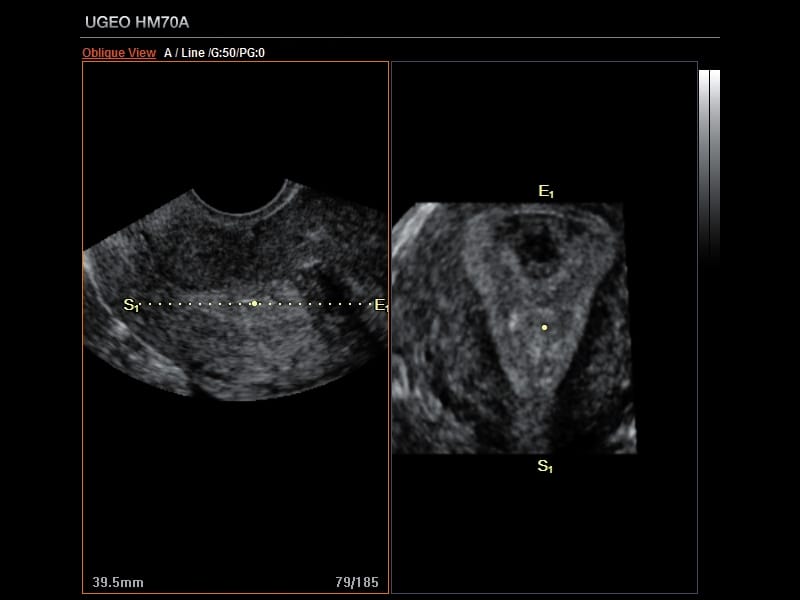

• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Режимы визуализации

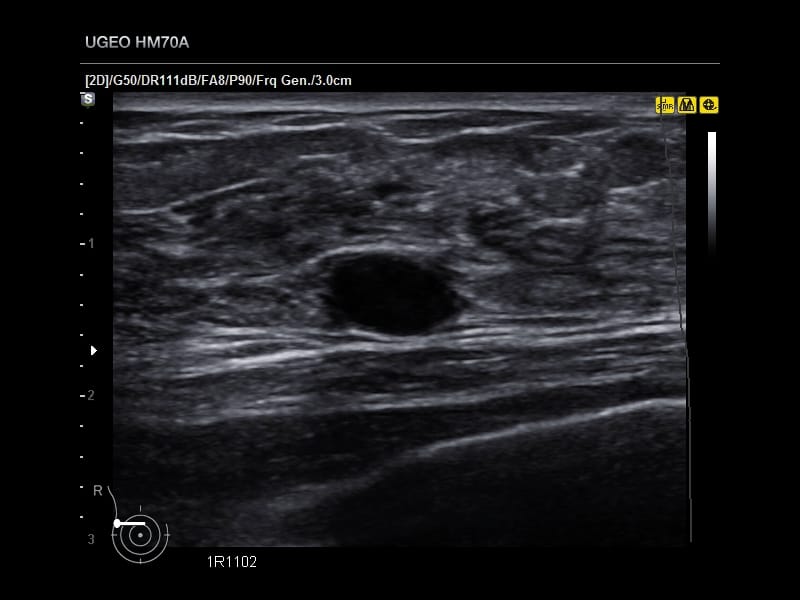

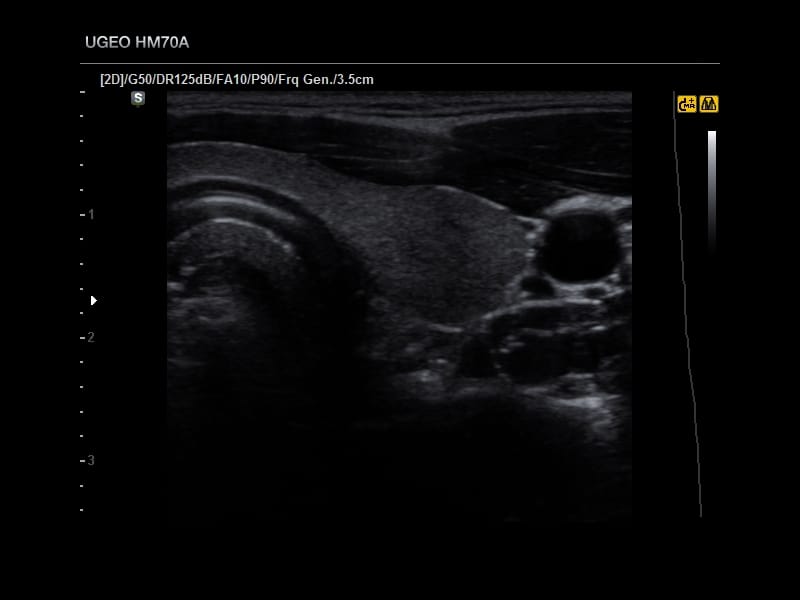

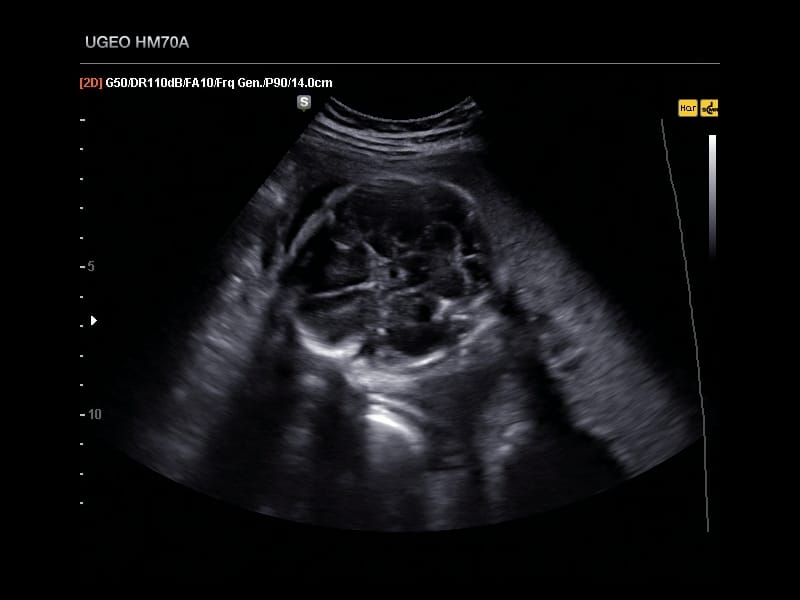

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).

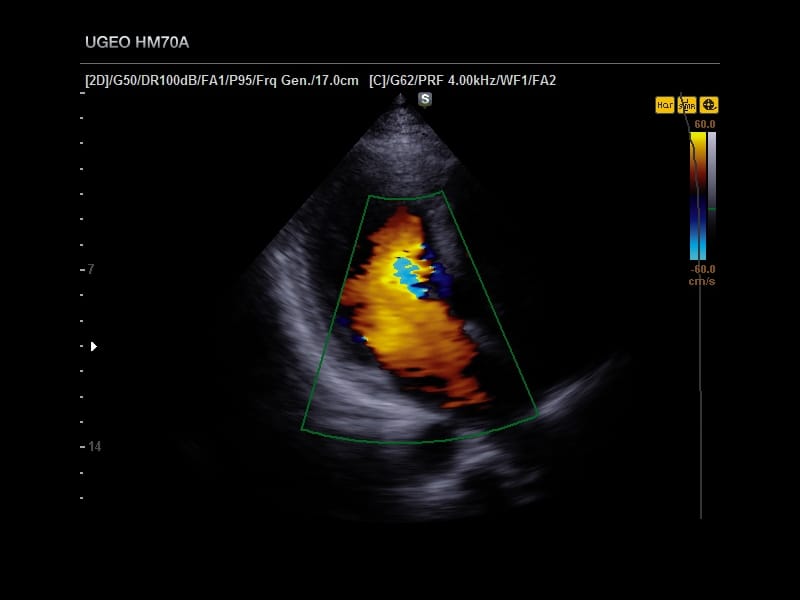

• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.

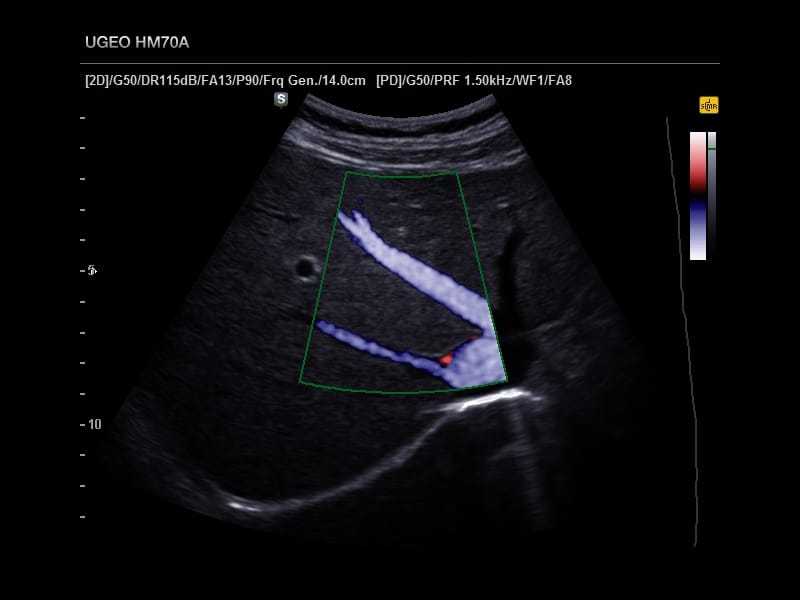

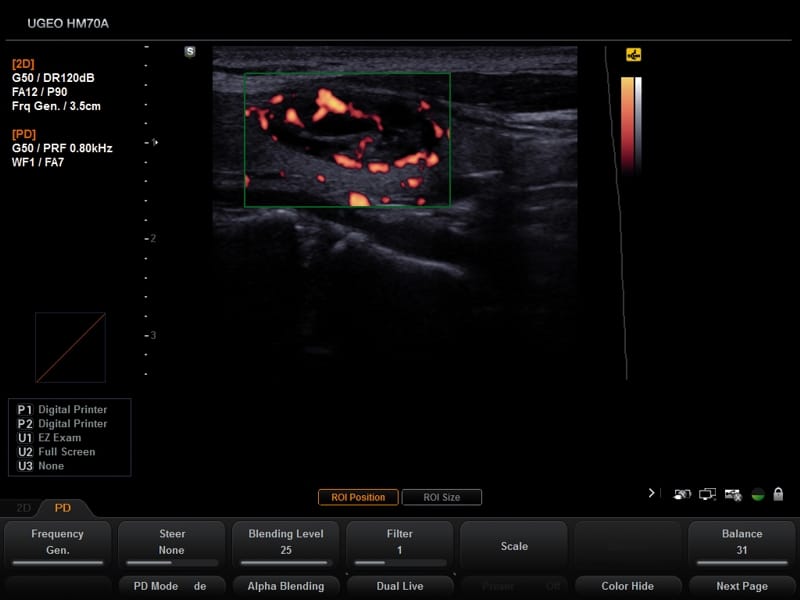

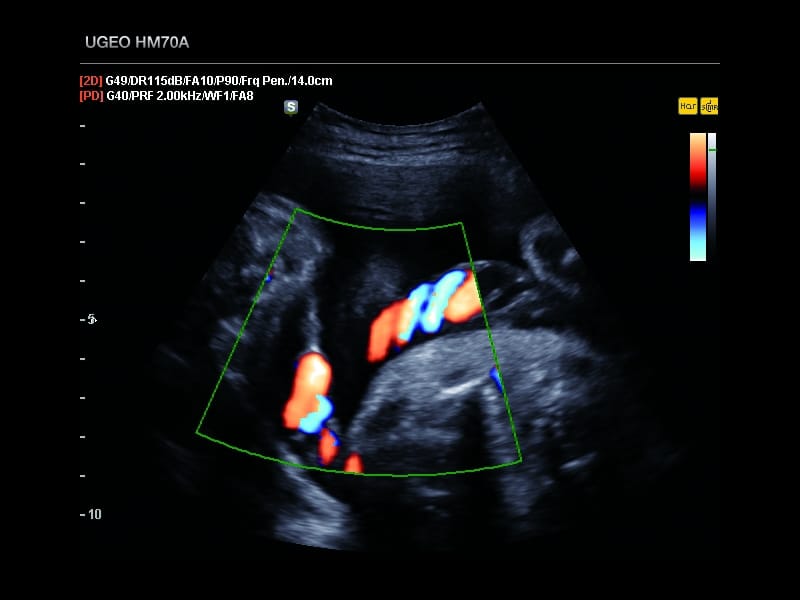

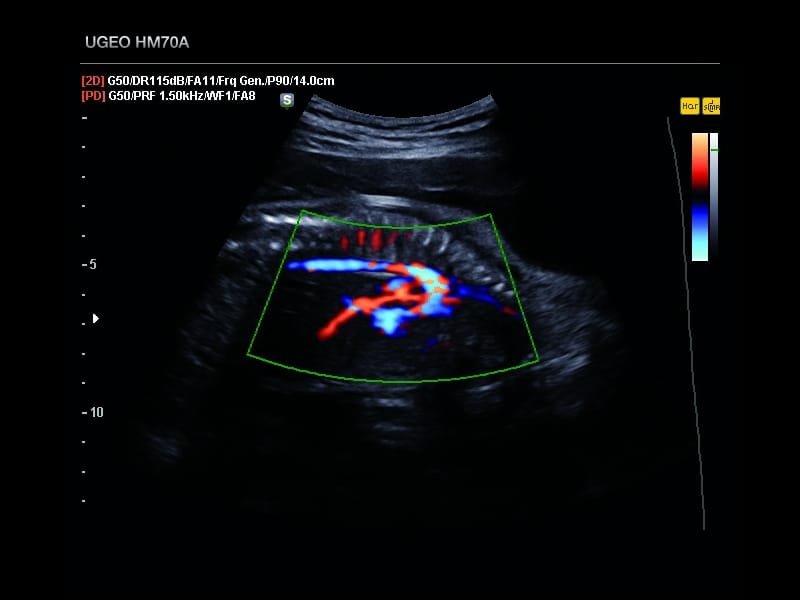

• PD - энергетический допплер с возможностью изменения допплеровского угла.
• S-Flow – технология цветового допплеровского картирования с повышенной чувствительностью.
• TVI - тканевый допплер (необходим кардиопакет).

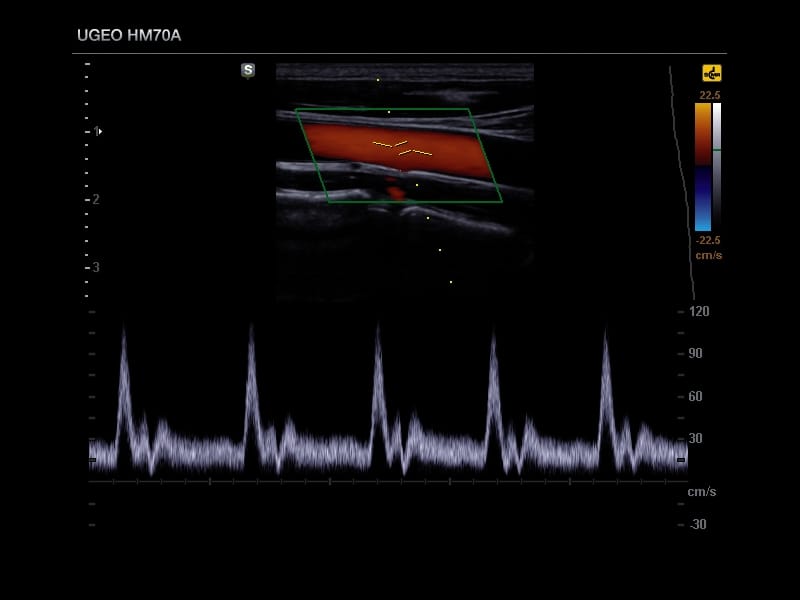

• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
• Steering - изменение допплеровского угла в режимах CD и PD.
• Автоматический анализ допплеровских кривых.
• CW - постоянно-волновой допплер (опция).
• 3D Freehand - режим статической 3D реконструкции обычными двумерными датчиками.
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим модуль 3D/4D).
• Режимы одновременного отображения на экране 2-х, 4-х изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
• Трапециевидный режим (для линейных датчиков).
• Масштабирование.

Основные измерения

• В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режиме: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

• Гинекология: матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство: биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода: измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Пакет кардиологических исследований.
  М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
  B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
  PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
  CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
  TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Сонные артерии: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии верхних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Артерии нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены нижних конечностей: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости: автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология: объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Сокращения: ЛП/ПП - левое/правое предсердие, МЖП - межжелудочковая перегородка, МПП - межпредсердная перегородка, ЗСЛЖ - задняя стенка левого желудочка, ЛЖ/ПЖ - левый/правый желудочек, ФВ - фракция выброса, ПФСМР - площадь формирующейся струи митральной регуритации (PISA - proximal isovelocity surface area), ПСС/КДС - пиковая систолическая / конечная диастолическая скорость.

Датчики для аппарата HM70 EVO

• Внутриполостной датчик EVN4-9 (4-9 МГц)

Клиническое применение: акушерство, гинекология, урология.
Биопсийный набор: есть.

• Конвексный датчик C2-8 (2-8 МГц)

Клиническое применение: брюшная полость, акушерство, гинекология, педиатрия, скелетно-мышечная система, сосуды, урология.
Биопсийный набор: есть.

• Конвексный датчик CA1-7AD (1-7 МГц, монокристальный)

Клиническое применение: брюшная полость, акушерство, гинекология.
Биопсийный набор: есть.

• Конвексный датчик CA2-8AD (2-8 МГц)

Клиническое применение: брюшная полость, акушерство, гинекология, педиатрия, скелетно-мышечная система, сосуды, урология, неотложная помощь.
Биопсийный набор: есть.

• Секторный фазированный датчик PN2-4 (2-4 МГц)

Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, педиатрия, сосуды, неотложная помощь.
Биопсийный набор: нет.

• Секторный фазированный датчик SP3-8 (3-8 МГц)

Клиническое применение: кардиология, транскраниальные исследования, брюшная полость.
Биопсийный набор: нет.

• Линейный датчик LA3-16AD (3-16 МГц)

Клиническое применение: поверхностно расположенные органы, скелетно-мышечные исследования, сосуды, брюшная полость, акушерство, гинекология, педиатрия, неотложная помощь.
Биопсийный набор: есть.

• Линейный датчик LN5-12 (5-12 МГц)

Клиническое применение: поверхностно расположенные органы, скелетно-мышечные исследования, сосуды, брюшная полость, акушерство, гинекология, педиатрия.
Биопсийный набор: есть.

• Объемный конвексный датчик VN4-8 (4-8 МГц)

Клиническое применение: брюшная полость, гинекология, акушерство, педиатрия, скелетно-мышечная система, сосуды, урология.
Биопсийный набор: есть.

• Допплеровский датчик DP2B (2 МГц, карандашный)
