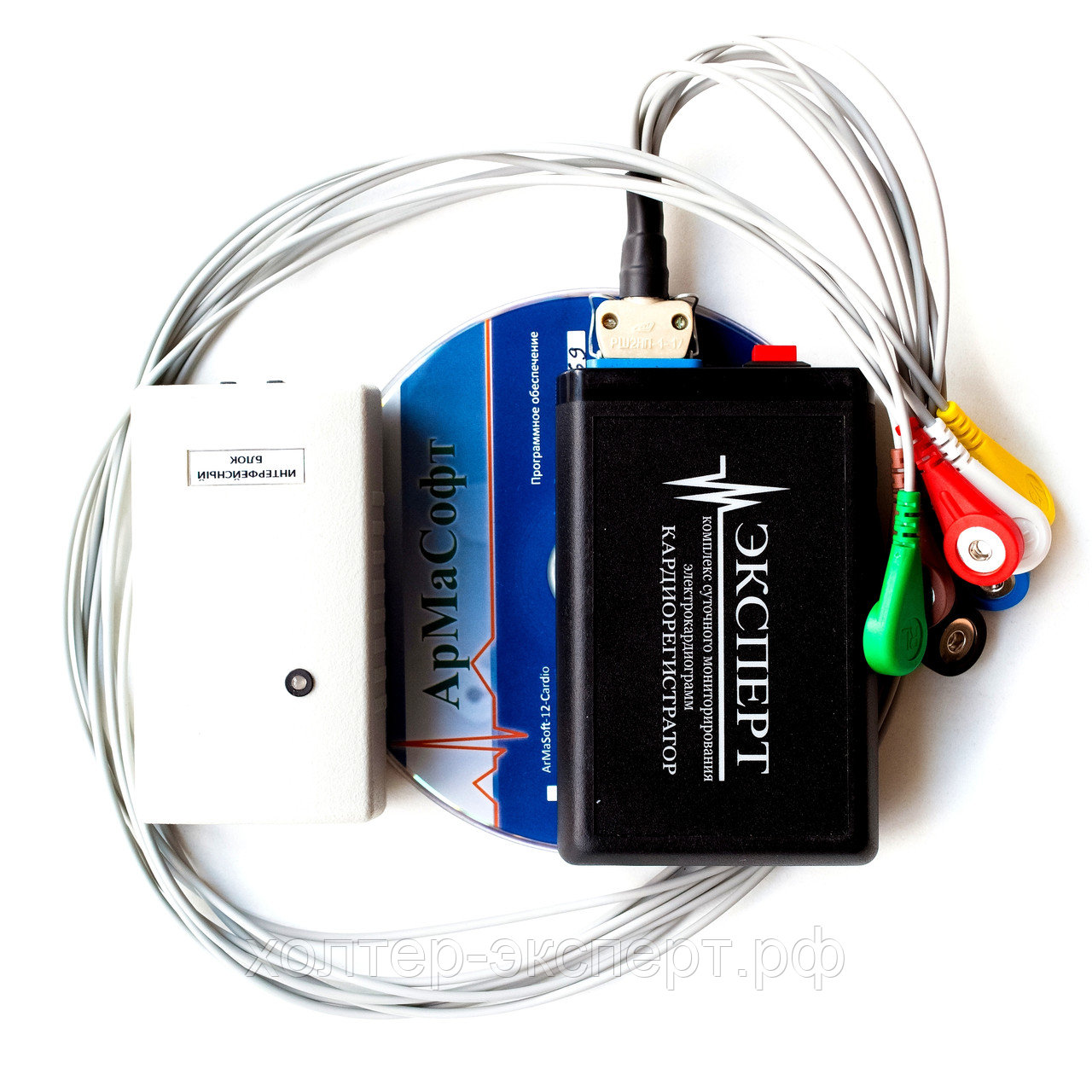

– 3-х канального кардиорегистратора «Эксперт», который обеспечивает непрерывную цифровую запись ЭКГ по трем биполярным отведениям в течение 24-72 часов.
– Интерфейсного блока, обеспечивающего считывание архивированных кардиорегистратором электрокардиосигналов в персональный компьютер. Считывание суточной записи в стандартном режиме занимает около 2-х минут.
– Программного обеспечения SHS-24h. Назначением программного обеспечения является анализ нарушений сердечного ритма и эпизодов ишемии миокарда.
Основные диагностические категории:
- Циркадный индекс
- ЧСС (максимальная, минимальная, средняя)
- Число идентифицированных QRS – комплексов
- Процент артефактов
- Суправентрикулярные экстрасистолы (одиночные, парные)
- Пароксизмы суправентрикулярной тахикардии
- Эпизоды тахикардии (основного ритма)
- Эпизоды брадикардии (основного ритма)
- Одиночные желудочковые экстрасистолы: ранние, «R на T», поздние, вставочные.
- Задержанные желудочковые комплексы
- Эпизоды нерегулярного ритма (синусовая аритмия, мерцание предсердий, трепетание предсердий с переменным A-V проведением)
- Групповые желудочковые экстрасистолы
- Парные желудочковые экстрасистолы
- Эпизоды идиовентрикулярного ритма
- Эпизоды желудочковой тахикардии
- Эпизоды бигеминии/тригемении
- Паузы
- Максимальное отклонение ST сегмента по каждому из каналов
- Эпизоды ST- изменений.
Преимущества программного обеспечения
- Высокая надежность распознавания QRS комплексов с амплитудой от 200мкВ (!), в том числе при наличии высоких зубцов Т.
- Индивидуальная настройка критериев диагностики ишемии миокарда по каждому каналу с учетом формы ST сегмента.
- Автоматическое распознавание не менее 80% артефактов.с исключением их из обработки.
- Высокая производительность и комфортные условия работы врача обеспечиваются многооконным дружественным интерфейсом пользователя и наличием современных программных инструментов редактирования записи.
- Дружественный интерфейс пользователя.
- Технология сцепленных окон. Эта технология позволяет синхронизировать отображение данных в различных окнах многооконного интерфейса программы. Например, сцепление окон Полное представление (вверху) и Фрагменты позволяет детально визуализировать фрагмент ЭКГ, выбранный пользователем при сканировании записи в окне Полное представление.
- Cинхронизация окон «График ЧСС» и «Полное Представление» обеспечивает быстрый доступ к любому участку записи ЭКГ, представляющему интерес для врачебного анализа. Достаточно указать щелчком мыши место на графике ЧСС и программа немедленно откроет запись ЭКГ соответствующую этому моменту
- Аналогичным образом, синхронизация окна «График ST-сегмента» с окном «Фрагменты» позволяет верифицировать эпизод ишемии миокарда просмотром соответствующего фрагмента записи ЭКГ, а синхронизация окон «График ST-сегмента» и «График ЧСС» –– установить взаимосвязь эпизода ишемии миокарда с изменениями частоты сокращений сердца
- Важным применением технологии «сцепленных окон» является инспекция автоматической классификации морфологии QRS комплексов.
Скорость редактирования врачом результатов автоматической классификации может быть увеличена в несколько раз при использовании окна Панорама, сцепленного с окном Фрагменты. Окно Панорама обеспечивает параллельный просмотр QRS- комплексов, входящих в состав выбранного класса, и возможность редактирования группы комплексов (выделена белым цветом).
Результаты автоматической диагностики ишемии миокарда и нарушений сердечного ритма (окно Табличная сводка) также доступны для тотального врачебного контроля визуальной инспекцией ЭКГ, представленной в окне Фрагменты. Активация любой ячейки диагностической таблицы (выделена желтым цветом) обеспечивает немедленную визуализацию соответствующего фрагмента электрокардиограммы.
При необходимости врач имеет возможность изменения классификации электрокардиосигналов. Система автоматически отслеживает все действия и производит повторный анализ до получения достоверного диагностического результата.
