Аппарат ультразвукового SMAS лифтинга Utims-A3 предназначен для процедур на лице и теле: подтяжки кожи, разглаживания морщин, коррекции фигуры и удаления локальных жировых отложений. Специальная технология CENTERLESS снижает болезненность процедур по сравнению с другими аппаратами HIFU. Воздействие на ткани производится при помощи насадки со съёмными картриджами. Utims-A3 аппарат смас лифтинга имеет 8 вариантов картриджа — для разных зон обработки, с различной частотой и глубиной проникновения волны. Два усечённых картриджа облегчают обработку маленьких и анатомически сложных зон. Увеличенная до 30 мм длина линии сокращает время сеанса и экономит ресурс датчика.

История развития HIFU технологии

Одна из первых работ по применению HIFU была опубликована Вильямом Фраем в 1958 году.

Основной областью применения HIFU в медицине являлась неинвазивная или малоинвазивная хирургия, реализуемая с помощью сфокусированных ультразвуковых пучков с интенсивностью, достигающей в некоторых случаях тысяч и десятков тысяч Вт/см2.

Наиболее известные применения HIFU в медицине: хирургическое лечение злокачественных опухолей, хирургия фибромиомы матки, разрушение опухолей предстательной железы, лечение мерцательной аритмии, глаукомы, ударно-волновая литотрипсия при мочекаменной болезни и желчнокаменной болезни.

В 2009 году технология адаптирована для коррекции мягких тканей лица и моделирования контуров тела.

Ультразвук также как и слышимый звук распространяется в виде механических колебаний в жидкой, твердой или газообразной среде, но его частота находится за пределами восприятия человеком (более 20 кГц).

Фокусированный ультразвук - ультразвук, получаемый с помощью так называемых фокусированных ультразвуковых излучателей и характеризуется высокой интенсивностью в фокальной области. УЗ излучатель HIFU имеет вогнутую поверхность, что обеспечивает сходящий фронт ультразвуковых колебаний.

Ультразвук имеет такие характеристики как частота, длина волны, амплитуда (интенсивность) и поглощение (переносимая энергия).
Частота измеряется в количестве колебаний волны в секунду (Гц).
Энергия измеряется в Дж/см2.

Глубина и сила воздействия УЗ на биологические ткани зависит от:

  • частоты - глубина проникновения
  • интенсивности - температура в тканях
  • формы распространяющейся ультразвуковой волны

Система UTIMS генерирует ультразвуковые волны с частотой 3, 4, 7 и 10 МГц, сфокусированные на глубину 1.5, 3.0 и 4.5, 8 и 13 мм. Это позволяет работать аппаратом UTIMS в области лица, равно как и проводить липолиз в различных зонах тела.

Принцип воздействия HIFU

Фокусированные ультразвуковые волны вызывают быстрое локальное термическое повреждение тканей определенной фокальной области до 60-70С, вызывая коагуляционный некроз и гибель клеток, в то время как окружающие ткани остаются без повреждения. Образуются дискретные зоны термокоагуляции, приблизительно 0.5-1.0 мм3 в объеме. Импульсы образуют равномерно распределенные зоны термокоагуляции в виде линий до 30 мм или короче. Энергия фокусируется на точно заданной глубине.

Биологические эффекты фокусированного ультразвука

Действие HIFU основано на двух основных механизмах, возникающих в тканях, расположенных в фокусе воздействия:

  • термическая абляция (превращение механической энергии в тепловую)
  • акустическая кавитация, которая дополняется прямым повреждением сосудов и иммунной реакцией организма – как местной, так и общей в ответ на травму

Параллельно с этим УЗ-волны вызывают микровибрацию в тканях в области фокуса. При этом молекулярные структуры многократно сжимаются и расширяются, находящийся в растворенном состоянии газ переходит в газообразное, превращается в микропузырьки, которые при достижении УЗ-волны резонансной частоты лопаются, что ведет к многократному росту давления и температуры в этой зоне.

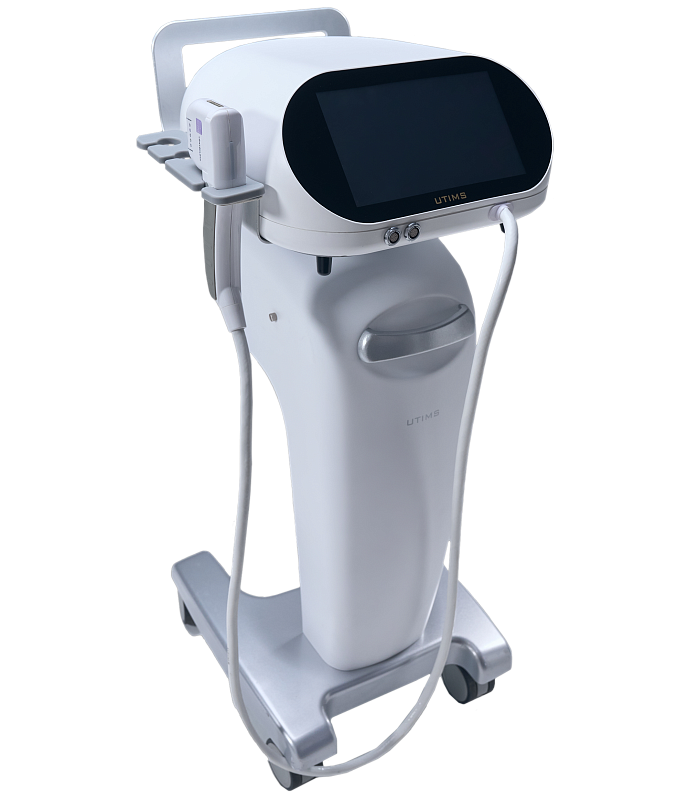

577.pngОсновные преимущества

Запатентованная технология CENTERLESS

Снижение максимальной температуры в центре воздействия минимизирует болезненные ощущения, вызываемые перегревом тканей.

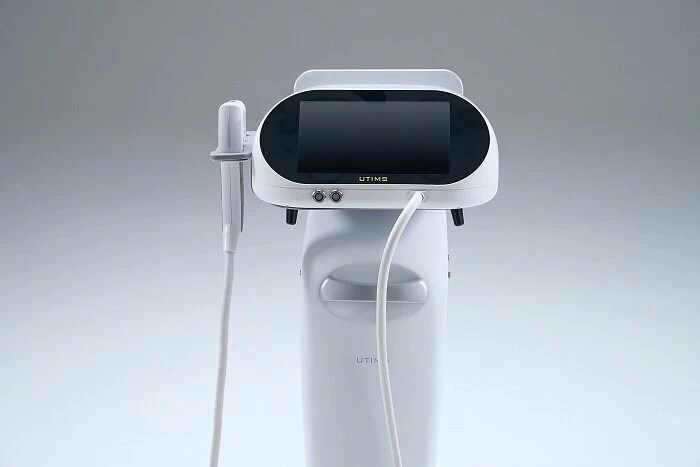

2й.pngМаксимальная длина линии 30 мм

Увеличенная длина линии сокращает время сеанса и экономит ресурс датчика

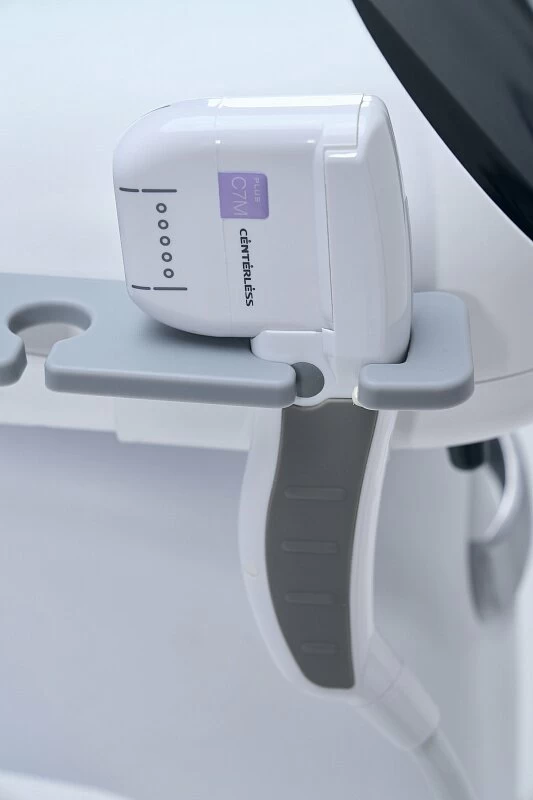

3й.png8 моделей картриджей

Широкий модельный ряд картриджей необходим при индивидуальном подборе частоты и глубины воздействия, а картриджи с укороченной длиной линии подходят для использования в труднодоступных зонах

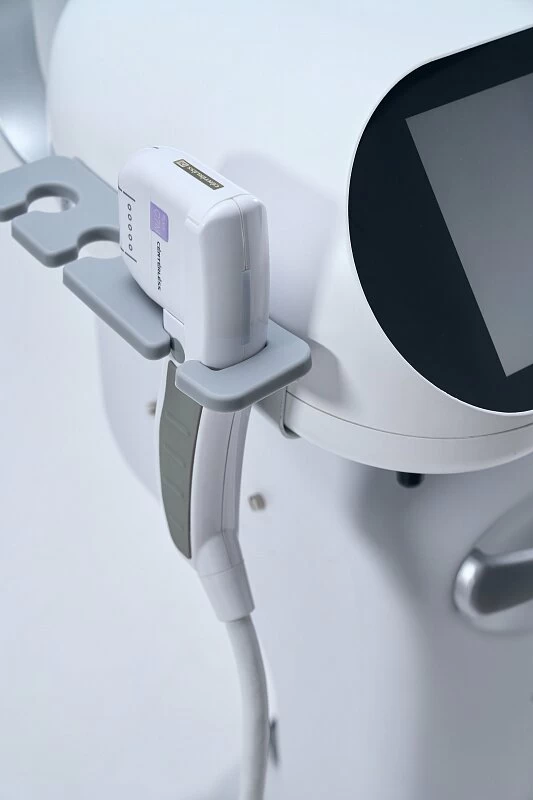

4й.png30-ти кратное увеличение термальной области
Объём термальной области в датчиках для тела в 30 раз больше в сравнении с картриджами по лицу. Это дает возможность проводить не только SMAS-лифтинг, но и эффективный липолиз на обширных зонах воздействия

Характеристики

  • Частота картриджей по телу: 3 МГц
  • Частота картриджей для лица: 4 МГц, 7 МГц, 10 МГц
  • Максимальная энергия (тело): 4,0 Дж/см2
  • Максимальная энергия (лицо): 2,0 Дж/см2
  • Глубина работы (тело): 8 мм, 13 мм
  • Глубина работы (лицо): 1,5 мм, 3,0 мм, 4,5 мм
  • Размер точки коагуляции: < 3 мм
  • Расстояние между точками коагуляции: 1,0~5,0 мм (шаг 0,1 мм)
  • Длина линии: до 30 мм
  • Параметры картриджей: частота /глубина/ длина линии
  • C10S: 10 МГц /1,5 мм/ 30 мм
  • N10S: 10 МГц /1,5 мм/ 15 мм
  • C7M: 7 МГц /3 мм/ 30 мм
  • N7M: 7 МГц /3 мм/ 15 мм
  • C7D: 7 МГц /4,5 мм/ 30 мм
  • С4D: 4 МГц /4,5 мм/ 30 мм
  • C3N: 3 МГц /8 мм/ 30 мм
  • С3С: 3 МГц /13 мм/ 30 мм
