Компания ООО Ферропласт Медикал на протяжении долгих лет является производителем медицинского оборудования высокого качества. В числе прочих видов оборудования уже несколько лет успешно производятся ванны ультразвуковые для очистки инструмента перед стерилизацией. Опыт эксплуатации и тесная обратная связь с потребителем показали необходимость в выпуске более совершенных типов ванн. Персонал лечебно профилактических учреждений из разных областей страны неоднократно обращал наше внимание на проблему очистки инструмента, содержащего внутренние полости, в силу сложности и трудоемкости ручного способа очистки. Перед группой разработчиков была поставлена задача создать ванну, максимально облегчающую труд медперсонала, а именно ванн с увеличенной рабочей ёмкостью, системой автоматического наполнения ёмкости моющим раствором и возможностью очистки инструмента с внутренними полостями. Результатом исследовательской деятельности явилась новая линейка ванн ультразвуковых ВУ-12-"Я-ФП", модель ВУ-12-"Я-ФП"-04-3.

Флагманом линейки является ВУ-12-Я-ФП-04-3, в которой реализованы следующие функции:

  • Возможность одновременной очистки инструмента, содержащего полости и каналы и обычного инструмента. Очистка осуществляется двумя методами: ультразвуковым и гидродинамическим (потоком моющего раствора). Эти методы могут применяться как одновременно, так и по отдельности (модель ВУ-12-«Я-Ф-ФП»-04-3).

  • Самостоятельное наполнение ёмкости водой из точки холодного водоразбора и концентрированным раствором из внешней ёмкости в выбранном процентном соотношении в интервале от 0,1% до 3%. Медперсоналу теперь не требуется вручную выполнять смешение концентрированного раствора с водой для получения моющего состава, эту функцию выполняет встроенный дозатор.

  • Автоматическое отключение набора жидкости при достижении необходимого рабочего уровня. За это отвечает датчик, расположенный в ёмкости ванны.

  • Подача звукового сигнала при падении уровня жидкости в ёмкости ванны ниже допустимого.

  • Ультразвуковая очистка, распределённая равномерно по всему объёму моющей жидкости, достигается за счет двенадцати ультразвуковых излучателей, установленных на дне ёмкости.

  • Возможность управления продолжительностью ультразвуковой очистки в интервале от одной до девяноста девяти минут.

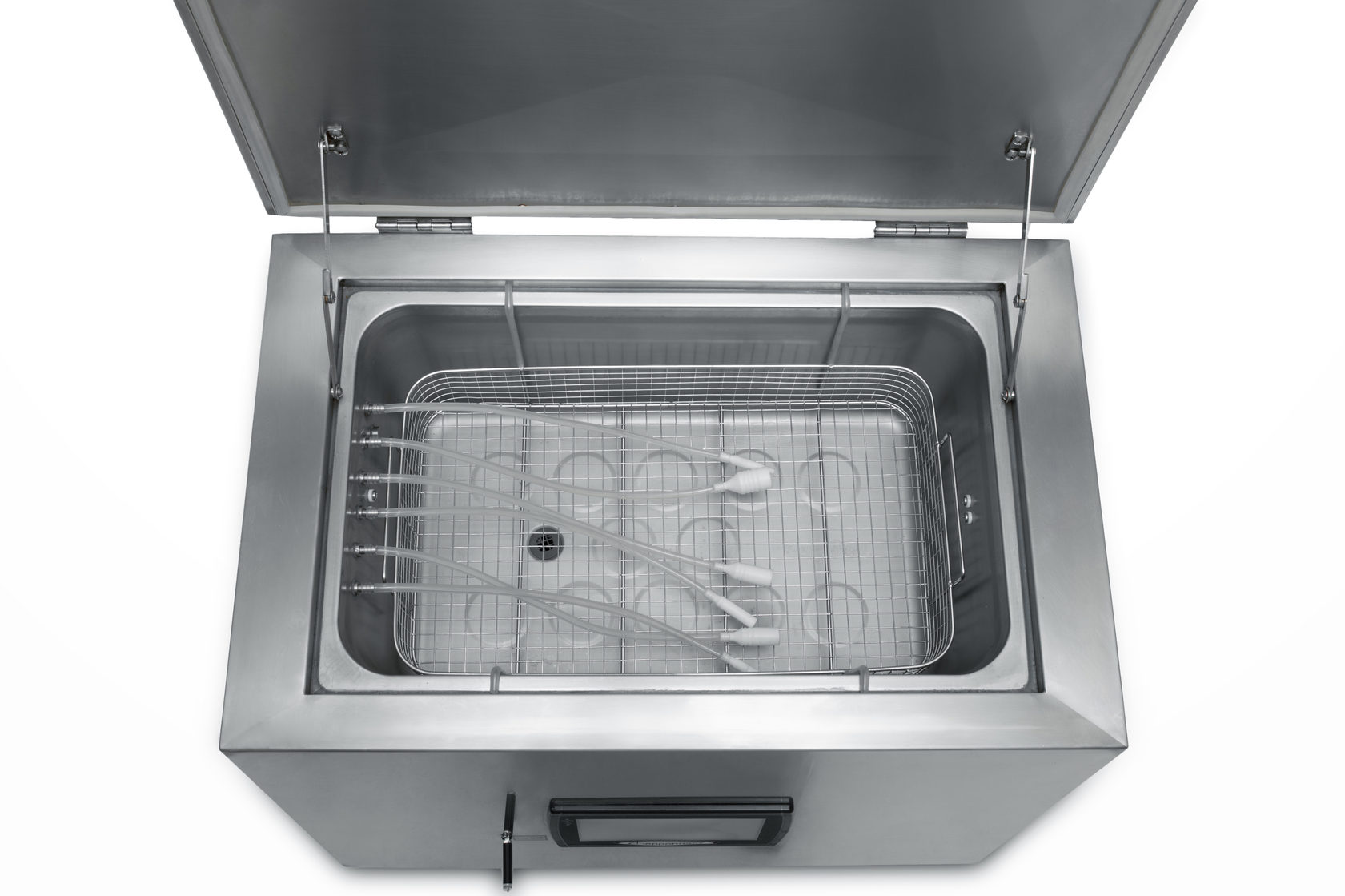

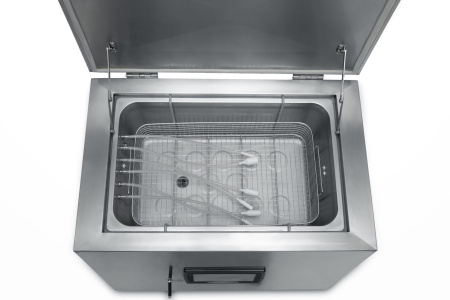

  • Гидродинамическая очистка инструмента, содержащего полости и каналы моющим раствором, осуществляется при помощи шести форсунок, расположенных на стенке ёмкости, с различными переходниками. Поток моющего раствора суммарной производительностью двенадцать литров в минуту, подающегося через эти форсунки, очищает органические и неорганические загрязнения во внутренних полостях и каналах инструмента.

  • Возможность поддержки заданной температуры моющего раствора в ёмкости в интервале от комнатной температуры до плюс шестидесяти градусов Цельсия. Функция обеспечивается встроенными нагревателями с цифровым управлением.

  • Возможность удаления отработанного раствора из ёмкости при помощи дренажного крана, расположенного на задней части корпуса. Система слива раствора - атмосферная.

Весь инструмент, который используется в лечебно профилактических учреждениях, можно условно разделить на содержащий и не содержащий внутренние полости и каналы. Если с последним при очистке перед стерилизацией обычно не возникает проблем, с ним справляются ультразвуковые машины обычного типа разных производителей, то с канюлированным инструментом ситуация другая. Перед стерилизацией (например в сухожаре) такой тип инструмента требует обязательной прочистки различного типа ершами ручным методом, что в известной мере не так удобно и имеет возможность травматического повреждения рук при неаккуратном использовании. А так же это занимает определённое время, так за один цикл очищается только один инструмент.

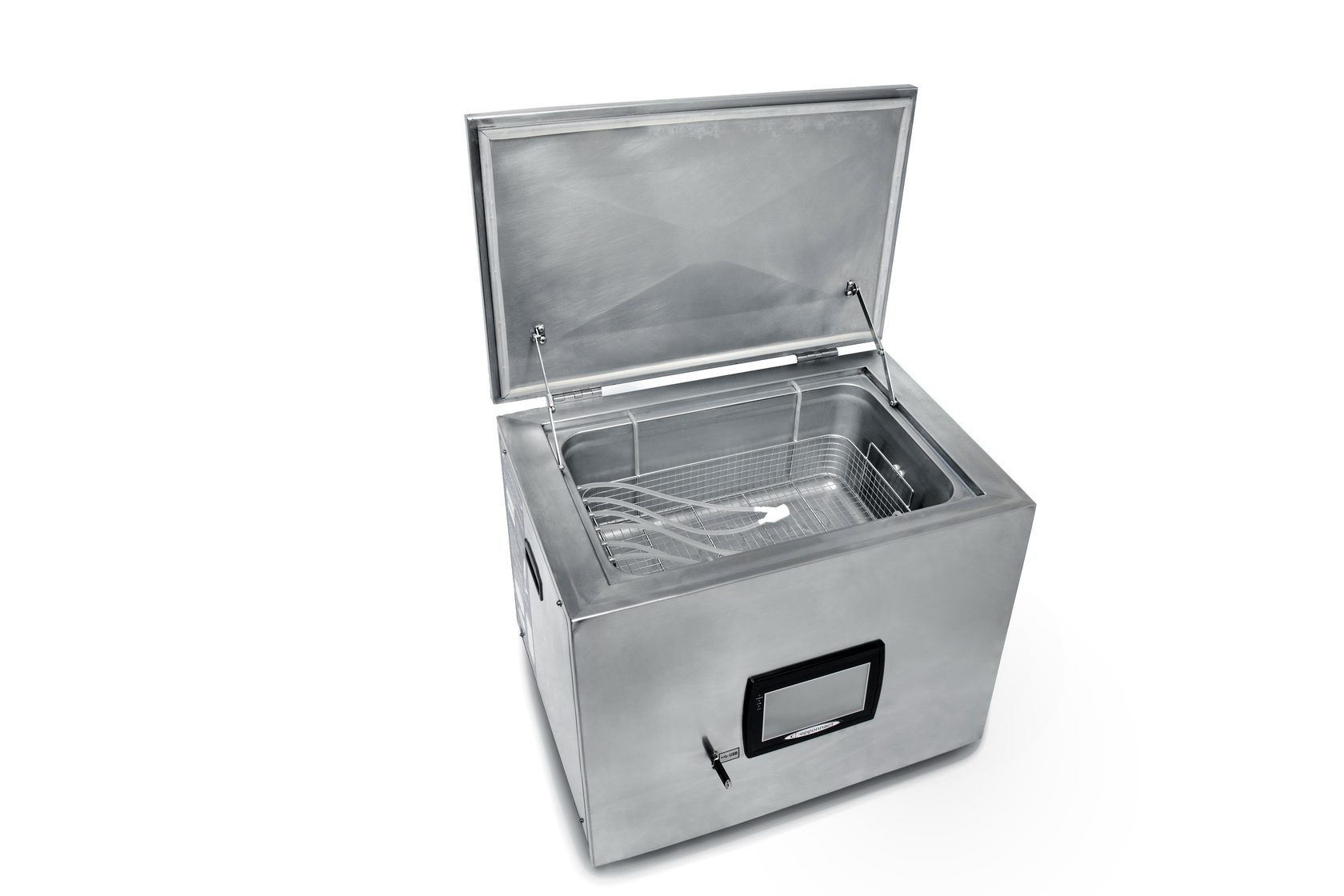

Эту проблему с успехом решает инновационное оборудование компании ООО «Ферропласт Медикал», ванна ультразвуковая ВУ-12-«Я-ФП»-04-3. Сочетание в этом изделии двух методов очистки (ультразвуковой и гидродинамической) позволяет подготовить к стерилизации инструмент с полостями и каналами любой формы и размеров. При этом одновременно в ванне ультразвуковой ВУ-12-"Я-ФП"-04-3 может очищаться до шести различных инструментов с полостями и до нескольких десятков обычного инструмента (по вместимости корзины).

Подготовка к работе.

Подготовка Ванны УЗ ВУ-12-"Я-ФП"-04-3 к работе:

  1. Расположить Ванну УЗ ВУ-12-"Я-ФП"-04-3 на горизонтальной поверхности с уклоном не более десяти градусов.

  2. Включить изделие в сеть двести двадцать вольт. Розетка обязательно должна иметь заземляющий контакт.

  3. Вкрутить в дренажный кран штуцер для шланга. Убедиться, что дренажный кран перекрыт. Подсоединить шланг, расположив его противоположный конец в системе для отвода воды (канализация).

  4. Подсоединить на задней панели шланг для набора воды к точке холодного водоснабжения. Тип резьбового соединения ½ дюйма. При неудовлетворительном качестве воды желательно установка внешнего фильтрующего элемента (продается отдельно).

  5. Подсоединить на передней панели шланг для набора концентрированного раствора. Обратный конец шланга разместить соответственно в ёмкости с концентратом моющего раствора. Ёмкость с концентратом моющего раствора должна содержать не менее одного литра раствора.

  6. Включить изделие, нажав клавишу «сеть» на задней панели Ванны УЗ. При включении должен раздаться предупреждающий сигнал об отсутствии жидкости в ёмкости.

  7. На левой панели управления клавишами «+» и «-» выбрать необходимое значение концентрации моющего раствора. Допускается концентрация на выбор от 0,1 процента до трёх процентов. Нажать клавишу «пуск» в разделе «набор жидкости». Ванна УЗ автоматически наберет необходимое количество жидкости и остановится. Для ускорения запуска режима очистки желательно набирать воду необходимой температуры ввиду того, что встроенный нагреватель предназначен только для поддержания температуры жидкости в заданном значении.

  8. Ванна УЗ ВУ-12-"Я-ФП"-04-3 готова к работе!

Пример работы

Рассмотрим пример работы аппарата при ультразвуковой очистке инструмента, не содержащего внутренние полости и каналы:

  1. Расположить инструмент в сетке таким образом, чтобы ни одна часть инструмента не выступала выше уровня жидкости в ванне. После размещения сетки в ёмкость, закрыть Ванну УЗ крышкой.

  2. На правой панели управления выбрать необходимую температуру жидкости. Активировать нагреватели одновременным нажатием клавиш «+» и «-» в разделе «температура жидкости». При этом на дисплее отобразится текущая температура раствора. Если температура жидкости меньше заданной и активен режим подогрева, то светодиод в центре правой панели управления будет светиться красным. При достижении заданной температуры светодиод поменяет свой цвет на зеленый.

  3. На правой панели управления выбрать необходимую продолжительность ультразвуковой очистки клавишами «+» и «-» в разделе «время обработки». Время зависит от степени загрязнения и количества обрабатываемого инструмента. Для эффективной очистки, как правило, требуется от пяти до двадцати пяти минут обработки при средней температуре сорок градусов.

  4. Активировать режим очистки, нажав клавишу «пуск» правой панели управления.

Рассмотрим пример работы аппарата при гидродинамической очистке инструмента, содержащего внутренние полости и каналы:

  1. Закрепить инструмент подлежащий очистке в переходниках соответствующего диаметра или непосредственно на шлангах.

  2. Разложить инструмент, прикрепленный к шлангам в сетке для инструмента таким образом, чтобы ни одна часть инструмента не выступала выше уровня жидкости в ванне.

  3. Включить очистку инструмента клавишей «циркуляция пуск».

  4. Для эффективной очистки, как правило, достаточно рабочего интервала от пятнадцати до двадцати минут.

При необходимости, для экономии раствора и рабочего времени, рекомендуется совмещение этих двух режимов очистки при одновременной обработке инструментов разных типов. Также совмещение режимов дает более эффектную очистку для инструмента содержащего внутренние полости и каналы.

Для смены моющего раствора в Ванне УЗ предусмотрен дренажный кран для слива отработанного раствора. Кран расположен на задней стенке корпуса.
