Устанавливается на потолке. Электромеханический привод для поднятия и опускания двухблочного сервисного модуля. На сервисного модуле установлены: 10 газовых клапанов со штекерами- кислород, вакуум, углекислый газ, закись азота, сжатый воздух, 8 электрических розеток, 8клемм уравнивания потенциалов, 2 автоматических выключателя с индикатором налчия сети. Габаритные размеры в сложенном состоянии 1470х530х1360 мм.

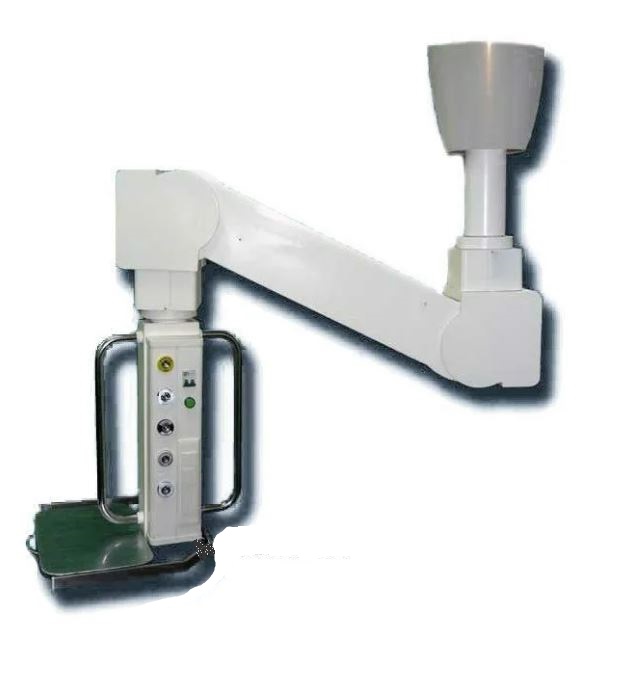

Конструктивно представляет собой сервисный модуль, закрепленный на плече (рычаге), который перемещается по вертикали на шарнире относительно стойки, закрепленной на потолке.Сервисный модуль состоит из двух блоков, на каждом из которых установлены: газовые клапана стандарта DIN со штекерами для подключения внешней аппаратуры к газовым магистралям; электрические розетки; клеммы уравнивания потенциала; сетевой автоматический выключатель с индикатором наличия сети.
На сервисном модуле установлены прямоугольные шины (рельс) 10х30 мм для навески принадлежностей и круглые шины (труба) диам. 25 мм для закрепления инфузионной аппаратуры; навесная полка из нержавеющей стали. Номенклатура подводимых газов: сжатый воздух (AIR), кислород (О2), закись азота (N2O), углекислый газ (CО2), вакуум (VAC).
Консоль вращается относительно вертикальной стойки, закрепленной на потолке; сервисный модуль вращается вокруг своей вертикальной оси и может опускаться или подниматься по высоте. Управление подъемом или опусканием осуществляется с помощью кнопочного пульта управления.
Габаритные размеры консоли в сложенном состоянии (сервисный модуль поднят на максимальную высоту), ДхШхВ, мм: 1470х530х1360
Эксплуатационные данные:
- Габаритные размеры сервисного модуля, ДхШхВ, мм: 370х240х655
- Длина плеча, мм: 900
- Ход сервисного модуля по высоте, мм: 880
- Угол вращения консоли, град: 320
- Угол вращения сервисного модуля, град: 320
- Общее кол-во газовых клапанов, шт: 10
- Подводимое электропитание- сеть переменного тока, В,Гц: 220,50
- Максимальный рабочий ток подключаемого оборудования, А: 32
- Общее кол-во электрических розеток, шт: 8
- Общее кол-во клемм уравнивания потенциалов, шт: 8
- Вес, кг: 60
- Габаритные размеры навесной полки, ДхШхВ, мм: 600х400х20
