1. BeneView TDS
Преимущества:Полностью автономная модульная система мониторинга с 19-дюймовым сенсорным экраном.
· Ультракомпактная портативная система мониторинга.
· Мобильная система мониторинга с функцией беспроводной связи.
· Многопараметрический измерительный модуль, не требующий настройки.
· Синхронизация данных мониторинга с прикроватным монитором.
· Революционные решения, используемые в док-станции, перевернут ваши представления о медицинском обслуживании.
· Универсальное решение для контроля за состоянием пациентов в постоянно меняющихся условиях.
Док-станция TDS
Док-станция TDS обеспечивает удобное и надежное подключение и фиксацию и служит внешним устройством ввода/вывода данных для монитора BeneView T1 и TDS рукоятки. Различие вариантов применения позволяет максимально адаптировать систему к текущим клиническим потребностям.
Режим синхронизации с мониторами BeneView
В режиме синхронизации док станцию можно подключать к любому стационарному монитору BeneView Данные пациента отображаются одновременно на двух устройствах. Если требуется транспортировка пациента, просто отсоедините рукоятку-адаптер док-станции или монитор T1.
Подключаемые модули BeneView
Рукоятка док-станции обеспечивает подключение модулей BeneView для измерения EtCO2 в основном, боковом и микропотоке, а также PiCCO. Эти модули, не нуждающиеся в дополнительной настройке, позволяют наиболее полно использовать диагностический потенциал монитора в различных условиях применения.
Внешний сенсорный экран док-станции
В 19-дюймовом сенсорном экране, подключаемом к док-станции TDS используется уже знакомый интерфейс пользователя мониторов серии BeneView.* Измерение SpO2 возможно при помощи датчиков Mindray, Masimo и Nellcor. Для получения дополнительной информации о наличии датчиков Masimo и Nellcor SpO2 обратитесь в официальное представительство компании Mindray.

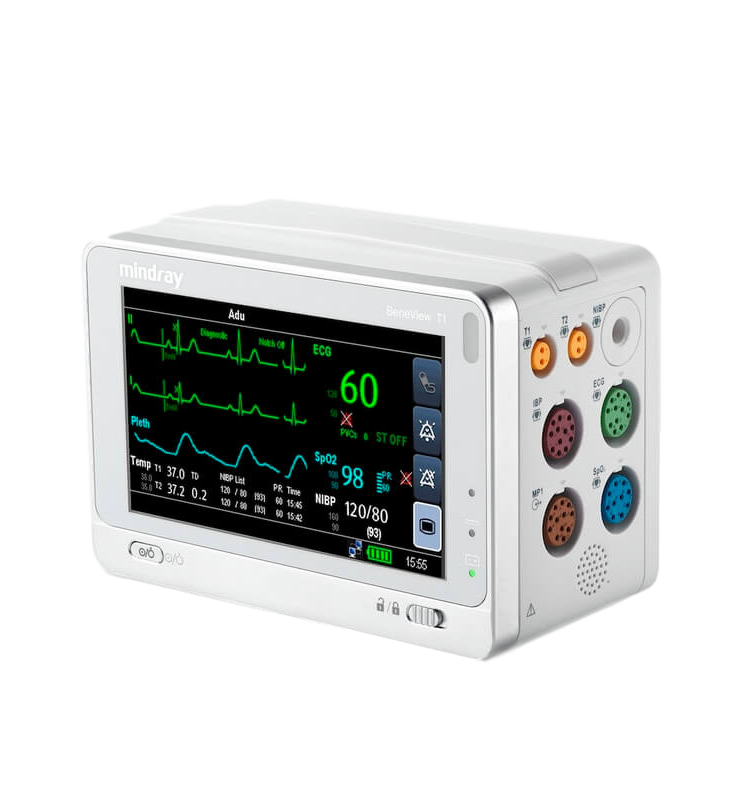

2. Mindray BeneView T1
ПреимуществаMindray BeneView T1 является многофункциональным измерительным модулем и мобильным монитором, подходящим для работы в условиях транспортировки пациента. В качестве измерительного модуля он подключается к монитору пациента и поддерживает измерения всех стандартных параметров. Его можно быстро отключить, чтобы во время транспортировки пациента к месту дальнейшего лечения проводить всесторонний мониторинг физиологических показателей. Таким образом, Beneview T1 обеспечивает беспрепятственную передачу данных и непрерывный мониторинг состояния пациента. При беспроводном подключении к центральной системе мониторинга Hypervisor VI все данные, отображающиеся на мониторе Beneview T1, можно просматривать как со станции медсестры, так и с любого прикроватного монитора, подсоединенного к сети.
- Монитор пациента с внешним экраном док-стации (диагональ 19 дюймов)
- Возможность беспроводного подключения к системе мониторинга Hypervisor VI
- Возможность просмотра данных со станции медсестры или других прикроватных мониторов
- Усовершенствованные функции подключения к сети
- Специальная ручка для транспортировки, которая также используется как адаптер
- Несколько вариантов фиксации
- Использование режима синхронизации для подключения устройства к другим стационарным мониторам
- Возможность отображения данных пациента на разных мониторах в одновременном режиме
- Интерфейсы для подключения модулей прямо на рукоятке док-станции

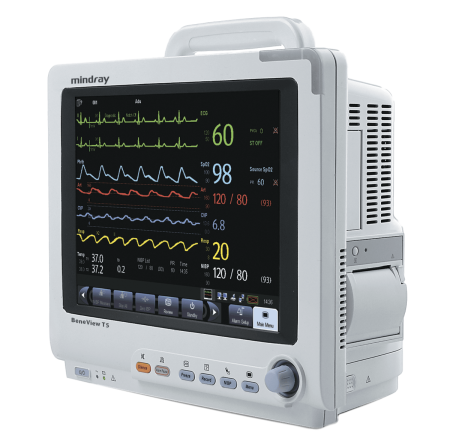

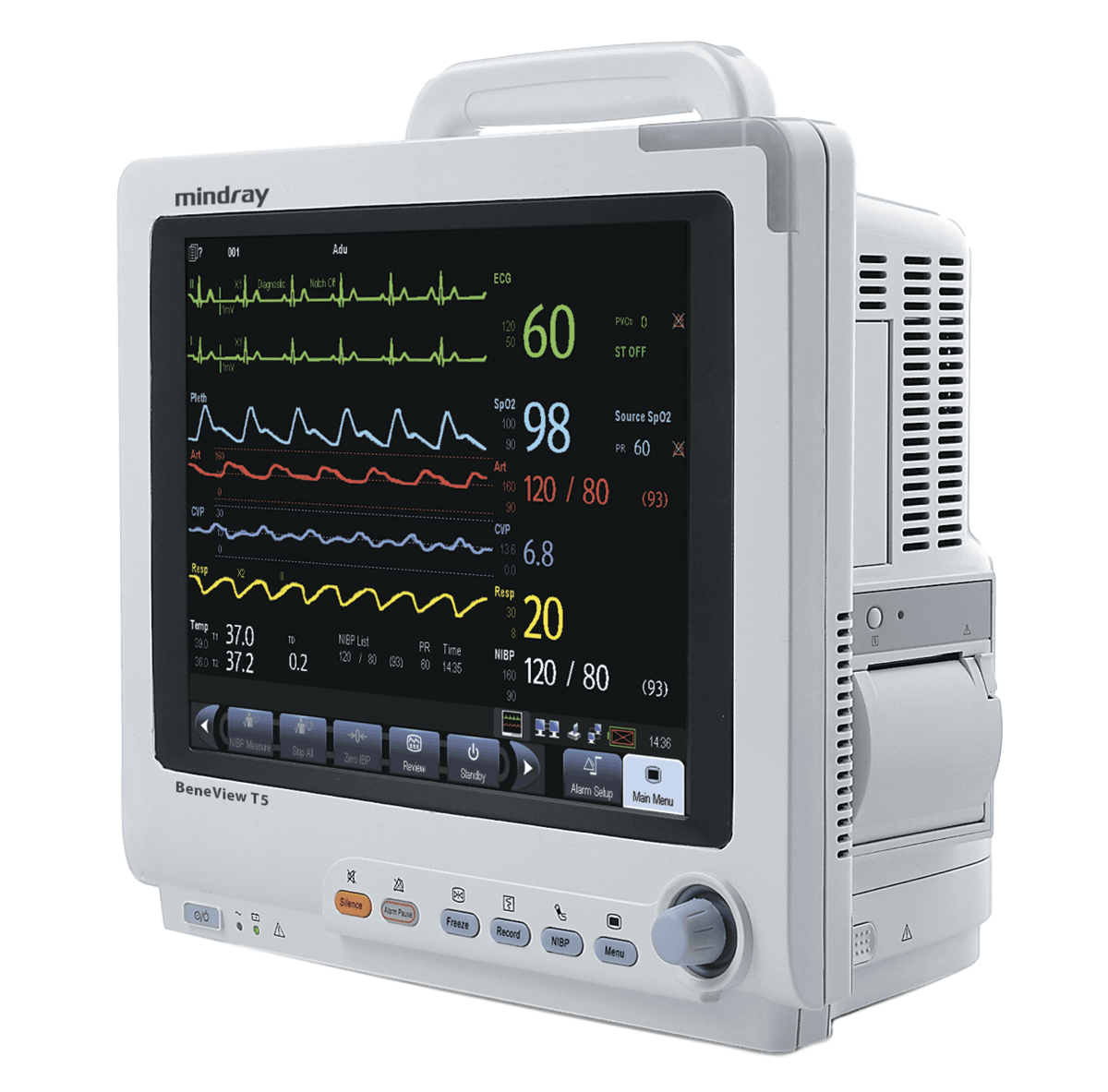

3. Mindray BeneView T5
Преимущества
Модульный монитор Mindray Beneview T5 - высокотехнологичное устройство управления данными в отделениях интенсивной терапии и реанимации.
Созданный на базе эффективной платформы мониторинга и имеющий модульную конструкцию монитор BeneView способен проводить измерения и управлять широким спектром параметров мониторинга, используя как передовые технологии, например PiCCO2, ScvO2 и BISx/x4, так и клинические функции, в том числе логическую схему взаимосвязей (Spider Diagram) и массив спектральной плотности (DSA).
Благодаря модульной, легко изменяемой конфигурации к монитору BeneLink можно подключить до четырех внешних устройств, в том числе аппарат ИВЛ и наркозный аппарат, что позволяет получать и обрабатывать большее количество данных у постели пациента Благодаря наличию межсетевого интерфейса и поддержке протокола HL7 монитор BeneView можно беспрепятственно интегрировать в клиническую информационную систему (CIS) или информационную систему медицинского учреждения (HIS). Ввод сведений о пациентах осуществляется легко и просто, а данные основных показателей жизнедеятельности могут передаваться в электронную систему ведения медицинской документации. Этот эффективный рабочий процесс без бумажных документов повышает производительность и снижает риск ошибочной перезаписи данных.
С помощью монитора BeneView или вспомогательного дисплея можно с легкостью просматривать данные из информационных сетей медицинского учреждения (например CIS, PACS или LIS), что обеспечивает врачам доступ к информации, необходимой для правильных клинических заключений и назначений, и повышает качество обслуживания пациентов.
Экран - разрешение 800х600; диагональ 12,1 дюйма; управление сенсорное
Параметры - ЭКГ, Mindray SpO2, НИАД, Resp, 2 Темп, 2 ИАД, анализ ST-сегмента, аритмий, определение пейсмейкера
Графические и цифровые тренды - 120 часов по всем параметрам
Используемые режимы
Подключение к проводной или беспроводной сети - есть
Сохранение пользовательских конфигураций - до 10 штук (до 100 на карте памяти)
Синхронизация с дефибриллятором - есть
Модуль анализа газовых смесей - для анализа дыхательных циклов с установкой содержания O², CO², N²O
Отображение кривых - до 8 кривых
Кнопка оперативного доступа к функциям - есть
Touch screen - опция Калькулятор расчета доз препаратов - есть Возможность печати данных - при использовании опционально термопринтера или за счет специального встроенного регистратора
Возможность подключения к кабельной или беспроводной локальной сети - есть
Функция View-Other-Patient - просмотр данных другого пациента за счет подключенных к сети прикроватных мониторов разных пациентов
Поддержка протокола PACS - возможность взаимодействия с клинической информационной системой и информационной системой медицинского учреждения
Возможность использования резервного пространства - для 8 дополнительных модулей на стойке вспомогательных модулей
Слоты для измерительных модулей, совместимых с наркозно-дыхательными аппаратами WATO Mindray - 13
Возможность хранения 100 записей сигналов тревоги - есть
Возможность хранения 20-секундные фрагменты волновых кривых - есть
Возможность хранения 100 записей сигналов тревоги по аритмии - есть
Возможность хранения 1.000 записей данных НИАД - есть
4. Mindray BeneView T6
Преимущества:
- Аппарат насчитывает до 8 каналов ИАД (измерение артериального давления).
- Устройство может подключаться как к кабельной, так и к беспроводной локальной сети.
- Предусмотрена возможность использования нескольких рабочих режимов, в том числе ночного режима, конфиденциального, режима сердечно-легочного шунтирования, режимов отображения 4, 6 и 8 кривых.
- Прибор может измерять давление заклинивания в легочной артерии (PAWP), что позволяет объективно оценивать функции сердца.
- Имеется опция переноса конфигурации при помощи USB-ключа.
- Эргономичный дизайн с функциональными кнопками управления, обозначенными на экране понятными иконками.
- Интеллектуальная охлаждающая система эффективно регулирует температурный режим внутри корпуса прибора.
- Есть возможность подключения нескольких вспомогательных устройств, в том числе мыши, внешней клавиатуры, дополнительного дисплея, через удобные соединительные гнезда.
- Запись данных с монитора с использованием подходящего формата осуществляется встроенным 3-канальным термографическим регистратором (термопринтером).
- Физиологические и технические тревожные сигналы дублируются световой индикацией.
- Режимы графического интерфейса настраиваются, при этом показатели на экране можно видеть издали благодаря отображению основных параметров крупным шрифтом.
- Прибор оснащен удобной навигационной рукояткой управления.
- Этот монитор благодаря своей модульной конструкции (Plug-and-play) способен задействовать модули, общие для нескольких отдаленных мониторов. Такая система позволяет подключаться к 13 модулям. Таким образом появляется возможность отображать в реальном времени данные, получаемые из объединенной больничной сети, от централизованной станции мониторинга, а также от прикроватных мониторов.
Перечень записей, хранящихся в мониторе:
- табличные/графические тренды всех возможных параметров – 120 часов;
- волновые кривые (в режиме полного просмотра) – 48 часов;
- данные НИАД – 1000 записей;
- сигналы тревоги – 100 записей;
- тревожные сигналы по аритмии – 100 записей.
Технические характеристики монитора пациента Beneview T6
| Экран | Разрешение 1024x768 |
| Параметры | ЭКГ, Mindray SpO2, НИАД, Resp, 2 Темп, 2 ИАД; Анализ ST-сегмента, аритмий, определение пейсмейкера |
| Скорость отбора проб (минимум) | 70 мл/мин |
| Поддержка протокола HL7 | Позволяет интегрировать монитор в клиническую информационную систему или информационную систему медицинского учреждения |
| Распознавание анестетиков | Выполняется в автоматическом режиме |
| Возможность интеграции измерения BIS | Есть |
| Калькулятор расчета доз препаратов | Есть |
| Подключение к проводной или беспроводной сети | Есть |
| Модуль анализа газовых смесей | Для анализа дыхательных циклов с установкой содержания O², CO², N²O. |
| Клавиши блокировки в нижней части | Для предотвращения отключения питания |
| Возможность подключения других внешних устройств | До 4-х (например, наркозный аппарат, аппарат ИВЛ |
| Сохранение кривых | У Т8 до 12 кривых |
| Touch screen | Опционально |
| Многопараметрический модуль | Объединяет все необходимые данные в одном блоке, отображая ключевые характеристики |
| Функция View-Other-Patient | Просмотр данных другого пациента за счет подключенных к сети прикроватных мониторов разных пациентов |
| Межсетевой интерфейс | Есть |
| Кнопка оперативного доступа к функциям | Есть |

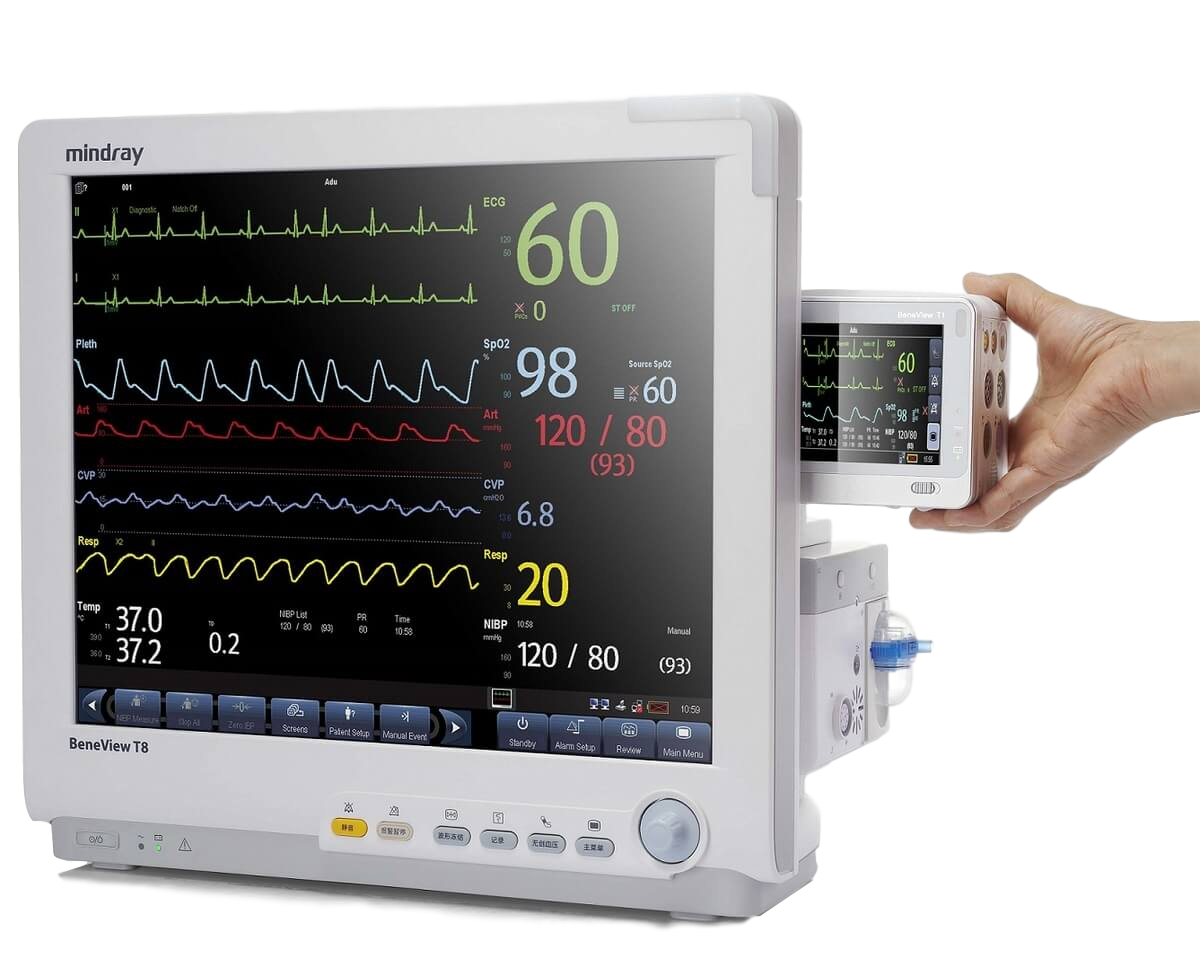

5. Mindray BeneView T8
Преимущества
Эргономичный современный монитор пациента BeneView T8 позволяет проводить качественный мониторинг жизненных функций на высочайшем профессиональном уровне.
Созданный на базе эффективной платформы мониторинга и имеющий модульную конструкцию монитор BeneView способен проводить измерения и управлять широким спектром параметров мониторинга, используя как передовые технологии, например PiCCO2, ScvO2 и BISx/x4, так и клинические функции, в том числе логическую схему взаимосвязей (Spider Diagram) и массив спектральной плотности (DSA).
Благодаря модульной, легко изменяемой конфигурации к монитору BeneLink можно подключить до четырех внешних устройств, в том числе аппарат ИВЛ и наркозный аппарат, что позволяет получать и обрабатывать большее количество данных у постели пациента Благодаря наличию межсетевого интерфейса и поддержке протокола HL7 монитор BeneView можно беспрепятственно интегрировать в клиническую информационную систему (CIS) или информационную систему медицинского учреждения (HIS). Ввод сведений о пациентах осуществляется легко и просто, а данные основных показателей жизнедеятельности могут передаваться в электронную систему ведения медицинской документации. Этот эффективный рабочий процесс без бумажных документов повышает производительность и снижает риск ошибочной перезаписи данных.
С помощью монитора BeneView или вспомогательного дисплея можно с легкостью просматривать данные из информационных сетей медицинского учреждения (например CIS, PACS или LIS), что обеспечивает врачам доступ к информации, необходимой для правильных клинических заключений и назначений, и повышает качество обслуживания пациентов.
Дисплей - 17" (разрешение 1280х1024)
Параметры - ЭКГ, Mindray SpO2, НИАД, Resp, 2 Темп, 2 ИАД; Анализ ST-сегмента, аритмий, определение пейсмейкера
Скорость отбора проб (минимум) - 70 мл/мин
Поддержка протокола HL7 - позволяет интегрировать монитор в клиническую информационную систему или информационную систему медицинского учреждения
Распознавание анестетиков - выполняется в автоматическом режиме
Возможность интеграции измерения BIS - есть
Калькулятор расчета доз препаратов - есть
Подключение к проводной или беспроводной сети - есть
Модуль анализа газовых смесей - для анализа дыхательных циклов с установкой содержания O², CO², N²O
Клавиши блокировки в нижней части - для предотвращения отключения питания
Возможность подключения других внешних устройств - до 4-х (например, наркозный аппарат, аппарат ИВЛ
Сохранение кривых - у Т8 до 12 кривых
Touch screen - опционально
Многопараметрический модуль - объединяет все необходимые данные в одном блоке, отображая ключевые характеристики
Функция View-Other-Patient - просмотр данных другого пациента за счет подключенных к сети прикроватных мониторов разных пациентов
Межсетевой интерфейс - есть
Кнопка оперативного доступа к функциям - есть
6. Mindray BeneView T9
Основные преимущества:
- Модульная структура. Возможность добавления новых функций и программных средства по мере изменения клинических потребностей.
- Аппарат предназначен для пациентов любой возрастной категории и степени тяжести.
- Основной блок аппарата имеет ЖК цветной сенсорный дисплей (19 дюймов), раздельные индикаторы физиологических и технических тревог, индикаторы сети переменного тока и заряда батареи, отсеки для интегральных модулей (5 слотов), отсек для аккумуляторов (для работы аппарат необходимо два аккумулятора), отсек для карты памяти CF, регистратор, кнопки быстрого доступа к функциям, удобную вращающуюся навигационную ручку, порты USB/DVI для подключения модуля расширения, DVI – коннектор, обеспечивающий подключение зеркального внешнего экрана при необходимости.
- Интеллектуальная система охлаждения. Встроенный вентилятор автоматически включается при высоких нагрузках, что делает аппарат абсолютно бесшумным при обычном режиме работы.
- Наличие дополнительного пространства для 8 модулей на стойке вспомогательных модулей BeneView расширяет возможности аппарата.
- BeneView T9 поддерживает следующие модули: многопараметрический модуль (позволяющий одновременно осуществлять мониторинг ЭКГ, дыхания, SpO2, температуры, НИАД и ИАД), модуль измерения ИАД, модуль измерения сердечного выброса (СВ), модуль ССО/SvO2, модуль СО2, модуль анестезирующих газов, модуль для регистрации импедансной кардиограммы, модуль BIS, модуль контроля механики дыхания, модуль PiCCO, модуль для определения ScvO2, модуль ЭЭГ, модуль НМП.
- Сенсорный дисплей не только имеет возможность легкого изменения конфигурации и работы в нескольких режимах отображения, но также позволяет получить оперативный доступ к целому набору функций.
- Интуитивно понятный интерфейс, простота управления и обслуживания.
- Светодиодная подсветка сенсорного дисплея.
- Функция блокировки/разблокировки сенсорного экрана.
- Наличие клавиш быстрого доступа и области подсказок для оператора.
- Возможность сохранения и перемещения параметров конфигураций посредством USB-накопителя.
- Отображение на мониторе до 12 кривых и всего набора физиологических показателей. А при использовании встроенной системы iView возможность отображения на том же экране и различной клинической информации, что позволяет быстро получить все необходимые данные о пациенте с одного устройства.
- Панель приложений легко настраивается пользователем. На экране BeneView отображаются иконки установленных приложений, запускаемые одним касанием.
- Установленные на монитор приложения могут работать в фоновом режиме для получения актуальной информации в реальном времени.
- До 8 каналов для измерения ИАД.
- Для взрослых пациентов в тяжелом состоянии можно использовать дополнительную функцию снятия ЭКГ в 12 отведениях с анализом аритмии и сегмента ST. Быстрая ЭКГ диагностика непосредственно в палате пациента позволяет сохранить и проводить сравнения измерений, к тому же отчет ЭКГ доступен как в системе управления ЭКГ, так и в мониторе BeneView.
- Возможность проведения OxyCRG для неонатологии в режиме реального времени.
- Графическое представление параметров PiCCO.
- Спектральный анализ DSA/CSA. Динамическое представление спектральных трендов ЭЭГ помогают прогнозировать изменения состояния головного мозга, проводить диагностику и корректировать терапию.
- Возможность быстрой оценки управления ИВЛ по параметрам респираторной механики и петлям P-V, F-V.
- Возможность подключения удаленных дисплеев, конфигурация которых настраивается пользователем и позволяет вывести на экран только необходимую информацию.
- Встроенный трехканальный термографический принтер.
- В аппарате используется открытая платформа, обеспечивающая широкие возможности для работы IT- приложений. Встроенный в монитор пациента ПК iView работает автономно, что позволяет легко интегрироваться в IT- инфраструктуру медицинского учреждения.
- Возможность подключения к кабельной или беспроводной локальной сети.
- Поддержка протокола HL Возможность подсоединения к клинической информационной системе (CIS) и информационной системе медицинского учреждения (HIS), что обеспечивает удобство регистрации пациентов при поступлении, а также внесение необходимых медицинских сведений о состоянии пациента в его медицинскую карту.
- Мгновенный доступ к клинической информации позволяет получить полную информацию о пациенте, в том числе данные рентгенографий, ультразвуковых исследований, лабораторных исследований, отчетам ЭКГ и др.
- BeneView T9 поддерживает работу большого количества медицинских приложений, например, ларингоскопов и других устройств, подключаемых через USB, полный анализ ЭКГ и фетальный допплер.
- Множество разъемов для подключения вспомогательных устройств: клавиатуры, мыши, дополнительного дисплея и т.п.
- Сетевое подключение к центральной системе мониторинга (ЦСМ).
- Благодаря модулю BeneLink (который достаточно быстро подключается) к монитору можно подсоединить внешние устройства, например, таких, как ИВЛ или наркозно-дыхательный аппарат.
- BeneView T9 обеспечивает также непрерывность получения и записи данных при транспортировке монитором BeneView T1.
- Варианты крепления: настенное; к кровати специальным зажимом; на передвижной стойке; крепление к наркозно-дыхательному аппарату.
- Синхронизация с дефибриллятором.
Технические характеристики BeneView T9 Mindray:
- Экран: цветной антибликовый ЖК-монитор, 19 дюймов,
- Сенсорный экран,
- Питание: 2 перезаряжаемые литий-ионные батареи, возможность питания от электросети,
- 48 часов записи волновых кривых в режиме полного просмотра,
- Возможность просмотра до 120 часов записи графических и табличных трендов,
- 1000 измерений НИАД,
- 100 эпизодов аритмии,
- Разъемы для подключения к ЦСМ, к CIS, к сервису вызова медперсонала,
- Внешний разъем для USB-накопителя и необходимых дополнительных USB – устройств (клавиатуры, мыши и т.п.)
