Ангиографы серии Infinix-i разработаны для исследований с обеспечением пониженной лучевой нагрузки как на пациента, так и на персонал. Это возможно за счет использования современных аппаратно-программных подсистем:

  1. Цифровая импульсная флюороскопия с переменной дозой;
  2. Запоминание флюороскопических изображений – оператор может вызывать из памяти как статические, так и динамические изображения, что исключает необходимость повторных исследований и дополнительного облучения пациентов;
  3. Виртуальная коллимация – по завершению флюороскопии при помощи программного обеспечения оператор моделирует положение коллиматора на уже имеющихся изображениях, что исключает необходимость проведения повторных исследований и дополнительного облучения пациента для регулировки положения шторок коллиматора;
  4. Режимы с переменной дозой. Запрограммированные режимы получения изображения с различными комбинациями частоты импульсов, ускоряющего напряжения, силы тока, а также параметрами цифровой обработки позволяют провести цифровое увеличение изображения в масштабе реального времени без увеличения лучевой нагрузки;
  5. Использование флюороскопических изображений для количественного анализа сосудов, в том числе и коронарных. Анализ осуществляется путем обработки с помощью численных методов уже имеющихся изображений, что исключает необходимость дополнительного облучения пациента;
  6. Мониторинг величины дозы. Лучевая нагрузка постоянно отображается на экране в операционной.

Одно из преимуществ ангиографа СF-I/SP серии Infinix-i - это простота использования. Упрaвление интуитивно, что снижaет потребность в помощи лаборантов. Перед началом исследования можно быстро получить доступ к информации о пациенте и предыдущих исследованиях для повышения эффективности исследований.

Возможности оператора:

  • управление движением С-арки и стола для исследования сосудов;
  • контроль размера поля зрения;
  • установка рентгеновского коллиматора и данных автопозиционирования;
  • выбор режима рентгеноскопии;
  • установка других параметров, необходимых для исследования.

Дополнительная комплектация:

  • система может комплектоваться рабочей станцией для 3D реконструкции изображений коронарных сосудов и для детализации при сверхточных процедурах PCI.
  • детекторы с возможностью получения нескольких размеров изображений в зависимости от необходимого обхема исследования. Уникальный дизайн детектора среднего (универсального - 30х30 см) размера обеспечивает в два раза большее анатомическое покрытие в одной проекции по сравнении с традиционными размерами детектора.

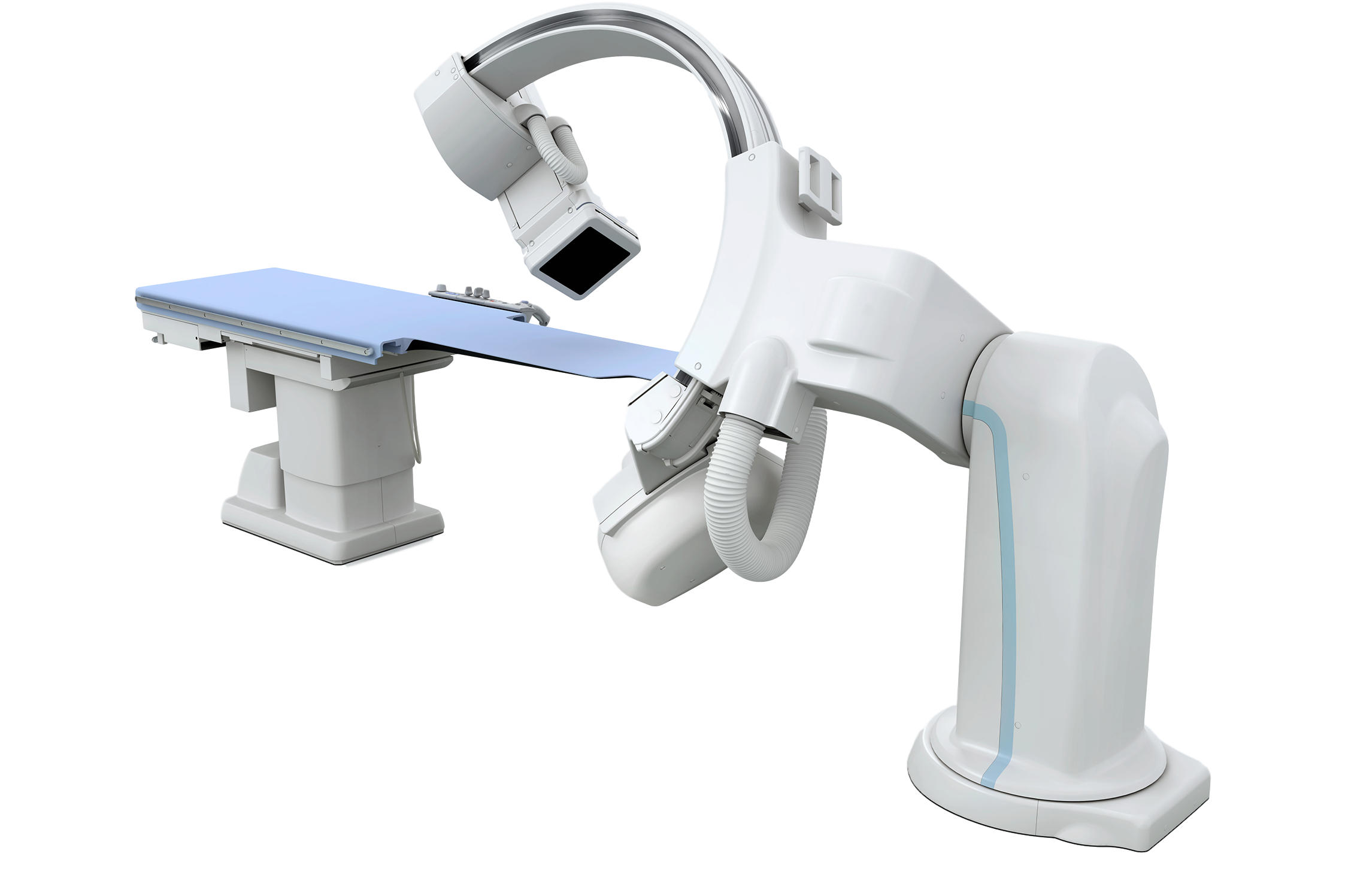

Характеристики многоосевой однопроекционная система напольного крепления:

  • Размер детектора 20cм × 20cм
  • Широкий диапазон покрытия

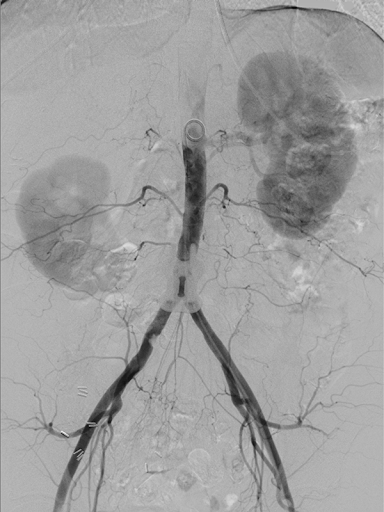

  • Предназначена для диагностики и лечения не только патологии коронарных артерий, но и периферических сосудов
  • Инновационный многоосевой механизм и передовые технологии обработки изображений для наблюдения за PCI устройствами обеспечивают четкую и точную поддержку обследования и лечения
  • Рентгеновская трубка с высокой теплоемкостью и водяным охлаждением, обеспечивающая возможность сохранять максимальное разрешение в течение длительных исследований
  • Многозадачная система цифрового сбора данных, обработки и хранения для быстрого доступа к изображениям и эффективной архивации
  • Интуитивные, простые в использовании средства управления
  • Универсальная конструкция верхней секции стола для плавного регулирования во время процедуры

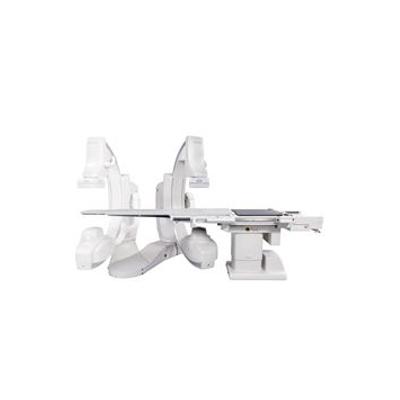

  • Подвижная С-арка, которая обеспечивает быстрое позиционирование и широкий доступ к пациенту

Функции:

  • Zoom Fluoro (рентгеноскопия с масштабированием)
  • Функция управления дозой, что гарантирует минимально необходимую дозу при получении изображений высокого качества
  • Spot Fluoroscopy – это уникальная возможность существенного уменьшения площади облучения во время флюороскопии при интервенциях. Spot Fluoroscopy используется для проведения интервенционных абляций в электрофизиологии, нейрофизиологических исследований, неврологических и общие сосудистые исследования как у взрослых, так и у детей.

В помощь врачам для завершения процедуры более эффективно и результативно системы Infinix-і имеют ряд передовых технологий визуализации.

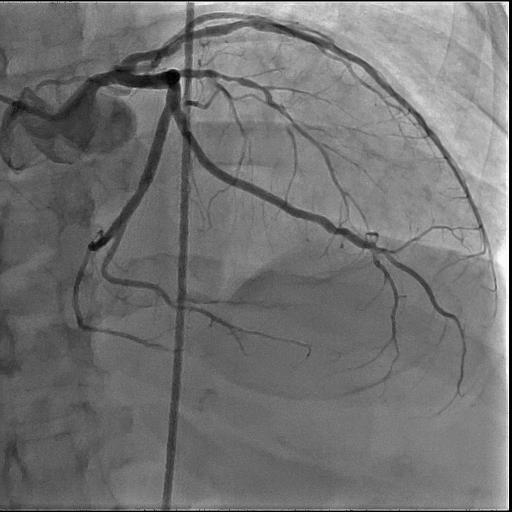

Передовые технологии визуализации для визуализации сердцa и коронарных сосудов:

  • CV-3D™ plus

CV-3D – это функция трехмерного количественного анализа коронарных сосудов (3D QCA). Благодаря CV-3D проводится реконструкция 3D изображения сосудов из двух или трех ангиографических изображений, полученных при различных углах. На основе 3D изображения сосуды можно оценить длину, диаметр, наличие относительного стенозa и угол ветвления сосудов. Объемная визуализация коронарных артерий увеличивает детализацию изображения при чрезвычайно точных процедурах РСІ. Функиция "Stent Optimizer" улучшает визуализацию стента, за счет подавления фоновых анатомических структур и фонового шума на одном изображении, в то время как баллон находится еще в просвете сосуда после раскрытия стента.

  • Multi modality Roadmap

Toshiba предлагает новую функцию Roadmap, позволяющая наложить 3D изображения с КТ на "живое" изображение флюороскопии. Такое совмещенное изображение помогает интуитивно понять позицию катетера, упрощая процесс его установки.

  •  Поддержка процедуры TAVR (Transcatheter Aortic Valve Replacemen)

TAVR - это новое программное обеспечение для обработки 3D или 2D изображений для планирования размещения аортального клапана. Программное обеспечение включает в себя такие инструменты, как оценка структуры клапана и определение соответствующего доступа для размещения клапана (трансэпикальний, трансфеморальный, подключичный).

  • CAAS A-Valve

Данная технология позволяет проводить анализ корня аорты за счет ее трехмерной реконструкции на основе двух ангиографических проекции.

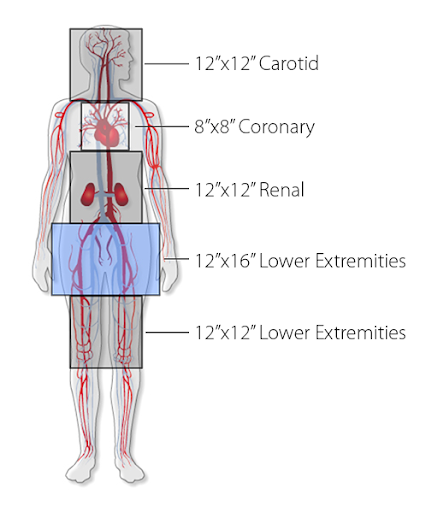

Три разных размера получаемого изображения:

  1. 12" x 16"  - изначально предназначено для визуализации сосудов, но может быть использован и для визуализации сердца


  2. 12" x 12" - разработан специально для проведения различных сердечно-сосудистых диагностических и терапевтических процедур


  3. 8" x 8" - предназначен в первую очередь для визуализации сердца



Технические характеристики:

  • Тип стационарный моноплановый
  • Цифровой или аналоговый цифровой
  • Крепление С-дуги напольное
  • Глубина C-дуги 89 см
  • Выходное напряжение генератора (кВ) 150
  • Ток на рентгеновской трубке, мА 1250
  • Система охлаждения водяная
  • Плоскопанельный детектор 20х20 см (возможна замена на детектор 30х30 см)
  • Теплоемкость анода 1800 kHU
  • Скорость съемки 30 кадров/сек.
  • Вращение штатива да
  • Максимальный вес пациента (кг) 220.
