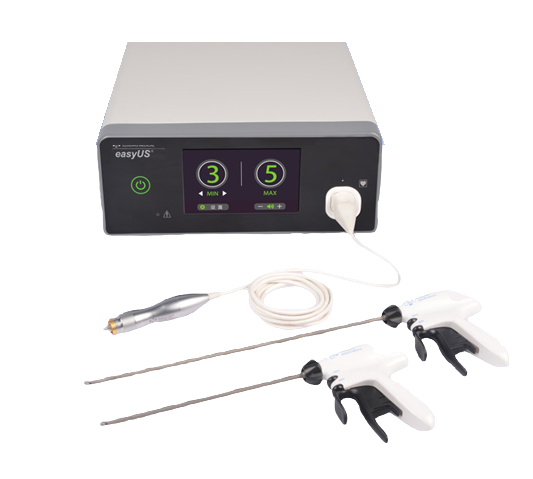

Ультразвуковой скальпель, облегчающий различные хирургические операции и благодаря многофункциональности и эргономическому дизайну

В составе:

1. Генератор ES01 - 1 шт.

2. Ножной включатель FSU01 - не более 5 шт.

3. Рукоятка eHP01 - не более 10 шт.

4. Ножницы многофункциональные SHC23A - не более 500 шт.

5. Ножницы многофункциональные SHC36A - не более 500 шт.

6. Руководство по эксплуатации - 1 шт.

7. Шнур питания - 1 шт.

Принцип работы

В Системе ультразвуковой хирургической генератор создает электрические сигналы, которые передаются на рукоятку через кабель, затем рукоятка преобразует электрическую энергию в механические движения. Ножницы многофункциональные получают механические движения от рукоятки, усиливают движения и подают энергию к тканям.

Генератор

Генератор преобразует напряжение линии переменного тока в контролируемый уровень постоянного тока. Затем уровень постоянного тока моделируется на резонансной частоте рукоятки. Модулированный сигнал фильтруется и доставляется к рукоятке, где он резонирует с акустическим приводным механизмом.

Модуль подачи питания

Состоит из переключателя, розетки, фильтра, предохранителя, мощности переменного тока/постоянного тока. Он должен обеспечить 48В постоянного тока.

Схема регулирования мощности

Преобразует 48В постоянного тока в различные типы мощностей, используемых в генераторе.

ЦОС (цифровая обработка сигналов)

ЦОС содержит программное обеспечение для работы. Программное обеспечение управляет компонентом сенсорного экрана для контроля интерфейса, а также для управления ПЛИС (программируемая логистическая интегральная схема) для контроля периферийных устройств, например, для динамической регулировки выходной частоты и мощности, и других компонентов.

ПЛИС (программируемая логистическая интегральная схема)

ПЛИС является вспомогательным компонентом в цепи.

Схема синтеза частот

Для генерирования высокочастотного переменного тока. Частота динамически регулируется вместе с изменениями нагрузки, чтобы резонировать всю систему.

Схема настройки уровня мощности

Регулирование вькодного тока и напряжения в соответствии с полным сопротивлением цепи обратной связи, чтобы система работала в лучшем состоянии.

Схема усиления мощности

Усиление высокочастотного переменного тока через трансформатор так, чтобы ток проводил ультразвуковой сигнал через преобразователь в рукоятку.

Схема изоляции пациента

Обеспечивание защитного изолирующего барьера для пациента и/или пользователя. Напряжение, генерируемое на вторичной обмотке трансформатора, изолировано от первичного и, следовательно, не относится к заземлению.

Компонент сенсорного экрана

Компонент сенсорного экрана взаимодействует с ЦОС и отображает действия на экране по требованию ЦОС, а также передает пользовательское касание на процессор ЦОС.

Компонент сенсорного переключателя

 Компонент сенсорного переключателя взаимодействует с ПЛИС. Он распознает действия пользователя на сенсорном переключателе и активирует различные цвета светодиодов в соответствии с текущим статусом.

Рукоятка

 В рукоятке размещены несколько основных компонентов, которые генерируют, усиливают и доставляют ультразвуковую энергию к конечному звену изделия. Когда каждый компонент присоединен к другому и настроен, формируется звуковой приводной механизм. Ультразвуковой преобразователь в рукоятке преобразует электрическую энергию в механические движения. Когда к преобразователю применяется форма сигнала переменного тока, пьезоэлектрический материал расширяется и сжимается, чтобы вьполнить продольное движение.

Ножницы многофункциональные

 Лезвие усиливает механические движения и доставляет энергию к тканям. Дистальный конец лезвия контактирует с тканями человека для резания и/или коагуляции. На ножницах многофункциональных есть ручной переключатель. Действие ручного переключателя передается к ЦОС в генераторе. ЦОС управляет минимальной выходной мощностью или максимальной выходной мощностью в соответствии с нажатием ручного переключателя.

Ножной включатель

 Действие ножного включателя передается к ЦОС в генераторе. ЦОС управляет минимальной выходной мощностью или максимальной выходной мощностью в соответствии с нажатием педали.
