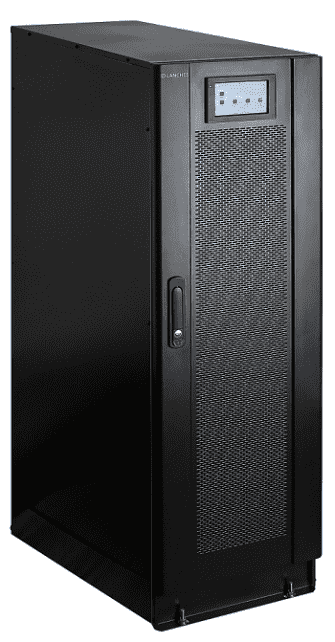

Модель L990 3/3 120kVA это источник бесперебойного питания с двойным преобразованием напряжения. Коэффициент выходной мощности 1,0. Гибкая настройка конфигурации батареи от 32 до 46.

Широкий диапазон входного напряжения обеспечивает продолжительный срок службы аккумуляторов в "суровых" условиях эксплуатации сводя к минимуму количество переходов ИБП в автономный режим.

Панель управления

Наличие многофункционального сенсорного ЖК- экрана. Индикация режимов и параметров работы.

Мнемосхема работы ИБП.

Показывает работу инвертора, байпаса, батарей, нагрузку, режим работы от батарей, частоту.

Область применения

ИБП обеспечивает высокий уровень надежности питания и защиты ИТ-систем, телекоммуникационного, промышленного и медицинского оборудования, средств безопасности и  рабочих станций.

Особенности

  • Усовершенствованная технология управления двойным преобразованием двухъядерным DSP процессором.
  • Коэффициент выходной мощности 1,0 увеличил нагрузочную способность на 11%.
  • Технология активной коррекции коэффициента мощности, коэффициент входной мощности не менее 0,99.
  • Эффективность системы повышена до 96%, коэффициент энергосбережения увеличен вдвое. Эффективность работы до 99% в режиме ECO.
  • Двойной независимый вход байпаса и выпрямителя.
  • Передовые цифровые и параллельные технологии, обеспечивают более высокую надежность.
  • Широкий диапазон входного напряжения, автоматическое определение частоты 50/60 Гц.
  • Режим преобразования частоты 50 Гц / 60 Гц.
  • Компактная внутренняя планировка, небольшая занимаемая площадь.
  • Автоматическое регулирование скоростью вентиляторов в зависимости от температуры снижает уровень шума и продлевает срок службы вентиляторов.
  • Отличается высокой отказоустойчивостью, при одном поврежденном вентиляторе поддерживается 50% нагрузки, при двух - 30% нагрузки.
  • Специальная технология покрытия электронных компонентов ИБП обеспечивает безотказную работу ИБП в тяжелых условиях.
  • Эффективная аппаратная и программная защита, надежная функция самодиагностики, обширный журнал записи событий для диагностики.
  • Линейное понижение на входе низкого напряжения сокращает время разряда батарей.
  • Гибкая настройка конфигурации батарей: 30 ~ 46 шт.
  • Возможность включения ИБП от батареи при отсутствии сетевого питания (холодный запуск).
  • Нулевое время переключения для режима питания ИБП от батарей при нестабильном питании от сети.
  • Настраиваемое время отложенного запуска при восстановлении питания от сети.
  • 5-дюймовый цветной сенсорный ЖК-экран с мнемосхемой работы ИБП, дружественный интерфейс человека и машины, поддержка русского языка.
  • Мощное программное обеспечение для настройки параметров и онлайн-обновления.
  • Усовершенствованная много платформенная связь для мониторинга ИБП: RS232, USB, RS485, NET, сухие контакты, карта SNMP, карта Wi-Fi и карта GPRS.
  • Интеллектуальное управление зарядом аккумуляторных батарей, автоматическое выравнивающее управление зарядкой, контроль режимов зарядного устройства -повышает надежность зарядного устройства и продлевает срок службы аккумуляторов.
  • Опции и аксессуары: в стандартной комплектации RS232, USB, RS485, NET, параллельный порт, LBS, сухие контакты, EPO и интерфейс компенсации температуры аккумулятора; опционально предлагается дополнительная карта SNMP, карта Wi-Fi, карта GPRS, датчик температуры аккумулятора, детектор EMD и сигналы тревоги SMS.

Технические характеристики:

Полная мощность, ВА 120000

Активная мощность, Вт 120000

Напряжение вход/выход 3 фазы / 3 фазы

Эффективность системы

    не менее 96%;

    в режиме ECO 99%

Время автономии Зависит от емкости подключенных батарей

Габариты ИБП / упаковки (Ш х Г х В), мм 440 × 850 × 1200 / 540 × 950 × 1363

Вес нетто / брутто, кг 192 / 207

Стандартная комплектация

Диск с программным обеспечением Windows 98/2000/XP/Vista/7/8, Mac OS X, Linux, EPO, RS-485, сухие контакты, кабель USB, RS-232, руководства пользователя на русском языках, паспорт

Опции

SNMP, WI-FI и GPRS карты, плата параллельной работы, датчик температурной компенсации, датчик температуры и влажности окружающей среды

Вход

Напряжение / входное подключение 380/400/415 В / 3 фазы + нейтраль + заземление (клеммная колодка)

Диапазон напряжения, В

304~485 В (без понижения) при нагрузке 100% линейная зависимость нижнего предела в диапозоне 138~304 В (линейное понижение между нагрузкой 40 - 100%)

Коэффициент входной мощности не менее 0,99

Искажения входного тока (THDI) менее 3%

Входная частота, диапазон, Гц 50 / 60 (автоматическое определение), 40~70

Диапазон напряжения байпаса -60% ~ + 20% (настраивается)

Выход

Напряжение / подключение нагрузки 380/400/415 В / 3 фазы + нейтраль + заземление (клеммная колодка)

Точность выходного напряжения ±1%

Коэффициент мощности 1.0

Искажения выходного напряжения (THDv) не более 1% (при линейной нагрузке), не более 5% (при 100% нелинейной нагрузке)

Крест - фактор выходного тока 3:1 (максимум)

Выходная частота, Гц Синхронизирована с внешней сетью. При работе от батарей: 50/60, ± 0,1%

Перегрузочная способность инвертора, нагрузка

    105% ~ 110% в течение 60 мин;

    110% ~ 125% в течение 10 мин;

    125% ~ 150% в течение 1 мин;

    ＞ 150% в течение 0,2 с

Шина DC и Батареи

Напряжение DC шины, В ±192 В (устанавливаемое — ± 180 ~ ± 264 В)

Количество батарей, шт. от 32/34/36/38/40/42/44/46 внешних батарей

Напряжение батареи, В 12

Ток зарядки, А 24А,36 А

Прочее

Рабочая температура 0 - 40°С

Температура хранения -25 - 55°С

Влажность 0 - 95% (без конденсата)

Уровень шума <65 дБ

Степень защиты IP20
