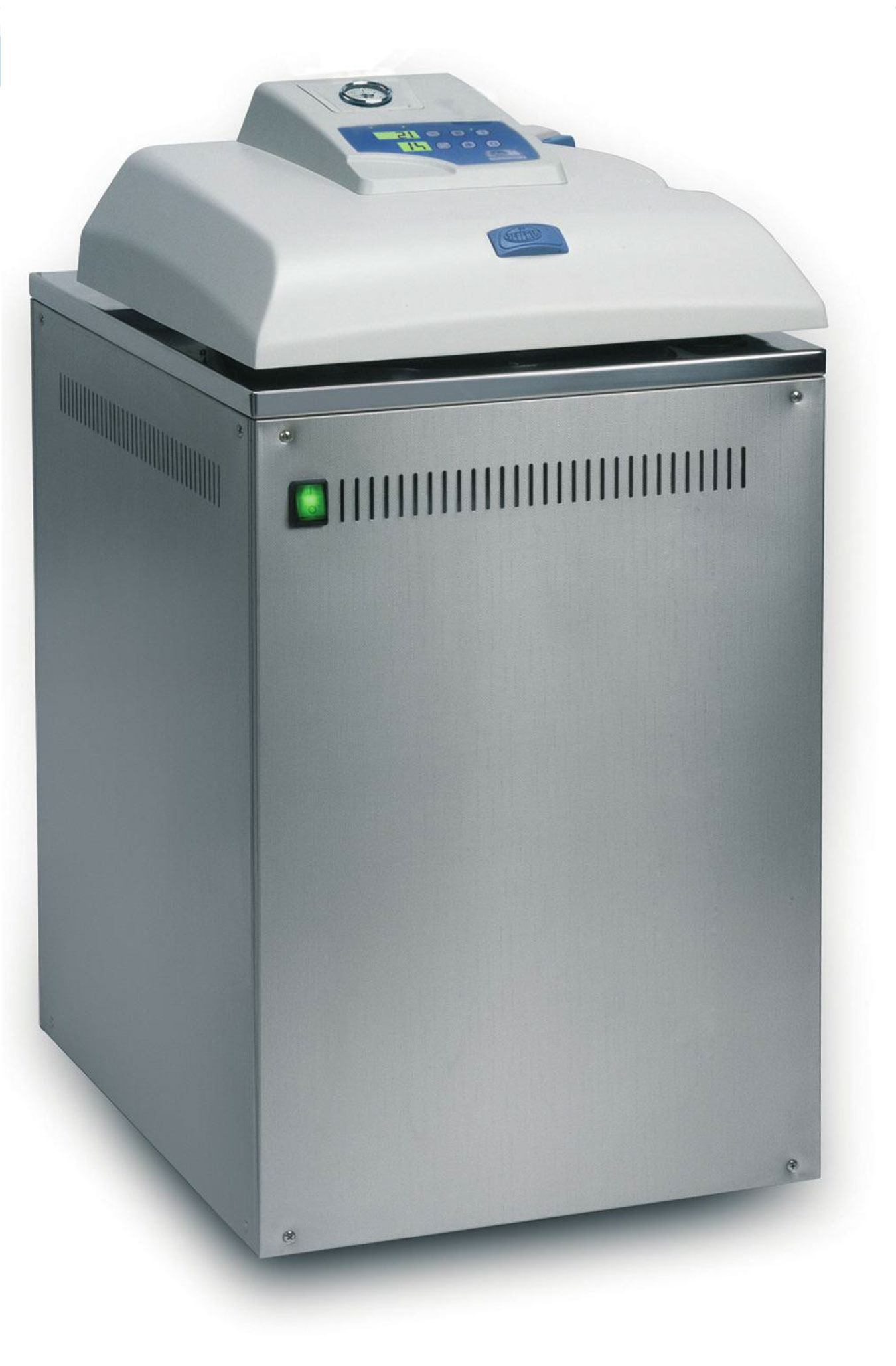

Автоматические автоклавы с вертикальной загрузкой Autester ST DRY PV II представлены моделями вместимостью 30, 50, 75 и 140 литров. Все автоклавы этой серии оснащены микропроцессорной системой управления, контролирующей рабочие параметры. Системы защиты, самодиагностики и аварийной сигнализации обеспечивают надежную и безопасную работу. Модели оснащены панелью управления с ЖК – дисплеем, встроенным принтером и интерфейсом для подключения к внешнему принтеру и компьютеру, имеется порт для второго датчика температуры. Основные программы,

предустановленные на заводе: три программы для твердых тел, сушка, для жидкостей, для жидкостей в режиме двух температурных датчиков. Память на 9 пользовательских программ. Тесты: вакуумный, Бови-Дика. С панели управления также регулируется подключение внешних источников воды, таймер, выбор языка и др. Предусмотрен пароль для защиты от несанкционированного доступа.

Свойства

  • Наружный корпус и верх из нержавеющей стали AISI 304
  • Крышка из нерж. стали AISI 316
  • Шести точечная система закрытия крышки
  • Импульсная вакуумная система и атмосферная (без вакуума) чистка
  • Встроенный генератор пара связан с основной камерой
  • Резервуар для чистой воды для кипятильника к парогенератору
  • Заливное отверстие водяного резервуара для дистиллированной воды (опция)
  • Шесть функциональных режимов
  • Встроенный принтер для распечатки температуры, продолжительности, давления и режима работы (опция)
  • Порт для второго датчика температуры
  • Разъем RS232 для подключения к компьютеру или отправки данных на внешний принтер
  • Память на 9 пользовательских программ

Безопасность

  • Крышка не откроется, пока камера находится под давлением
  • Предохраняющий клапан предотвращает превышение давления в аппарате выше максимального значения
  • При превышении давления, реле безопасности отключает нагреватель
  • Крышка защищена термоизоляцией

Аппараты отвецают следующим требованиям безопасности.

  • EN61010-1 - требование безопасности для оборудования, используемого в лаборатории
  • EN61010-2-041 - требование безопасности для стерилизационного оборудования, используемого в лаборатории
  • EN 61326 - требование к электромагнитной совместимости для оборудования, используемого в лаборатории

Панель управления

Главная панель

  1. ЖК индикатор параметров
  2. Многофункциональная кнопка управления процессором
  3. Светодиод
  4. Кнопка Старт/Остановка
  5. Принтер
  6. Кнопка открытия крышки

Задний вид

  1. Провод питания и обмена информацией
  2. Внешнее водоснабжение
  3. Предохранительный клапан
  4. Вакуумный клапан выпуска пара
  5. Клапан воздушного фильтра
  6. Предохранительный термостат
  7. Предохранительный термостат
  8. Клапан для пустого резервуара
  9. Дренажный клапан
  10. Порт RS232 для подключения принтера
  11. Подключение второго температурного датчика


Характеристики системы управления.

Режимы очистки камеры от воздуха, стерилизации и сушки задается оператором.

  • Температура стерилизации от +105 °C до +134 °C
  • Время стерилизации от 3 до 60 мин
  • Время сушки от 20 до 60 мин
  • От нуля до девяти программ пользователя
  • Шесть программ, предустановленных на заводе:
    • Solids 1 fraction (программа 1 для твердых тел)
    • Solids 2 fractions (программа 2 для твердых тел)
    • Solids 3 fractions (программа 3 для твердых тел)
    • Dry (Сушка)
    • Liquids (Для жидкостей)
    • Liquids 2 temperature probes (для жидкостей в режиме двух температурных датчиков)
  • Проверочные тесты:
    • вакуумный
    • Бови Дика
  • Таймер (дата/час)
  • Индикатор подключения внешних источников воды: включено/выключено

  • Пароль
  • Калибровка
    • датчик температуры 1
    • датчик температуры 2
    • заполнение водой

Сообщения об ошибках при выполнении программ отображаются на экране и сопровождается звуковым сигналом. Парогенератор во время обнаружения ошибки отключается.

Сообщения, высвечиваемые на экране:

  1. ELECTRICAL FAULT – проблемы с электропитанием
  2. RTC FAULT – проблемы чипом RTC
  3. SENSOR PRECISION – датчик точности
  4. HEATER PROBE – зонд в нагревателе
  5. CHAMBER PROBE – зонд в камере
  6. OVER PRESSURE – превышение заданного уровня давления
  7. VACUUM – вакуум
  8. PRESSURE – давление
  9. BOILER TEMPERATURE – температура в кипятильнике
  10. TEMPERATURE LOW FAULT – низкая температура
  11. INPUT ERROR – ошибка ввода данных
  12. STERILISATION – стерилизация
  13. LEVEL 1 – уровень первый
  14. LEVEL 2 – уровень второй
  15. DOOR – открыта крышка
  16. PRINTER, NO PAPER – закончилась бумага в принтере
  17. PAPER JAM – застряла бумага в принтере

Параметры и программы, предустановленные в микропроцессоре автоклава.

Примечание: все эти параметры могут регулироваться пользователем.

№ программы

Расшифровка

Температура стерилизации ° C

Время стерилизации, мин

Время сушки

Чистка

0

Свободный

-

-

-

-

1

Не завернутые инструменты

134

4

15

2(1)*

2

Завернутые инструменты

134

12

30

3(2)**

3

CJD

134

20

20

3(2)**

4

Деликатный (незавернутые инстр.)

121

15

15

2(1)*

5

Деликатный (завернутые инстр.)

121

30

30

3(2)**

6

Дезинфекция

105

25

15

1(3)***

7

Жидкости

121

30

-

1(3)***

8

Твердые тела

121

15

30

1(3)***

9

Твердые тела

134

4

30

1(3)***

*Двойная вакуумная очистка.

**Тройная вакуумная очистка.

***Атмосферная очистка (без вакуума)

Технические характеристики моделей

Модель

AUTESTER ST DRY PV-II 30

AUTESTER ST DRY PV-II 50

AUTESTER ST DRY PV-II 75

AUTESTER ST DRY PV-II 140*

Номер по кат.

4002514

4002515

4002425

4002426

Функция сушки

есть

есть

есть

есть

Вместимость, литр

30

50

75

140

Диаметр полезный × высоту, см

30×40

30×70

40×60

50×70

Внешние размеры, д×ш×в, см

97×48×62

117×48×62

107×58×72

118×80×95

Температура, ° C

105-134

105-134

105-134

105-134

Вмест-сть резервуара для воды, л

10

10

10

20

Размер корзин

2

3

2

3

Мощность, Вт

2800

3000

3600

7500

Вес, кг

90

108

136

250

*Модель AUTESTER ST DRY PV-II 140 ввиду своей большой мощности изготовляется для трехфазных сетей переменного тока, напряжения 220 или 380 В (определяется заказчиком).

Поставляются без перфорированных корзин. Их можно заказать отдельно (см. в аксессуарах).

Опции (устанавливаются по заказу клиента на заводе-изготовителе)

Термический рулонный принтер (номер по каталогу 4002417).

Предназначен для распечатки данных температуры, давления, времени и режима.

Температурный датчик Pt 100 (номер по каталогу 4001219)

Служит для определения температуры внутри аппарата. Датчик можно подсоединить к принтеру или устройству измерения температуры

Чтобы гарантировать полное завершение цикла системой при нужной температуре и за установленное время, можно воспользоваться термодатчиком, который размещается

в культуральных колбах, пакетах и т. п. Таким образом можно получить доказательство того, что при стерилизации достигнута нужная температура, державшаяся достаточное время. Когда датчик подсоединяется к контролирующему устройству автоклава, микропроцессор узнает его автоматически, и все параметры, воспринимаемые датчиком отображаются на дисплее и распечатываются.

Аксессуары

Стерилизационный барабан из нержавеющей стали AISI 304

Таблица для подбора барабанов.

Модель автоклава

AUTESTER ST DRY PV-II 30

AUTESTER ST DRY PV-II 50

AUTESTER ST DRY PV-II 75

Номер по кат.

1002418

1002418

1002419

Диаметр х высоту, см

28 х 18

28 х 18

35 х 27

Вместимость аппарата (Кол-во корзин. в аппарате)

2

3

2


Перфорированные корзины из нержавеющей стали AISI 316

Таблица для подбора корзин.

Модель автоклава

AUTESTER ST DRY PV-II 30

AUTESTER ST DRY PV-II 50

AUTESTER ST DRY PV-II 75

AUTESTER ST DRY PV-II 140

Номер по кат.

1000495

1000495

1000496

1000780

Диаметр х высоту, см

28 х 20

28 х 20

38 х 28

48 х 22

Вместимость аппарата (Кол-во барабанов. в аппарате)

2

3

2

3


Разделители для корзин из стальной проволоки AISI 316

Модель

AUTESTER ST DRY PV-II 30

AUTESTER ST DRY PV-II 50

AUTESTER ST DRY PV-II 75

AUTESTER ST DRY PV-II 140

Номер по кат.

1001217

1001217

1001218

1001222

Подходит к корзине (номер по кат)

1000495

1000495

1000496

1000780

Количество секций

4

4

6

7

Моющее средство для автоклавов BIO-SEL

Рекомендованное моющее средство. Подвергается биоразложению, не содержит фосфатов.

Номер по кат

объем

1000025

1 л

1000026

4 л

1000852

12 х 1 л бутылок в коробке

1000853

4 х 4 л бутылок в коробке
