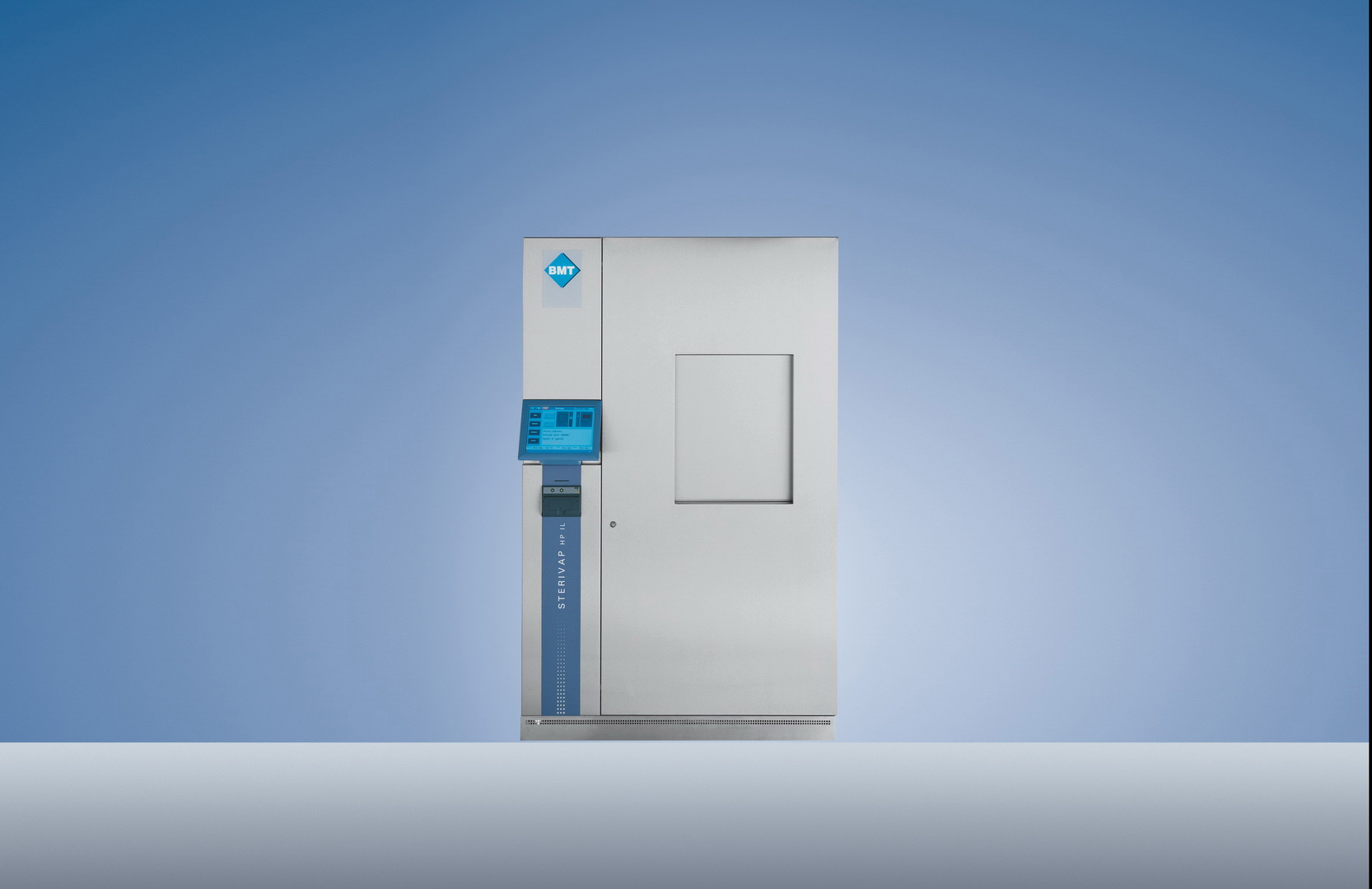

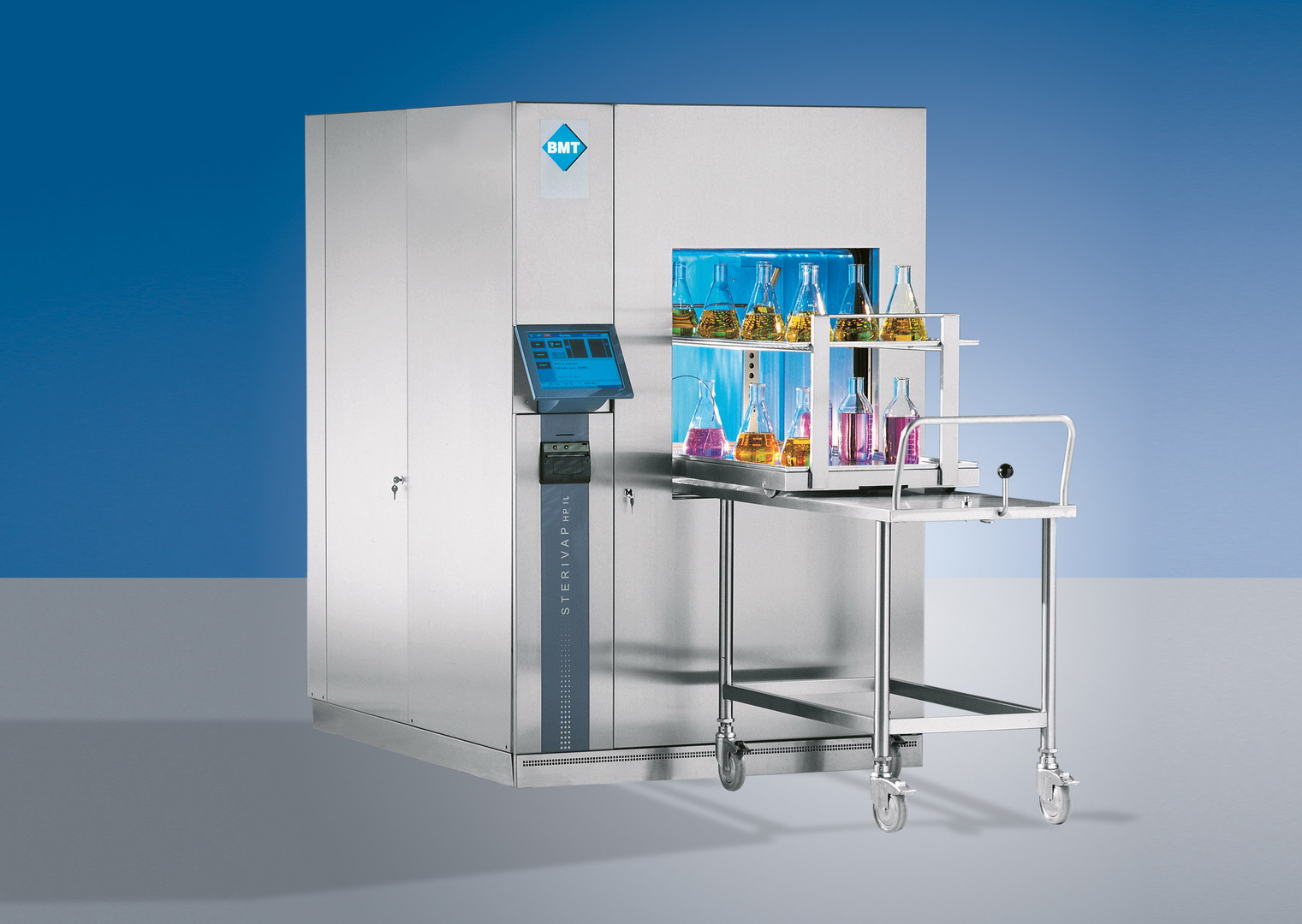

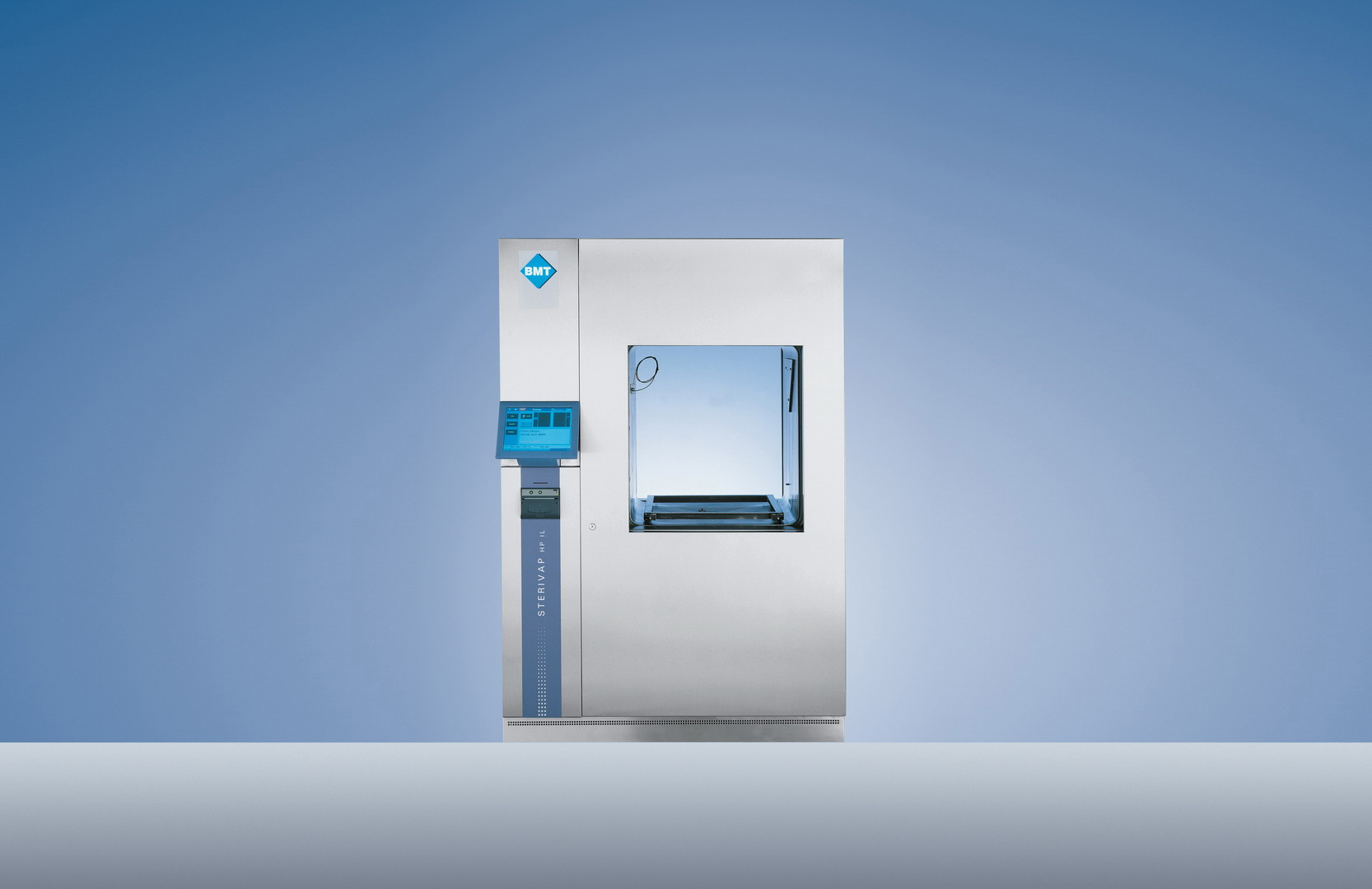

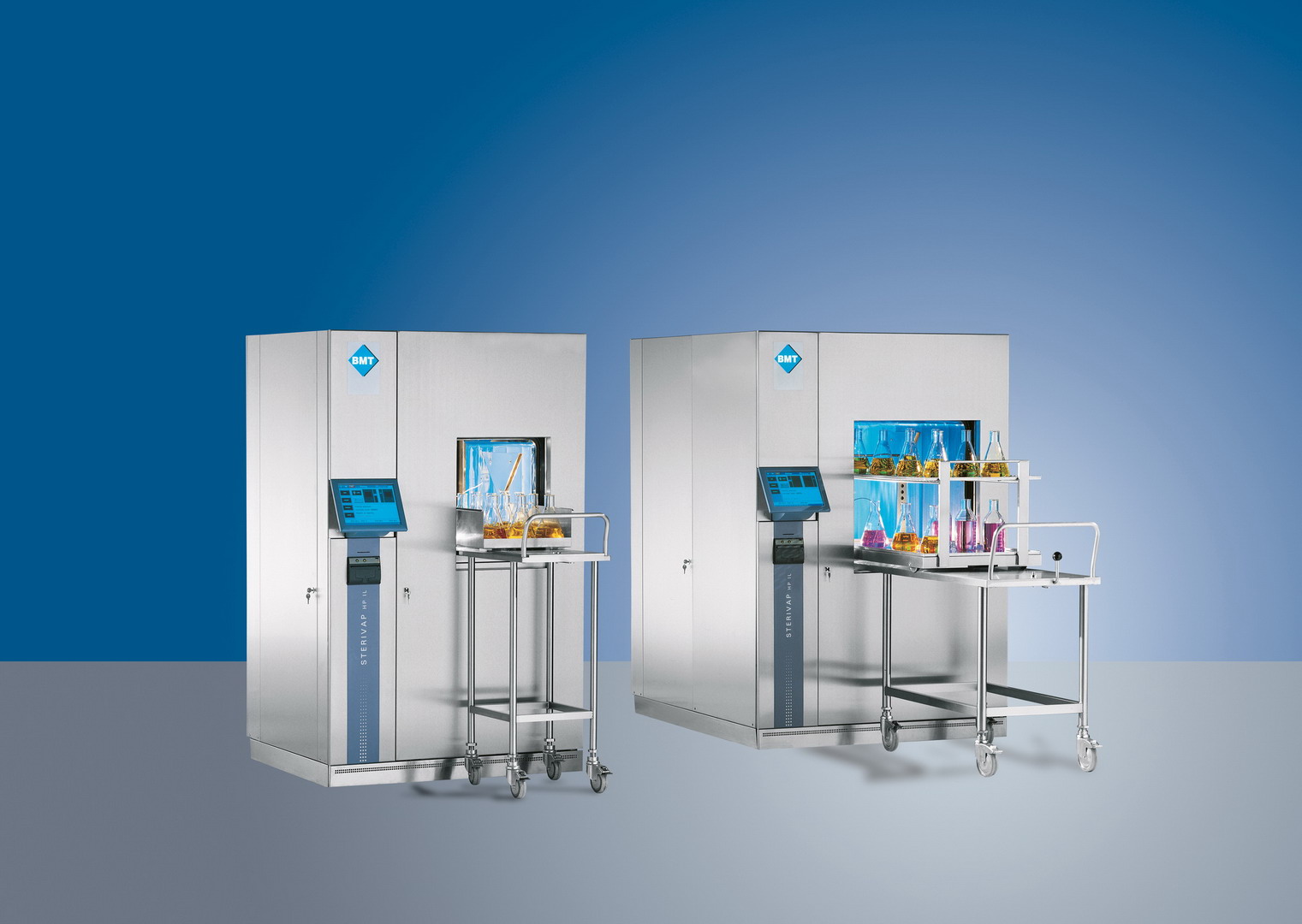

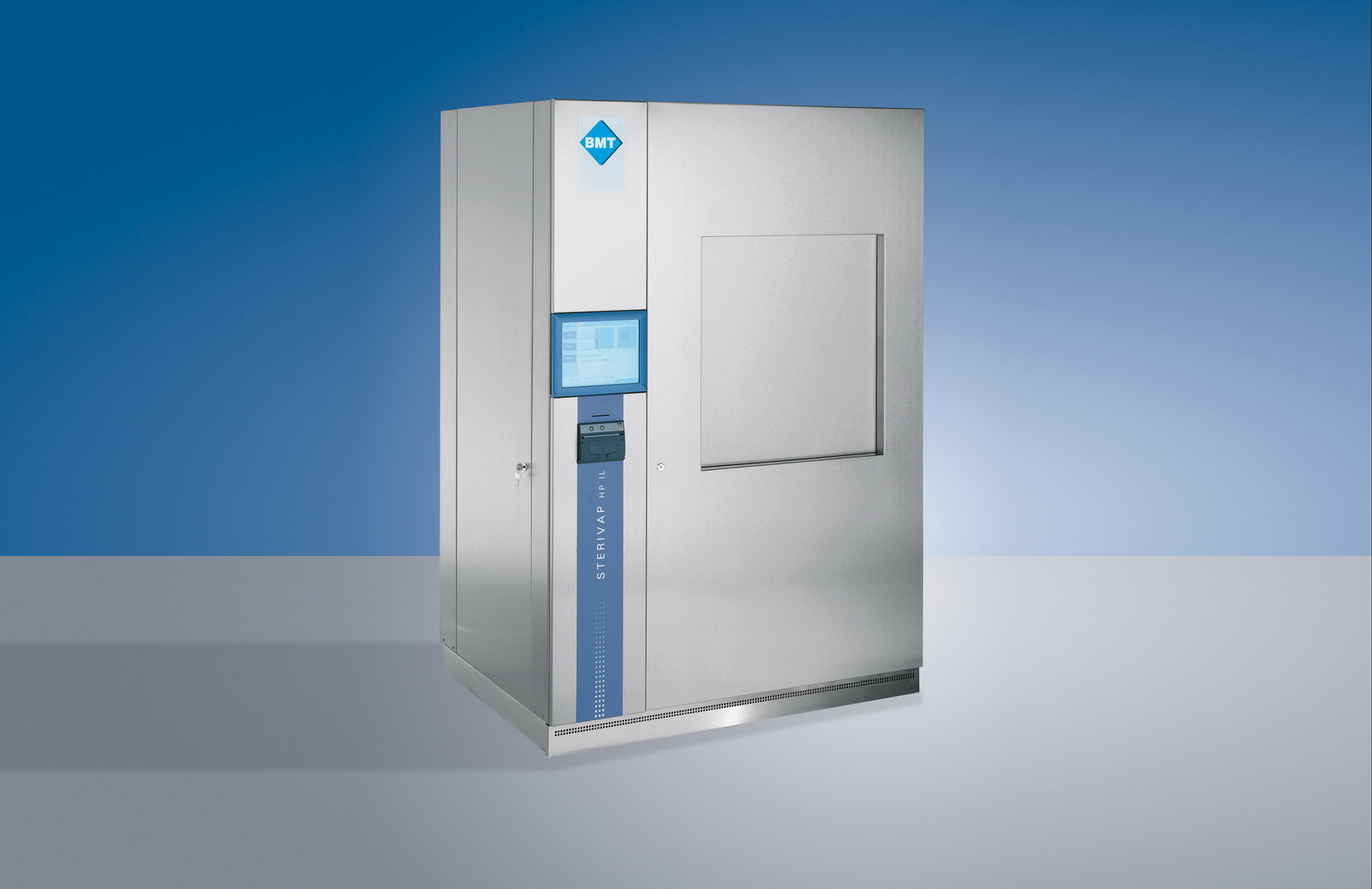

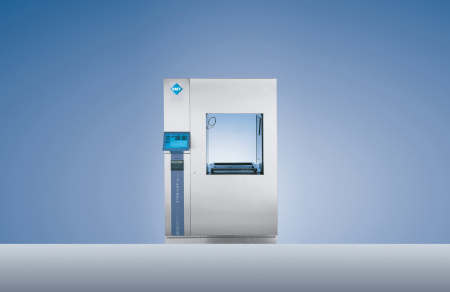

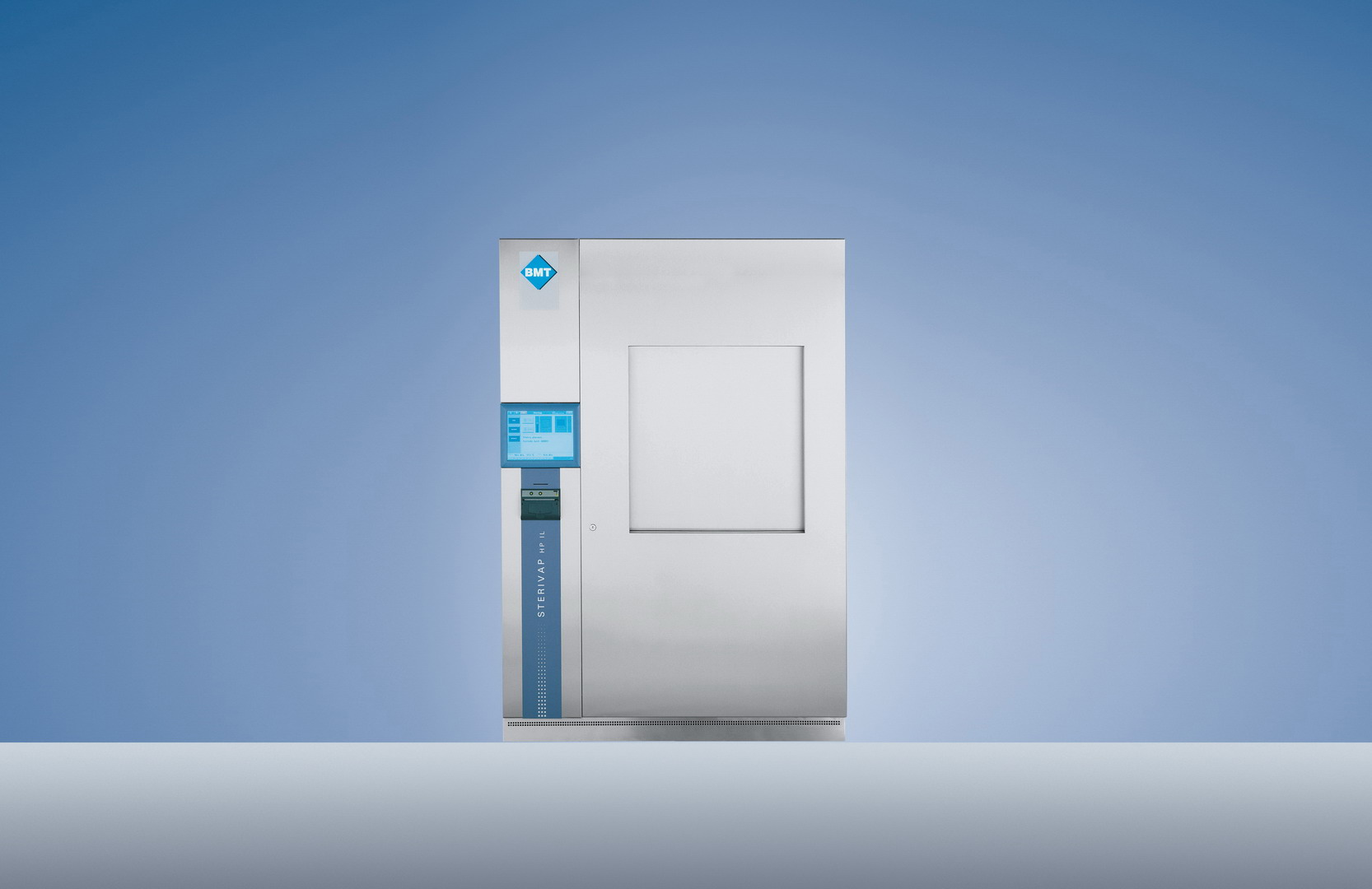

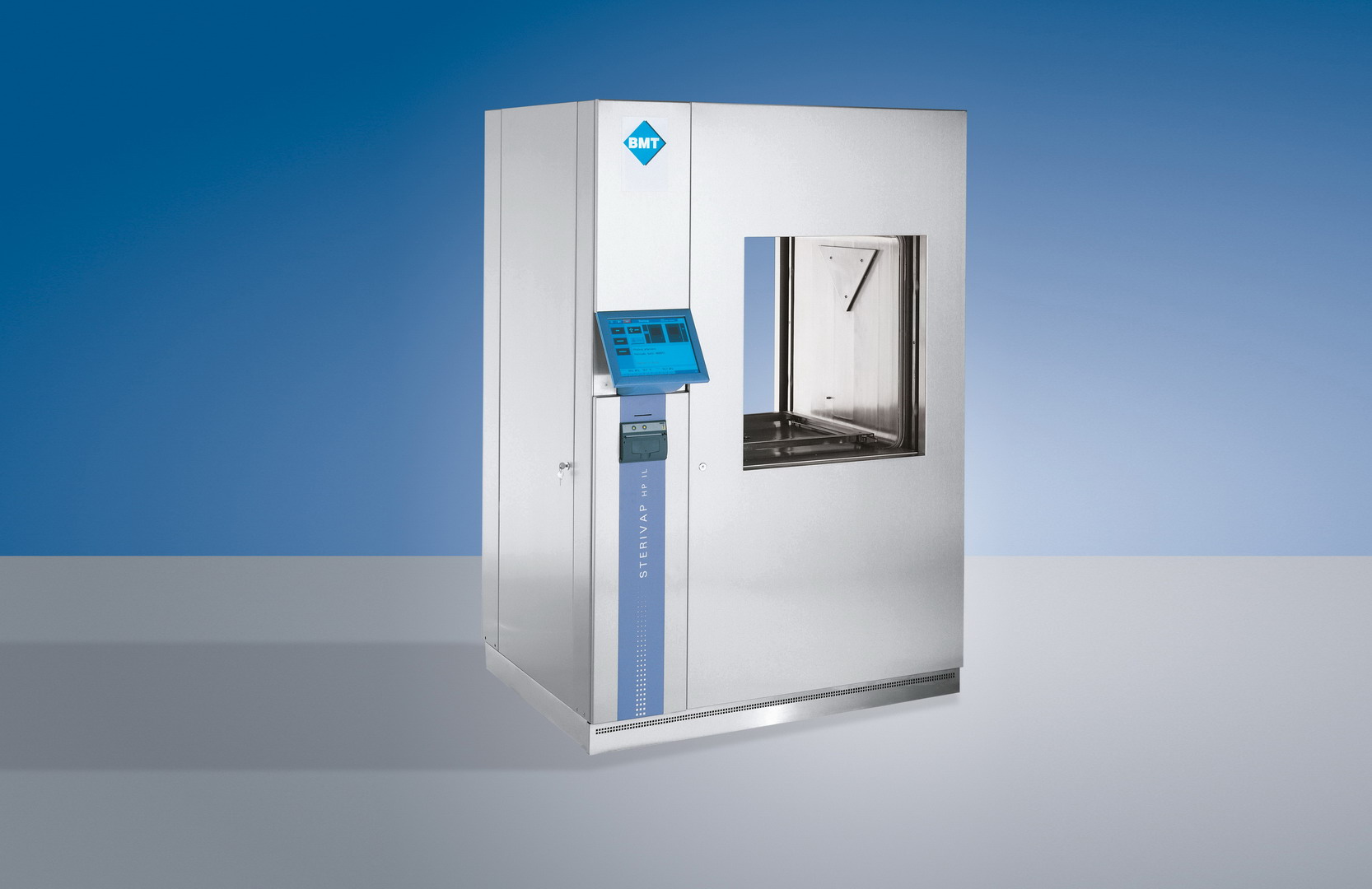

Паровой стерилизатор BMT STERIVAP® HP IL с полезным объёмом 148–2020 литров может быть использован в микробиологии, молекулярной биологии, биотехнологии и для обеззараживания отходов. Паровой стерилизатор предназначен для стерилизации прочных предметов, не содержащих жидкостей, стерилизации жидкостей - растворов, питательных и кипящих сред, суспензий и эмульсий, жидких лекарственных форм.
Паровой стерилизатор STERIVAP® HP IL – безопасный, быстродействующий, сконструированный с учётом принципов эргономики, легкоуправляемый, с возможностью реализации индивидуальных решений в разностороннем использовании. Превосходное качество исполнения, современная электроника и качественные материалы являются несомненными достоинствами аппарата STERIVAP® HP IL, так же как его пользовательские особенности и исключительно высокий уровень безопасности и надёжности.
Особенности
- Цветная крупноразмерная откидная панель управления «touch-screen»12 обеспечивает максимальный комфорт обслуживания и сервиса;
- Мощный двухступенчатый водокольцевой вакуум-насос, обеспечивающий быструю обработку партий, быстрое и точное выполнение циклов;
- Двухпроцессорная система управления PLC с двумя независимым системами «Master-Slave» обеспечивает быстрое и точное прохождение циклов;
- Уникальная запатентованная двухкамерная рубашка камеры с независимым устойчивым подогревом для обеспечения экономичного режима работы и низкого потребления рабочих сред;
- Аппарат и его прочный составной каркас изготовлены из высококачественной нержавеющей стали, что обеспечивает долговечность и надёжность;
- Термическая дегазация воды для повышения надёжности эксплуатации и безопасности стерилизации.
Характеристики
Однодверное исполнение | Двухдверное исполнение |
Sterivap HP IL 446 - 1 (148 литров) | Sterivap HP IL 446 - 2 (148 литров) |
Sterivap HP IL 559 - 1 (254 литров) | Sterivap HP IL 559 - 2 (254 литров) |
Sterivap HP IL 636 - 1 (160 литров) | Sterivap HP IL 636 - 2 (160 литров) |
Sterivap HP IL 666 - 1 (314 литров) | Sterivap HP IL 666 - 2 (314 литров) |
Sterivap HP IL 669 - 1 (453 литров) | Sterivap HP IL 669 - 2 (453 литров) |
Sterivap HP IL 6612 - 1 (610 литров) | Sterivap HP IL 6612 - 2 (610 литров) |
Sterivap HP IL 6618 - 1 (885 литров) | Sterivap HP IL 6618 - 2 (885 литров) |
Sterivap HP IL 969 - 1 (647 литров) | Sterivap HP IL 969 - 2 (647 литров) |
Sterivap HP IL 9612 - 1 (868 литров) | Sterivap HP IL 9612 - 2 (868 литров) |
Sterivap HP IL 9615 - 1 (1060 литров) | Sterivap HP IL 9615 - 2 (1060 литров) |
Sterivap HP IL 9618 - 1 (1260 литров) | Sterivap HP IL 9618 - 2 (1260 литров) |
|
Sterivap HP IL 9621 - 2 (1490 литров) |
|
Sterivap HP IL 12612 - 2 (1182 литров) |
|
Sterivap HP IL 12622 - 2 (2020 литров) |
Всестороннее, оправданное качество
STERIVAP® HP IL – представитель нового поколения больших паровых стерилизаторов, удовлетворяющий всем без исключения основным техническим стандартам и законодательным актам ЕС. Концепция аппаратов создана исходя из требований европейских Инструкций №№ 2014/35/EU, 2014/30/EU, 2014/68/EU и соответствует стандартам EN 285, EN ISO 17665-1, а также приспособлена к индивидуальным требованиям, предъявляемым на отдельных местах работы. Напорная камера и парогенератор проектируются и изготовляются по сертифицированной системе качества согласно европейской Напорная камера и парогенератор предназначены и изготовлены в сертифицированной системе качества по нормам ISO 9001 и по Европейскоу директиве на оборудование, работающее под давлением согласно индивидуальному требованию или по стандартма ASME Code, Section VIII, Division 1 (для США и Канады) или по лицензионным сертификатам AQSIQ (для Китая). Конструкция аппарата удовлетворяет требованиям GMP и GLP. Аппарат удовлетворяет новейшим требованиям, предъявляемым в сфере здравоохранения, и различных лабораториях.
С целью выполнения требований GMP по удостоверению постоянного качества стерилизации в соответствии с декларированными производителем (импортёром) параметрами аппарата, пользователям паровых стерилизаторов STERIVAP® HP IL поставляется документация IQ – инсталляционная квалификация, OQ – операционная квалификация и PQ – процессная квалификация (валидация). Предлагается проведение испытаний FAT и SAT и приёмо-сдаточных испытаний стерилизаторов. Испытания и валидация по стандарту EN ISO 17665-1 и по требованиям заказчика проводятся на базе нашей аккредитованной испытательной лаборатории.
Интеллектуальные системы экономии рабочих сред и рабочего времени
- специальная двухкамерная рубашка стерилизационной камеры для повышения качества и точности прохождения цикла стерилизации, с независимым и устойчивым подогревом камеры позволяет снизить расход обессоленной воды почти на 20%
- наружный изолирующий кожух стерилизационной камеры с качественной изоляцией существенно снижает тепловые потери и, следовательно, экономит энергию
- стандартно встроенное устройство экономии питательной воды для вакуум-насоса, обеспечивающее сокращение эксплуатационных расходов на воду прибл. на 15%
- мощный парогенератор уникальной конструкции с микропроцессорной автоматикой, термической дегазацией питательной обессоленной воды для минимизации содержания неконденсируемых газов и автоматической системой выведения солей для уменьшения времени циклов стерилизации и подачи пара высокого качества
- функция «Автоматическое утреннее включение» - следующий в ряду экономичных режимов, который позволит Вам экономить рабочее время; аппарат включается в предварительно установленное время без обслуживания, автоматически разогревается, выполняет тест вакуума и готов к работе в начале рабочей смены
- функция по выбору - «Энергетический максимум» позволяет осуществлять взаимосвязанное регулирование работы паровых стерилизаторов со встроенным парогенератором с целью обеспечения контроля энергетического максимума потребления электроэнергии на рабочем месте по управлению из диспетчерского пункта пользователя, для экономии затрат на электроэнергию
Продуманное конструктивное решение, наивысшее качество изготовления, отличный дизайн
- удобное, эргономически оптимальное размещение панелей управления
- лёгкое интуитивное управление и сервисное обслуживание
- современное, эргономически эффективное горизонтальное расположение камер
- возможность использования комфортной системы транспортного и загрузочного оборудования у всех моделей
- автоматическое уплотнение и электромоторный привод дверей
- сервисное обслуживание только с передней и одной боковой стороны по выбору
- возможность правого и левого исполнений для оптимального использования пространства
- массивный составной каркас из нержавеющей стали, с учётом прохождения через дверной проём шириной 1000 мм
- электромоторное управление движением двери стерилизационной камеры с уникальным пружинным механизмом без противовеса, со сдвоенной защитой двери (предохранительная планка и муфта)
- простые механические фильтры на входах рабочих сред для защиты вентилей и вакуум-насоса
- бактериологический фильтр на подводе воздуха в стерилизационную камеру (0,1 мкм)
- водонепроницаемый совмещённый сток – с целью элиминации влажности в пространстве аппарата все трубопроводы выведены в общий сборник, изолированный от наружной среды
- трубные соединения и вентили на линиях подачи пара в стерилизационную камеру и подачи обессоленной воды во встроенный парогенератор стандартно выполнены из нержавеющей стали
- мощный бесшумный вакуум-насос, обеспечивающий высокую эффективность и надёжность (у моделей 446 – 669 предусмотрен двухступенчатый ваккум-насос)
Унифицированная система компоновки
- однодверное или двухдверное (проходное) исполнение (модели 446–6618 с вертикально-передвижными слайдовыми дверями, модели 9612–9621 с горизонтально-передвижными слайдовыми дверями)
- облицовочные панели аппарата, выполненные из нержавеющей стали, в отличие от обычного исполнения укреплены каркасом, обеспечивающим продление срока службы и бесшумную работу аппарата
- для удобного доступа внутрь аппарата предусмотрены дверные панели с замком
- встроенный, внешний или комбинированный источник пара
- свыше 60 специфических дополнений по выбору (например, оснащение камеры гибким датчиком PT 100 для безопасного и точного управления циклами при обработке микробиологических культур и растворов, встраивание узла для доохлаждения конденсата, выбор способа обеззараживания материала, газоплотное исполнение «Bio-Seal», манометры, широкий набор индивидуального программного обеспечения, …)
Напорная стерилизационная камера
- массивная камера, двери и обогревающая рубашка изготовлены из качественной нержавеющей стали AISI 316 Ti и AISI 316 L
- дно стерилизационной камеры выполнено с уклоном с целью обеспечения тщательного высушивания
- стандартная поверхность стерилизационной камеры – полированная внутренняя поверхность по классу шероховатости Ra 1,25 мкм (Ra 50 мкдюймов); по выбору – полированная по классу шероховатости Ra 0,8 мкм (Ra 32 мкдюйма) или полированная до зеркального блеска по классу шероховатости Ra 0,125 мкм (Ra 5 мкдюймов)
- отличная тепловая изоляция материалом Rockwool толщиной 125 мм и третий наружный изолирующий кожух
- для валидации все стерилизационные камеры стандартно снабжены двумя легкодоступными входными патрубками диаметром 25 и 50 мм
- дверь с электромоторным управлением и пружинным механизмом без противовеса обеспечена двумя независимыми предохранительными устройствами – контактной планкой и муфтой с регулируемым усилием торможения
- по желанию заказчика производится обработка поверхности камеры пассивированием (травлением)
Мощный парогенератор
- парогенератор изготовлен из качественной нержавеющей стали AISI 316 Ti
- качественная изоляция Rockwool и наружный изолирующий кожух, обеспечивающие существенное снижение тепловых потерь
- термическая дегазация питательной обессоленной воды для минимизации содержания неконденсируемых газов в парогенераторе
- управление подпиткой и производительностью парогенератора и контроль осуществляет двухпроцессорная ситема управления Master-Slave
- для применения аппарата в фармацевтике предлагается специальное оборудование вместо стандартно поставляемого парогенератора
Новая панель управления с сенсорным дисплеем
- современная технология сенсорного дисплея «touch-screen» 12“ с возможностью установки эргономически оптимального положения панели, обеспечивающая комфорт обслуживания на стороне загрузки аппарата
- дисплей «touch-screen» 5,7“ на стороне выгрузки (у аппаратов проходного исполнения), обеспечивающий удобство и простоту обслуживания
- панели управления PLC размещены вне зоны термического влияния
- две встроенные микропроцессорные PLC системы управления (Master-Slave) с собственными датчиками для независимой обработки данных, управления и документации рабочих циклов
- функция «Аварийная кнопка», включённая в панель управления, позволяет в случае необходимости перевести аппарат в состояние бездействия
- встроенный принтер для документации процессов стерилизации
- система чиповых карт
- возможность выбора языка для взаимодействия с аппаратом
- обзорное цифровое представление значений давления пара в рубашке стерилизационной камеры и парогенераторе, давления и температуры в стерилизационной камере (в эталонной бутыли)
- часы – указатель оставшегося времени выполнения программы и указатель реального времени
- визуальная и звуковая сигнализация состояний и процессов
- оснащение по выбору для специальных лабораторных приложений – выбор и запуск программы также на стороне выгрузки
- функция «Автоматическое утреннее включение» позволяет включить аппарат в предварительно установленное время без обслуживания; аппарат автоматически разогревается и выполняет тест вакуума
- «История протоколов» – функция позволяет выбрать нужный протокол из истории (10 последних протоколов), выполнить его распечатку или изобразить запись давления и температуры на дисплее (в графической или цифровой форме)
- «История ошибок» – функция, позволяющая отобразить на дисплее 50 последних сообщений об ошибках
- «Дополнительный комментарий» – аппарат позволяет обслуживающему персоналу написать к отдельным программам или циклам комментарий (например, название продукта, номер загруженной партии, номер серии и т. д.), который будет содержаться и в записи, распечатанной на принтере
- «Регистрация» (права доступа) – возможность установки прав пользователя для входа в систему аппарата – режимы «Свободное пользование» и «Индивидуальные права доступа»
- стандартный счётчик партий и дополнительный дневной счётчик партий по выбору
Широкий набор прикладных программ для специфических потребностей пользователя
Паровой стерилизатор STERIVAP® HP IL можно использовать для стерилизации прочных предметов, пористых и пластмассовых материалов, приготовления и последующей стерилизации сред на основе агара (питательных сред), для стерилизации растворов в открытых и закрытых бутылях, дезинфекции материалов, обеззараживания лабораторных отходов…
В наборе основного программного обеспечения предлагается до 20 стандартных программ, составленных по специфическим требованиям заказчика.
- Подогрев 134 °C/ 1 мин
Валидируемые программы стерилизации
- Универсальная 134 °C/ 7 мин, с последующей сушкой
- Универсальная, контейнеры 134 °C/ 7 мин, с интенсивным досушиванием
- Резина 121 °C/ 20 мин, с последующей сушкой
- Инструменты, ускоренно 134 °C/ 4 мин, с последующей короткой сушкой, для неупакованных инструментов, предназначенных для непосредственного использования
Тест-программы
- Тест Бови-Дика – тест проникновения пара – 134 °C/ 3,5 мин
- Тест вакуума – тест воздухонепроницаемости камеры, продолжительность фазы выравнивания 5 мин, продолжительность теста 10 мин
Загруженные в аппарат программы можно в любое время модифицировать при помощи системы чиповых карт непосредственно у пользователя аппарата. На чиповых картах хранятся новые программы, разработанные и проверенные на заводе-изготовителе по заказу (до 20 программ на одной чиповой карте).
Специальное программное обеспечение
для лабораторий позволяет обслуживающему персоналу выполнять индивидуальную корректировку введённых в аппарат программ стерилизации, например, Arnold - пропаривание.
Пользователь может корректировать в программе:
- температуру стерилизации в пределах ± 3 °C от заданных значений, верхний предел 135 °C
- продолжительность стерилизации в диапазоне 0–600 мин
- продолжительность фазы сушки 0–60 мин
- число фаз сушки от 0 до 10 фаз
- число откачек от 0 до 10 фаз
- температуру охлаждения в программах для обработки растворов, верхний предел 120 °C
- параметр Fo в программах с управлением по этому параметру, в пределах 0–600
Кроме того, предлагается специальный софтвер UNICONFIG, позволяющий модифицировать все параметры цикла стерилизации (откачка, глубина вакуума, экспозиция, сушка) и устанавливать значения температуры и времени цикла стерилизации. Программы, составленные по специфическим требованиям, необходимо валидировать у заказчика.
