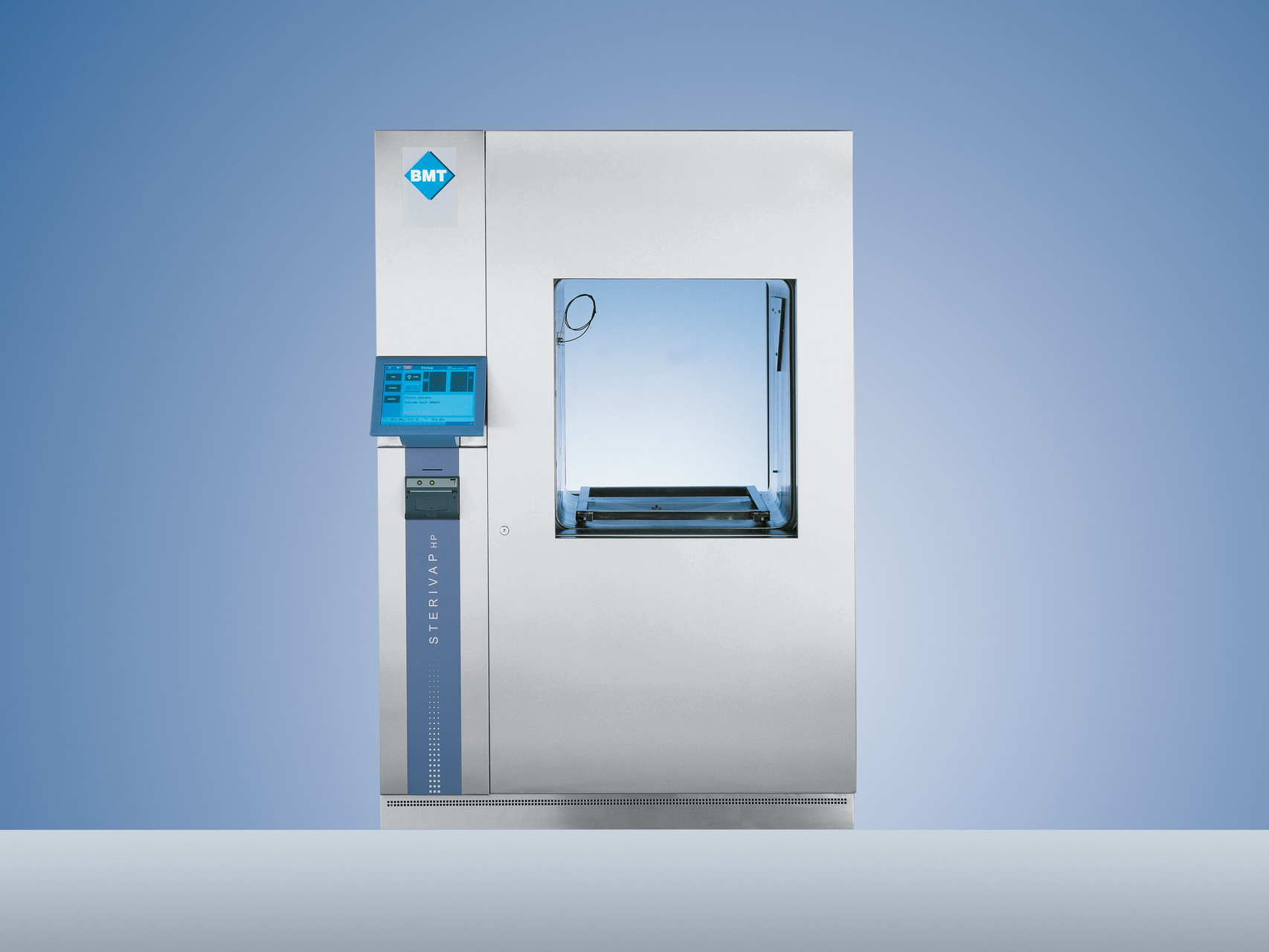

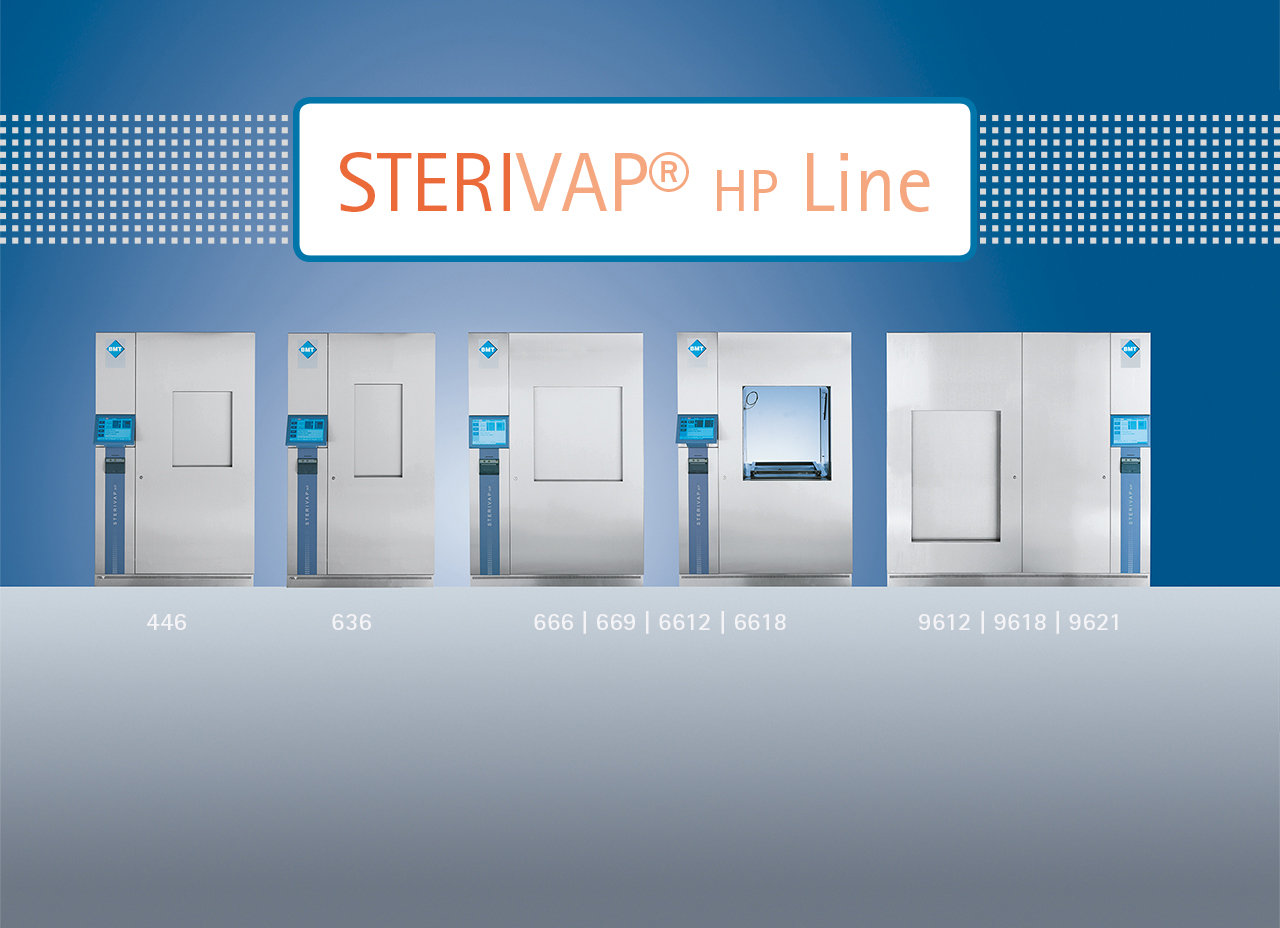

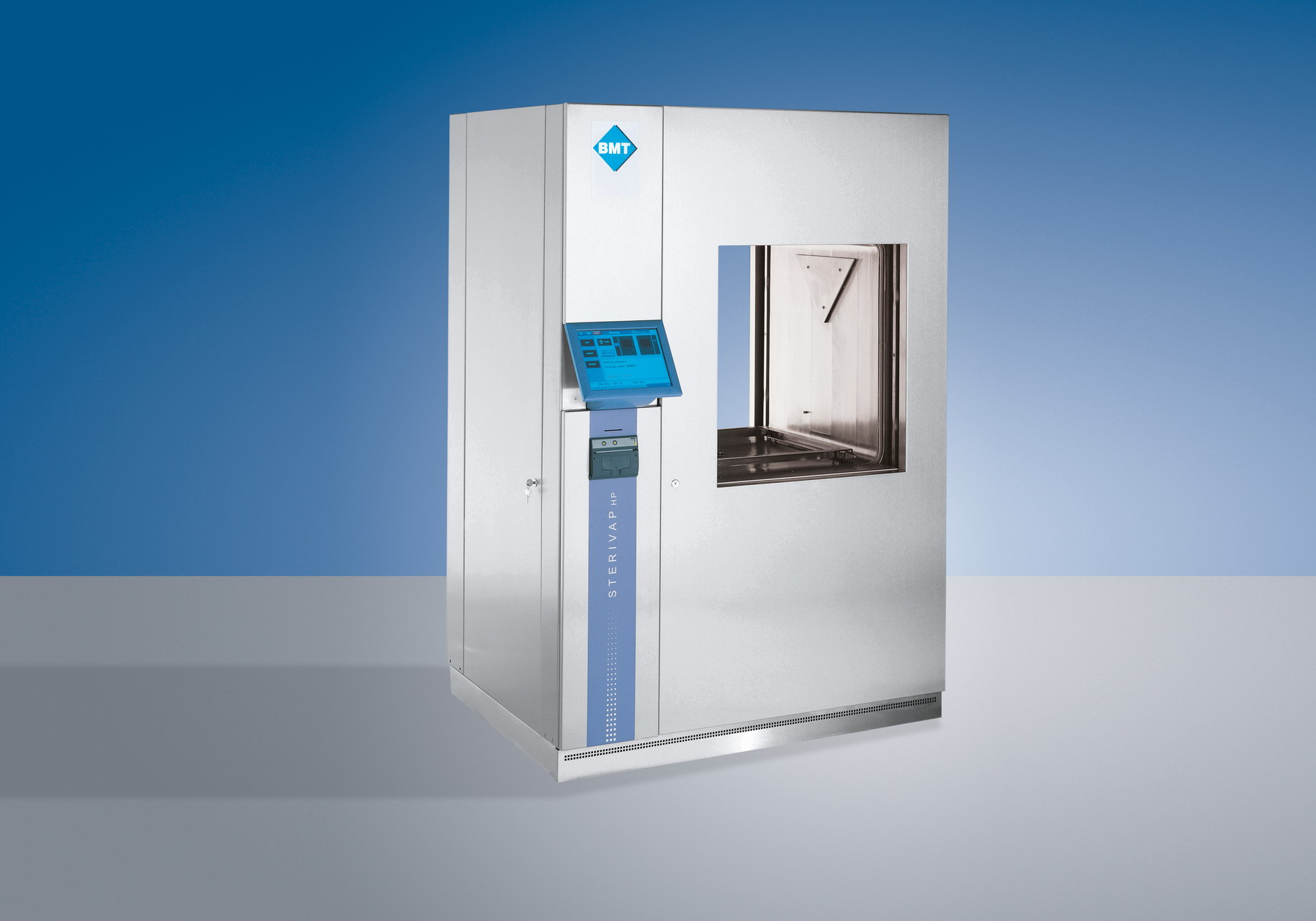

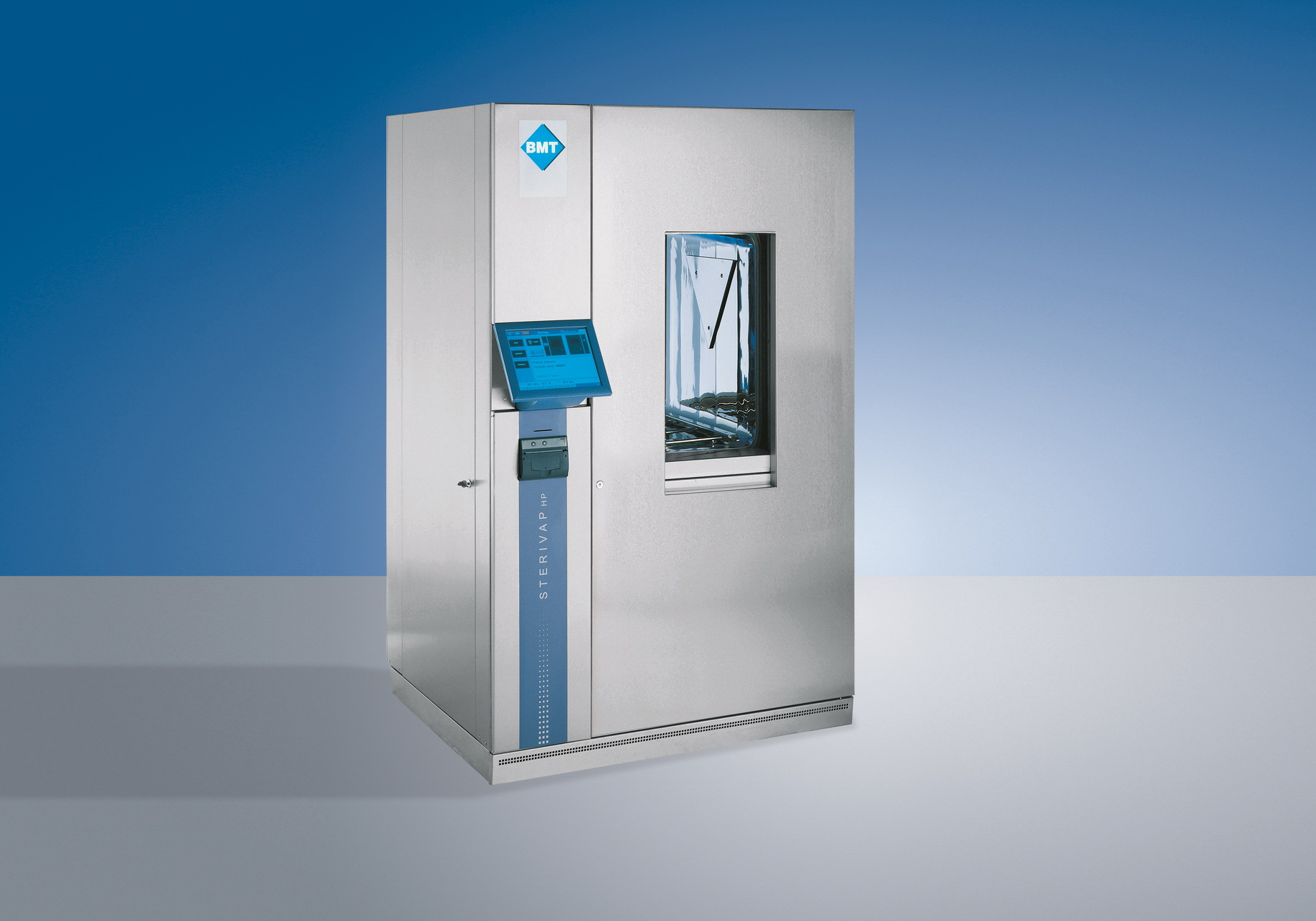

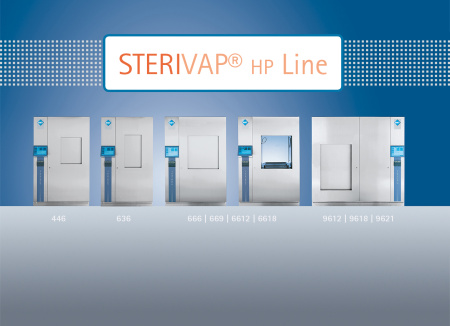

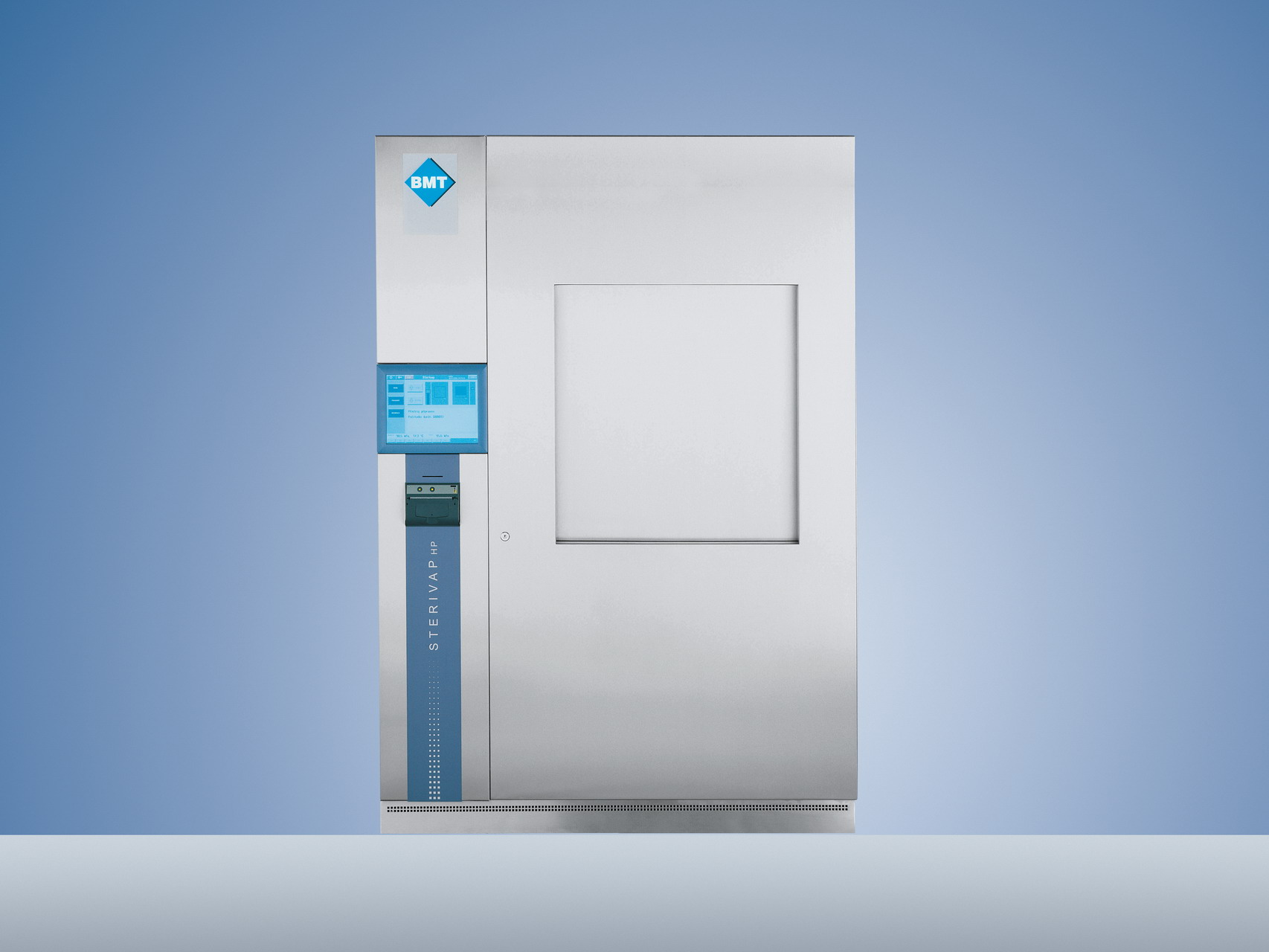

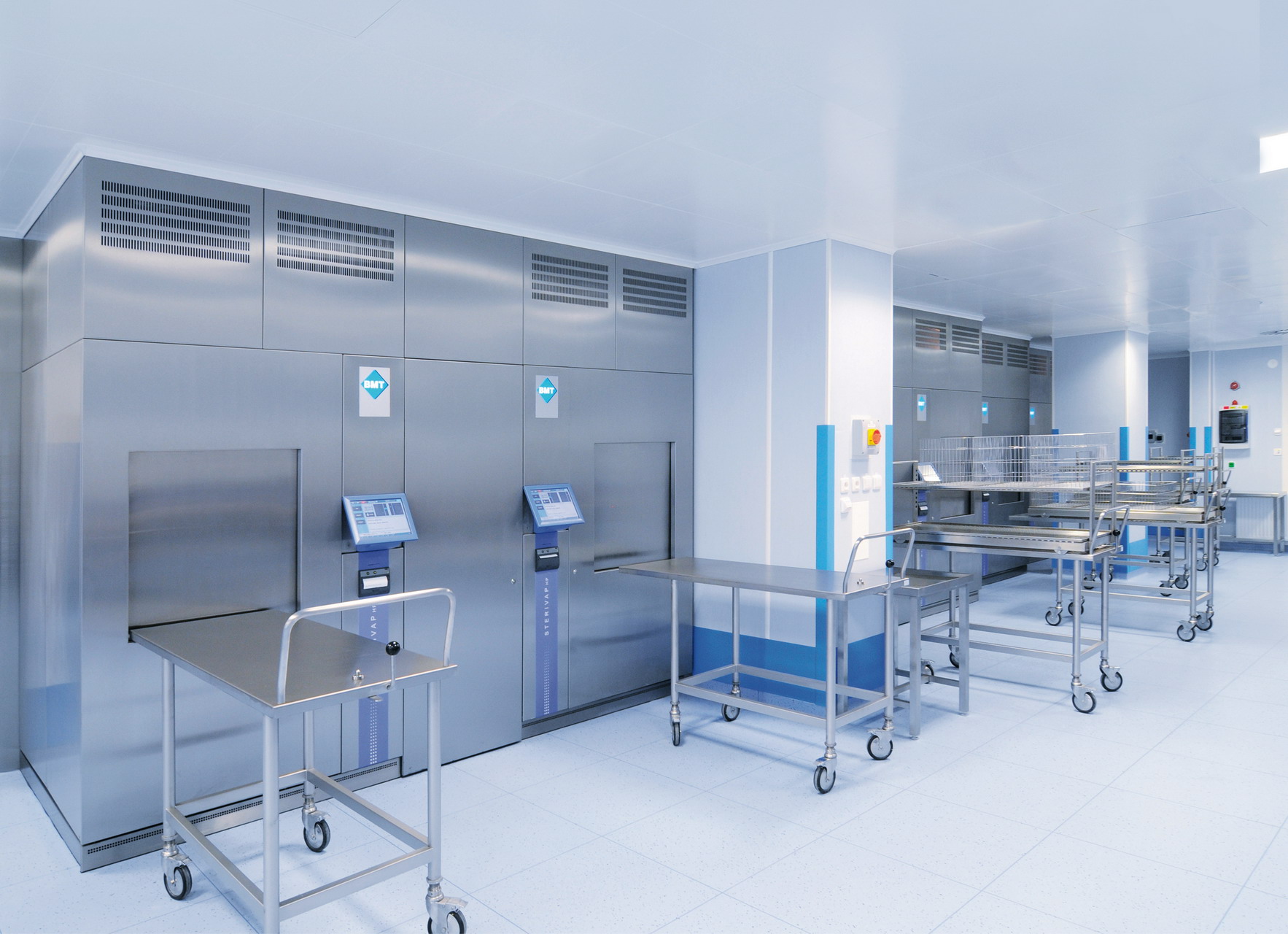

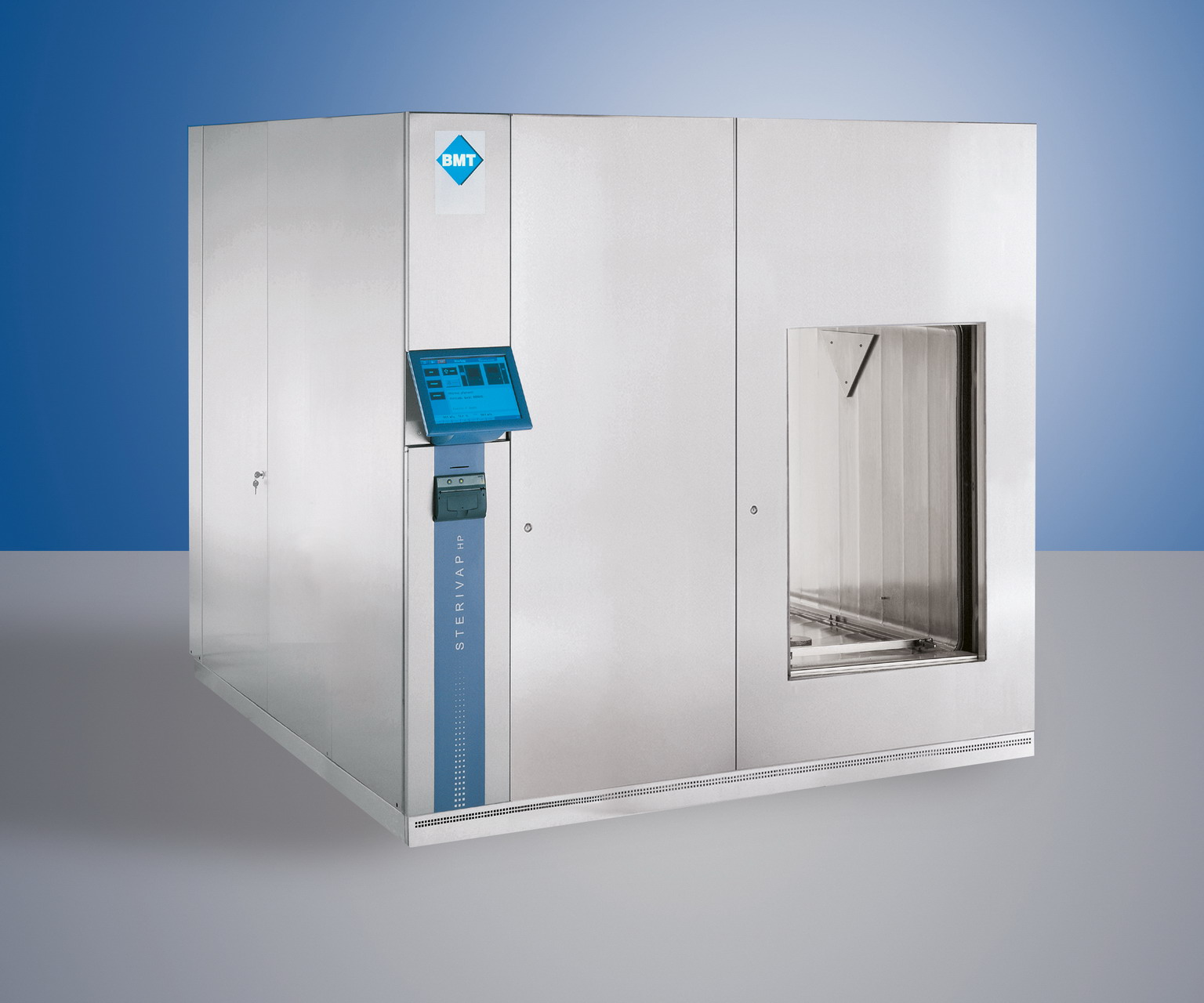

Серия паровых стерилизаторов STERIVAP® HP с камерой объёмом 148 - 1490 литров (1-18 СТЕ) находит применение при обработке медицинского материала в стерилизационных отделениях различных учреждений здравоохранения.

Управление осуществляется при помощи современного крупноразмерного цветного контактного дисплея, основное программное обеспечение включает 20 стандартных программ с возможностью его расширения благодаря системе чиповых карт, предусмотрена возможность подключения к компьютерной сети, а также удалённого сервиса для обеспечения надёжного телеуправления контролем аппарата.

  • цветная крупноразмерная откидная панель управления „touch-screen“ 12“ обеспечивает максимальный комфорт обслуживания и сервиса
  • мощный двухступенчатый водокольцевой вакуум-насос для обеспечения короткого времени обработки партий загрузки, быстрого и точного выполнения циклов
  • двухпроцессорное управление на базе двух независимых систем „Master и Slave“ для обеспечения быстрого и точного прохождения циклов
  • уникальная запатентованная двухкамерная рубашка камеры с независимым устойчивым подогревом для обеспечения экономичной работы и низкого потребления рабочих сред
  • аппарат и его прочный составной каркас изготовлены из высококачественной нержавеющей стали для обеспечения долговечности и надёжности
  • термическая дегазация воды для повышения надёжности эксплуатации и безопасности стерилизации
  • конструктивная система из унифицированных модулей позволяет создавать индивидуальные модели аппарата
  • простота и целесообразность форм, качественная обработка поверхностей облицовочных панелей из нержавеющей стали для простоты очистки и тщательной гигиены
  • облицовочные панели, укреплённые составным каркасом из нержавеющей стали, для обеспечения бесшумной работы и продления срока службы аппарата
  • благодаря возможности эргономически оптимальной установки положения панели управления с контактным дисплеем, размещенной вне зоны термического влияния, обеспечивается удобочитаемость и простота обслуживания независимо от роста оператора
  • электромоторный привод для управления движением двери с уникальным пружинным механизмом без противовеса
  • максимально эффективное использование объёма стерилизационнй камеры

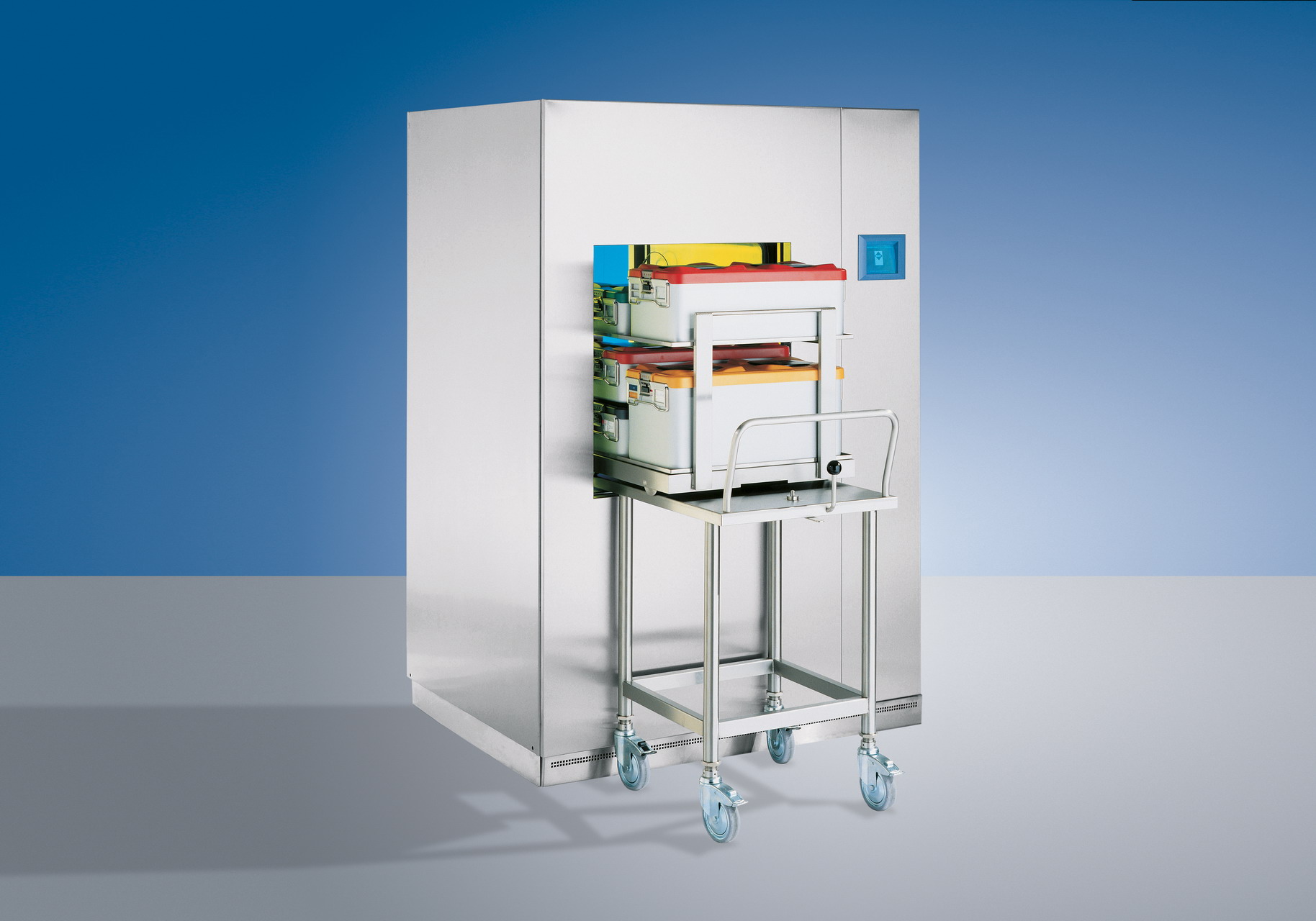

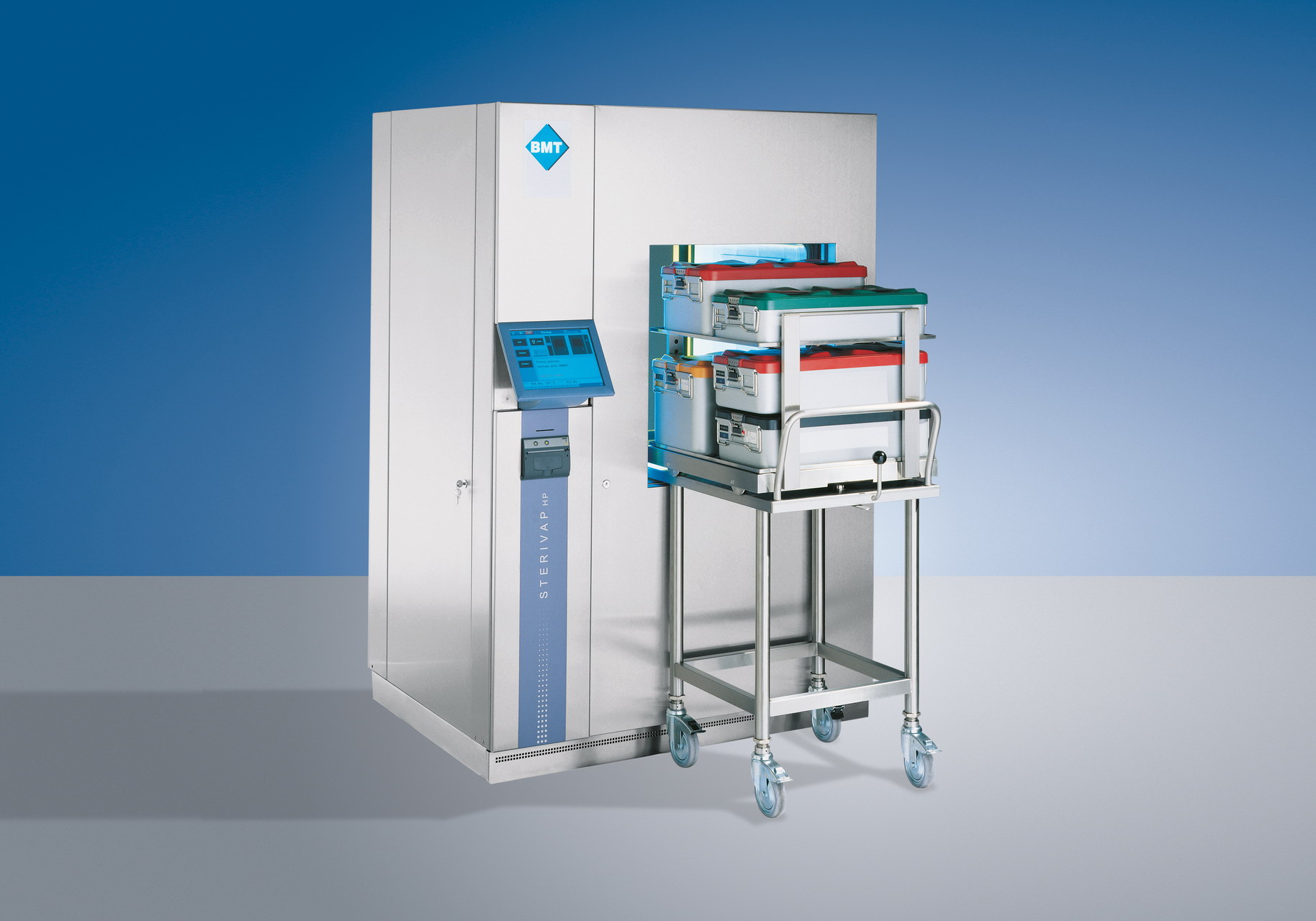

  • система аксессуаров для ручной загрузки материалов и система транспортных и загрузочных тележек являются гарантией удобной работы обслуживающего персонала при манипуляции стерилизуемым материалом
  • онлайн мониторинг аппарата

Всестороннее, оправданное качество

Аппарат соответствует всем европейским стандартам для паровых стерилизаторов, в частности, EN 285. Для этой цели компания BMT Medical Technology s.r.o. имеет сертифицированную систему качества согласно стандартам:
  • стандарт EN ISO 13485 a европейская Инструкция № 93/42/EEC для медицинских приборов
  • стандарт EN ISO 9001 для производства и согласно с европейской Инструкции
  • № 2014/68/EU, модуль H для напорных устройств.
  • стандарт EN ISO 14001, сертификат менеджмента по экологии.

Больше чем очевидно на первый взгляд

  • облицовочные панели корпуса аппарата выполнены из листовой нержавеющей стали
  • составной каркас из нержавеющей стали с удобными размерами, шириной всего 1000 мм
  • массивная камера, двери и обогревающая рубашка изготовлены из качественной нержавеющей стали AISI 316 L, с полированной поверхностью по классу шероховатости Ra 1,25 мкм (50 мкдюймов)
  • наружный изолирующий кожух стерилизационной камеры выполнен из горячеоцинкованной листовой стали (по выбору – из алюминия или нержавеющей стали AISI 304), с качественной изоляцией, за счёт чего существенно уменьшаются тепловые потери
  • встроенное устройство экономии питательной воды для вакуум-насоса, обеспечивающее сокращение эксплуатационных расходов прибл. на 15%
  • уникальная составная двухкамерная рубашка с новой системой впуска пара в стерилизационную камеру, обеспечивающая снижение расхода обессоленной воды почти на 20%
  • термическая дегазация питательной обессоленной воды с минимизацией содержания неконденсируемых газов в парогенераторе для повышения надёжности стерилизации
  • мощный бесшумный двухступенчатый вакуум-насос, обеспечивающий высокую эффективность и надёжность обработки
  • инновационный цветной крупноразмерный сенсорный дисплей «touch-screen» 12“ с возможностью эргономически оптимальной установки положения
  • две независимые микропроцессорные системы управления (Master-Slave), обеспечивающие высочайшую степень безопасности
  • управление циклами при помощи сдвоенных независимых датчиков абсолютного давления и температуры, обеспечивающее точность работы, контроль и независимую документацию циклов
  • совмещённый сток – с целью элиминации влажности в пространстве аппарата все трубопроводы выведены в общий сборник
  • уникальное решение принципа распределения пара для обогрева и процесса стерилизации, позволяющее обеспечить точное соблюдение физических параметров в соответствии с требованиям стандартов
  • простой механический фильтр на входе пара и входе питательной воды
  • в стандартное оснащение встроенного парогенератора входит автоматическая система выведения солей; парогенератор с нагревательными элементами изготовлен из нержавеющей стали AISI 316 Ti, по выбору – из стали AISI 316 L
  • электромоторный привод для управления движением двери стерилизационной камеры с уникальным пружинным механизмом, за счёт которого масса аппарата снижена прибл. на 50 –100 кг
  • трубопроводы и арматура на линии впуска пара в камеру стандартно выполнены из нержавеющей стали

Новая панель управления с сенсорным дисплеем

  • современная технология сенсорного дисплея «touch-screen» с диагональю 12“ с возможностью установки эргономически оптимального положения панели обеспечивает комфорт и простоту обслуживания на стороне загрузки аппарата
  • дисплей «touch-screen» с диагональю 5,7“ на стороне выгрузки (у аппарата проходного исполнения) позволяет прослеживать проходящую рабочую фазу и давление в стерилизационной камере
  • панели управления размещены вне зоны термического влияния
  • две встроенные микропроцессорные системы управления (Master-Slave) с собственными датчиками для независимой обработки данных, управления и документации рабочих циклов
  • «Аварийная кнопка» – функция, включённая в панель управления, позволяет в случае необходимости перевести аппарат в состояние бездействия
  • встроенный принтер для документации процессов стерилизации
  • выбор и запуск программы и со стороны выгрузки
  • функция «Автоматическое утреннее включение» позволяет включить аппарат в предварительно установленное время без обслуживания, автоматически выполнить его разогрев и тест вакуума
  • «История протоколов» – функция позволяет выбрать нужный протокол из истории (10 последних протоколов), выполнить его распечатку или изобразить запись давления и температуры на дисплее (в графической или цифровой форме)
  • «История ошибок» – функция, позволяющая изобразить на дисплее 20 последних сообщений об ошибках
  • «Дополнительный комментарий» – оператор аппарата может написать дополнительный комментарий к отдельным программам или циклам

Документация партий загрузки

Для получения обзорной документации рабочих циклов можно:
  • использовать независимую документацию рабочих циклов с записью с возможностью сохранения 10-ти последних протоколов в памяти стерилизатора в течение всей жизни аппарата.
  • подключить стерилизатор к ПК и, пользуясь софтвером «Printer Archive», сохранять протоколы в памяти компьютера
  • подключить стерилизатор к локальной вычислительной сети (ЛВС) с применением прикладной программы «Ecosoft»
  • Электронная документация процессов, архивация данных и Audit Trail вместе исполняют требования FDA 21 CFR часть 11
  • использовать встроенный принтер
  • возможностъ экспорта партий загрузки в формате PDF на USB флеш диск в A4 формате бумаги

Технические характеристики

Однодверное исполнение:

Модель 446-1 666-1 669-1 6612-1 9612-1
Вариант исполнения однодверный
Общий объем камеры, л 140 314 450 610 900
Полезный объем камеры, л 105 230 350 460 690
Внешние размеры (в×ш×г), мм 1918 × 1200 × 970 1918 × 1300 × 970 1918 × 1300 × 1270 1918 × 1300 × 1640 1918 × 2050 × 1620
Внутренние размеры стерилизационной камеры (в×ш×г), мм 480 × 450 × 650 700 × 650 × 690 700 × 650 × 990 700 × 650 × 1340 1000 × 650 × 1380
Число СТЕ, шт 1 4 6 8 12
Расход воды на 1 цикл стерилизации, куб.м. 0,06 0,07 0,08 0,09 0,20
Потребление обессоленной воды на 1 цикл стерилизации, куб.м. (модель с парообразователем) 0,006 0,008 0,009 0,011 0,013
Потребление пара на 1 цикл стерилизации, кг 5,0 7,0 9,0 11,0 12,0
Материал стерилизационной камеры Нержавеющая сталь DIN 1.4571, AISI 316 Ti
Уровень шума Не более 78 дБа
Несущая нагрузка на пол для установки, кг/м2. 300 - 400
Максимальная потребляемая мощность, кВт/сила тока, А (модель без парообразования) 2 / 10 2 / 10 2 / 10 3 / 10 9 / 16
Максимальная потребляемая мощность, кВт/сила тока, А (модель с парообразованием) 24,5 / 63 38 / 63 47 / 80 48 / 80 63 / 121
Расход электроэнергии, кВт-ч (модель без парообразования) 0,3 0,4 0,4 0,6 1,4
Расход электроэнергии, кВт-ч (модель с парообразованием) 5,0 6,0 7,5 9,0 23,0
Электроподключение 3 P/N/PE, 400 В, 50 Гц
Требуемое качество воды Жесткость 0,7 – 2 ммоль/л Электропроводимость обессоленной воды 15 мкСм/см
Вес, кг 700 900 1000 1300 1500


Двудверное исполнение:
Модель 446-2 666-2 669-2 6612-2 9612-2
Вариант исполнения двудверное
Общий объем камеры, л 150 314 450 610 900
Полезный объем камеры, л 105 230 350 460 690
Внешние размеры (в×ш×г), мм 1918 × 1200 × 990 1918 × 1300 × 990 1918 × 1300 × 1290 1918 × 1300 × 1640 1918 × 2050 × 1640
Внутренние размеры стерилизационной камеры (в×ш×г), мм 480 × 450 × 700 700 × 650 × 690 700 × 650 × 990 700 × 650 × 1340 1000 × 650 × 1380
Число СТЕ, шт 1 4 6 8 12
Расход воды на 1 цикл стерилизации, куб.м. 0,06 0,07 0,08 0,09 0,20
Потребление обессоленной воды на 1 цикл стерилизации, куб.м. (модель с парообразователем) 0,006 0,008 0,009 0,011 0,013
Потребление пара на 1 цикл стерилизации, кг 5,0 7,0 9,0 11,0 12,0
Материал стерилизационной камеры Нержавеющая сталь DIN 1.4571, AISI 316 Ti
Уровень шума Не более 78 дБа
Несущая нагрузка на пол для установки, кг/кв.м. 300 - 400
Максимальная потребляемая мощность, кВт/сила тока, А (модель без парообразования) 2 / 10 2 / 10 2 / 10 3 / 10 9 / 16
Максимальная потребляемая мощность, кВт/сила тока, А (модель с парообразованием) 24,5 / 63 38 / 63 47 / 80 48 / 80 63 / 121
Расход электроэнергии, кВт-ч (модель без парообразования) < 6%">0,3 0,4 0,4 0,6 1,4
Расход электроэнергии, кВт-ч (модель с парообразованием) 5,0 6,0 7,5 9,0 23,0
Электроподключение 3 P/N/PE, 400 В, 50 Гц
Требуемое качество воды Жесткость 0,7 – 2 ммоль/л Электропроводимость обессоленной воды 15 мкСм/см
Вес, кг 800 1000 1100 1300 1800
